Autodesk Structural Bridge Design 2027 是一款专注于中小跨度桥梁设计的集成化软件，它将建模、分析和设计校核整合到一个流程中，支持线梁、格栅等多种结构类型，并采用有限元法进行高效计算。相比前一版本，2027 版本主要在功能更新上聚焦国际标准适配和性能优化，新增了对 AASHTO 和澳大利亚标准的支持，修复了一些计算精度问题，并提升了多线程分析效率。软件界面也进行了现代化改版，操作更直观。对于桥梁工程师来说，这款工具能显著提升设计效率，特别是在处理复杂项目时表现突出。如果你需要设计中小跨度桥梁，这绝对是一个值得考虑的工具。
软件特点
1、集成化工作流
从建模、分析到设计检查，在单一环境中完成，提升效率。
2、分析方法
支持线梁、格栅、框架和有限元分析（FEA），涵盖各种桥梁结构类型。
3、规范校核
能够依据国际标准进行桥梁设计分析。
4、兼容性与整合
包含在 Autodesk 工程建设软件集 (AEC Collection) 订阅中。
Autodesk Structural Bridge Design 2027与2026版本核心区别：
一、功能层面：规范迭代为主，无新增核心模块
1、相同点：均保留桥梁全流程设计能力（从概念建模、荷载施加、结构分析到施工图生成），支持梁桥、拱桥、斜拉桥、悬索桥等主流桥型，兼容 Revit、AutoCAD 生态数据互通
2、差异点：
- 2027版本新增 EN 1993-2:2026、AASHTO LRFD 2025 规范支持，2026 版本无相关更新，无法满足国际项目新标要求
- 2027 补充 UHPC 材料计算模块，2026 仅支持传统混凝土、钢材，适配现代桥梁新材料应用场景有限
- 2027 修复非线性分析温度效应偏差，2026 在极端环境工况下计算结果精度不足
二、性能层面：计算稳定性提升，硬件门槛提高
- 2027 版本通过优化有限元求解器，大跨度桥梁模型（1 万 + 单元）计算时间缩短约 20%，迭代收敛性更优
- 2026 版本存在多荷载组合下 PDF 报告生成失败问题，2027 已修复，支持批量报告导出
- 2027 强制要求 SSD 存储，机械硬盘运行时计算卡顿现象显著改善（实测复杂模型操作响应延迟从 2-3 秒降至 0.5 秒内）
三、兼容性层面：生态协同强化，旧版适配收缩
- 2027 版本仅支持与 AutoCAD 2026-2027、Revit 2027 深度集成，2026 版本兼容 AutoCAD 2024-2026、Revit 2025-2026
- 2027 升级加密组件与安全协议，解决 2026 版本中 “网络授权时断连” 的稳定性问题
- 两者均支持 SDNF、IFC 文件导出，但 2026 存在斜拉桥缆索节点导出位置偏差，2027 已修正该兼容 bug
Autodesk Structural Bridge Design 2027新特性：
一、结构分析（2027年新动态）
结构分析中加入了多线程并行分析和改进的内存管理。

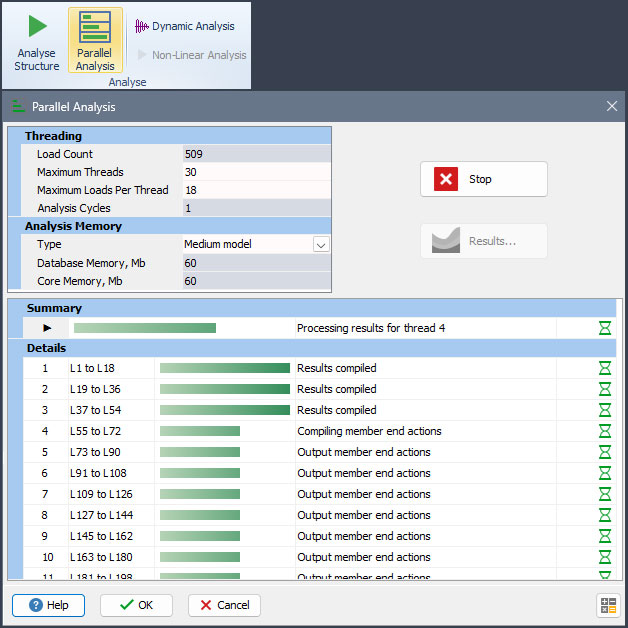

1、并行分析
一种新的多线程分析模式，计算 |并行分析可以显著缩短更大或更复杂模型的分析时间。
它还通过为每个线程分配虚拟内存来改善内存处理，使得更大的模型能够成功分析。
结果在数值上与标准单线程运行相同。
2、内存管理
结构分析的内存管理得到了改进：
- 分析所需的内存更少。
- 通过考虑碎片化自动减少内存使用。
二、设计规范更新（2027年新动态）
新增了“AASHTO LRFD桥梁设计规范第10版”和“澳大利亚标准AS 5100：2017修正案2”的代码检查功能。
1、AASHTO LRFD 桥梁设计第10版
新增了美国“AASHTO LRFD桥梁设计规范第10版”的代码检查功能。

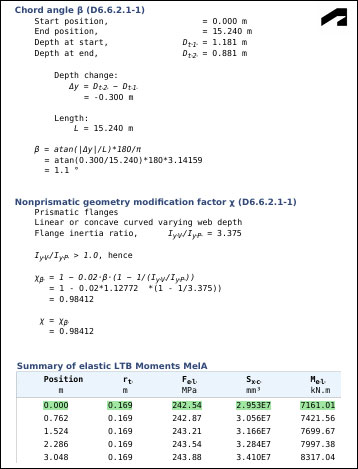

第10版引入了针对非棱柱无支撑长度的钢结构构件侧向扭转屈曲（LTB）计算的新精细计算方法。为了计算弹性LTB载荷比，已实施了D6.6条中的方法A和方法B。
其他重要修订包括替换矩梯度修饰符Cb方程，以及剪切螺柱设计的修订。
早期实现的版本（第7版和第9版）被保留，以便版本间转换。
2、AS 5100：2017 桥梁设计修正案2
已添加符合澳大利亚标准“AS 5100：2017（第二版）AMD 2”的代码检查功能。本修正案更新了以下部分：
第二部分：设计载荷——修正案修订了影响道路、铁路和人行桥梁设计载荷的条款和表格。

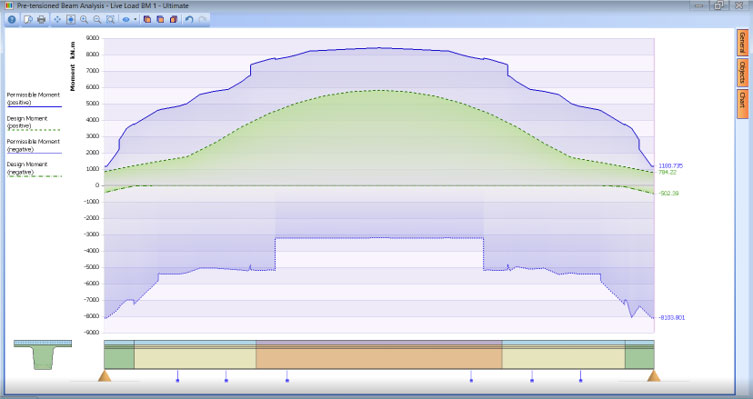

第五部分：混凝土——该修正案包含了混凝土设计条款的修订，包括剪切和扭转、蠕变和收缩参数的更新。对于预张力梁，最终的正负设计力矩现在分别考虑。
3、其他
- 挠子“视为盒”参数
澳大利亚标准AS 5100：2017（第8.2.1.2条款）及美国AASHTO LRFD第9版及以后版本（第5.7.2条）新增了“视为盒”设计截面分析扭转参数。勾选时，设计部分被视为考虑扭转效应的框框部分。
- Eurocode裂纹宽度计算
对于设计型材、后张力和钢筋混凝土梁：
第7.3.4条款名义覆盖现适用于所有国家实现（此前仅限于英国和爱尔兰的变体）。
新增了一个可忽略混凝土抗拉强度的复选框。
- 后张力梁管改性因子
根据AASHTO第10版LRFD第A5.7.3.3条，已实施λ管道改造因子。对于后张力梁，在网中存在后张力管道时，剪力强度引起的剪切连结贡献会减小。
三、自动化更新（2027年新动态）

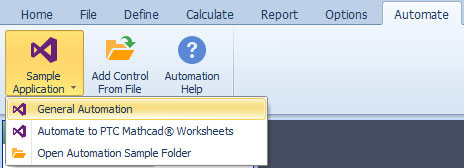

结构桥梁设计自动化通过Mathcad集成、额外的JSON输出以及改进的CSV/电子表格导出得到了进一步发展。
1、自动化输出
大量剖面和梁分析结果及几何属性已被公开用于自动化输出，解锁了此前仅限设计计算中的参数。SBD 自动化解决方案中新增了库类以定义这些参数。
对于梁分析，这包括钢复合梁的横向扭转屈曲（LTB）参数、剪力设计输出、温度和收缩效应，以及梁上每个关注点的详细截面几何形状。
如果你已有自动化定义，将控制设置设置为包含2027年前的输出标签名称，同时包含当前标签，避免迁移过程中出现变更损坏。
一个名为示例3的实用类和项目示例3：带CSV导出的梁分析演示如何将这些结果提取成带有单元处理的CSV格式，针对梁沿线的特定或每个兴趣点（POI）。
注意：示例解决方案现在针对 .NET 10。构建示例代码需要 Visual Studio 2026 版本 18.0 或更高版本。
2、Mathcad积分

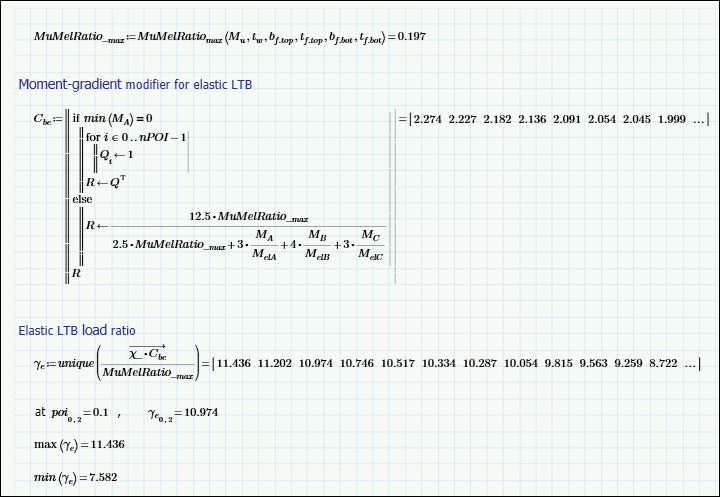

新增了SBDAutomation-Mathcad示例解决方案，演示如何将结构桥梁设计自动化的输出输入输入到Mathcad®工作表文件中。工作表随后可以利用这些输入进行额外计算。
主要特点包括：
- 自动提取SBD输出中的束流分析结果。
- 直接将变量写入 Mathcad 工作表文件，支持一次运行多个工作表。
- Mathcad输入名称、单位和描述的灵活配置。
示例展示了钢材复合梁分析与美国AASHTO LRFD的积分，包括侧向-扭转屈曲计算。
四、用户界面变动（2027年新动态）

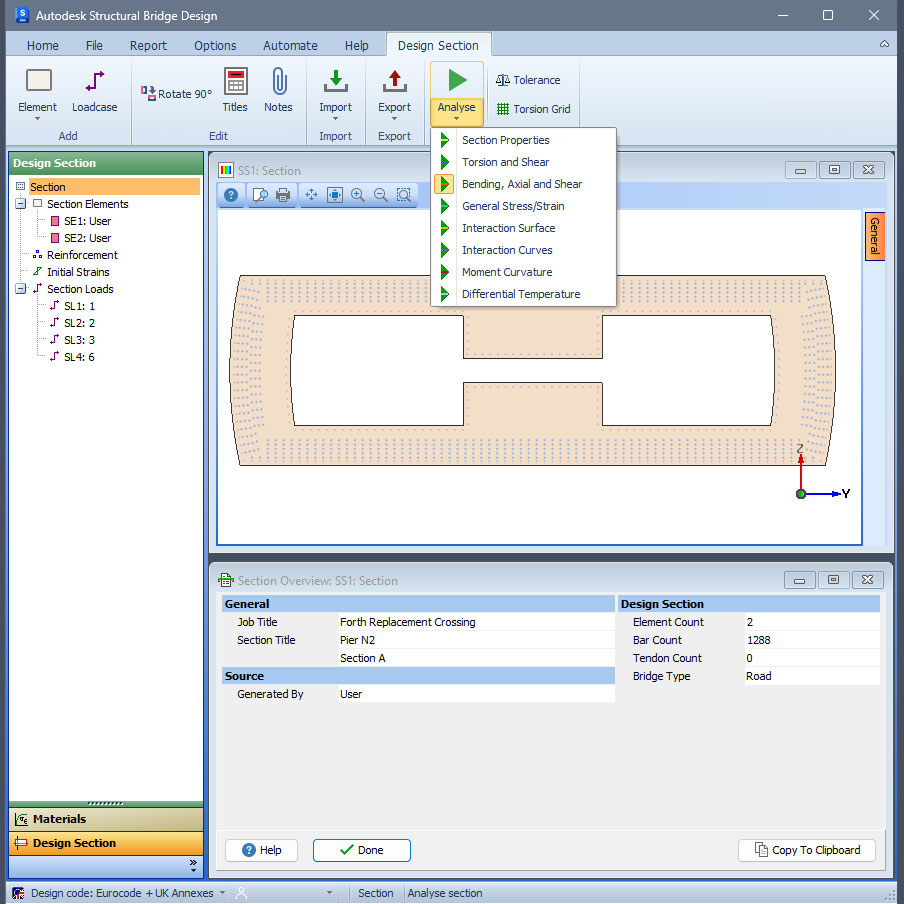

界面进行了重大刷新，新增了功能区菜单、上下文标签页，以及更现代的外观和体验。
2027年版本进行了显著的用户界面更新，包括新的功能区菜单，使外观和体验更加现代且一致。
已经实现了根据被建模或设计对象而变化的上下文标签页。
经典菜单依然可用，可以通过“选项|”恢复“。在外观标签页中，通过选择“显示经典界面”复选框，设置偏好设置。默认启用的新功能区菜单更简洁且更直观。软件中同样采用了相同的新界面。
软件发布说明
2027版已修复的问题
一、项目 / 结构分析
当同类型车辆的另一变体在极端组合下控制时，设计中超出了不必要的AS 5100.2 HLP。
解决了生成的PDF未显示在结果视图中的问题。
修复了分阶段施工分析中有限元前阶段负载累积问题，该问题可能导致前阶段贡献被低估或高估。
修复了因输入无效数字（例如“0.0.4”）而导致的崩溃。
修复了一个问题：当选择所有Model 1时，CS 454高速公路运行优化标签页上的行人活载处于非激活状态。
修复了重命名设计区段或设计光束后树状视图自动滚动到顶部的问题。
增加了验证功能，确保用户定义的车辆履带和车轴定义从零开始。
新增了对第一履带和第一车轴定义轮子的检测，以实现用户自定义车辆验证。
修复了移除用户自定义车辆从导入列表中时的崩溃。
尽管在“通用”标签页中选择了，但仍然解决了平面图视图中缺少的网格和“显示坐标”复选框。
二、设计梁
修正了钢复合梁分析中在改变跨距长度后出现的内部误差。
根据CS 455，在存在大轴向张力下，校正的原位填充预张力梁剪切阻力值。
解决了一个问题：当从文件中打开单个光束文件时，光束分析按钮无响应
修复了创建不同类型光束的新光束时崩溃的问题，而不是当前打开的单光束文件。
打开差温分析后固定的RC梁分析图表未更新。
修复了当压缩法兰支撑被明确设置时（AASHTO LRFD）崩溃的问题。
修正了在修改英国标准剪切参数表单设计代码并关闭对话框时的崩溃。
在施工过程中分析钢复合梁时，已解决警告对话框无法关闭的问题。
在分析英国标准设计规范的特定RC梁时，修复了碰撞事故。
修正预张力梁剪切力阻力表中标称链节V的值美国，米错误地设置为零（AS 5100：2017）。
修正了预张力梁分析表中缺少的“梳状”下拉菜单，适用于新西兰型转移载荷梁。
解决了一些遗留光束文件的主屏幕没有显示代码版的问题。
禁用了澳大利亚预张力梁纵向剪切分析中错误的SLS选项。
在对特定澳大利亚梁进行差分收缩分析时，修复了一次崩溃。
校正了应变加固（εs）计算中轴向力的符号（Nu），适用于剪力设计（AASHTO LRFD）。
修复了AASHTO LRFD后张力梁剪切参数表上的碰撞。
修复了切换后张力梁（AASHTO LRFD 7+）跨距时的碰撞。
三、设计部门
根据AASHTO LRFD第5.7.3.5条，修正了纵向加固计算报告中总和部分的正确总和。
修复了一个点击取消时初始菌株更改无法被撤销的问题。
修复了将加载箱描述设置为空的崩溃。
已从Eurocode加载案例定义网格中移除了错误的Gamma f3列。
修复了一个问题，即“1 bar 2 covers”加固直径被重置为默认值，而不是保留点击第一个面之前定义的数值。
修复了一个问题，即导出为 JSON 进行自动化时，捆绑的肌腱区域没有正确保存。
恢复了英国标准剪切参数表中2026版中缺失的选项。
修正了欧规设计部分剪切计算中外部肌腱的解析力矩。
修正了力矩曲率报告中的轴向载荷值。
修正了美国单位力矩曲率报告中的多项问题，包括轴向载荷显示、曲率列格式、极限状态术语以及多次运行的截面角度重置。
在粘贴部分加载时，描述为空，解决了“无法访问剪贴板”错误。
系统要求
1、操作系统：64 位 Microsoft Windows 11 和 Windows 10。
2、处理器：多核 Intel 或 AMD 处理器（建议使用多核处理器进行并行分析）
3、内存：8 GB+
4、显示屏分辨率：1920 x 1080 真彩色显示器
5、显卡：支持 OpenGL 的 2 GB GPU
6、磁盘空间
基本要求：10 GB（建议使用 SSD）
建议附加 1 GB 可用磁盘空间用于磁盘缓存
建议：16 GB
建议附加 1 GB 可用磁盘空间用于磁盘缓存
7、.NET 运行时：.NET 10
