手里攥着 Kicad 10.0 中文版，感觉就像给电子工程师发了一枚“核武器”，但这玩意儿真不是那种只会堆参数的冷冰冰工具。它最绝的地方在于把原本割裂的设计流程给缝合起来了，以前你画完原理图还得担心跟 PCB 对不上号，现在内置的 SPICE 模拟器和电气规则检查器就像个严厉的老工头，一边让你跑仿真验证电路行为，一边拿着放大镜查你的连线有没有短路风险。特别是那个 3D 查看器，光线追踪一开，电路板立马有了立体感，以前那种“图纸看着挺美，实物撞在一起”的尴尬场面彻底拜拜了，机械干涉问题在打样前就能被揪出来，省下的试错成本够买好几杯咖啡。
很多人觉得开源就是简陋，其实 Kicad 的反差极大，它既有适合小白拖拽式画图的 Eeschema，也有能啃下复杂多层板的专业封装编辑器。从高校实验室的学生做毕设，到中小企业想省掉昂贵的授权费搞研发，再到硬核极客折腾 DIY 项目，这软件简直就是个全能选手。它的 Gerber 浏览器和 Cvpcb 工具更是生产线的守门员，确保你发给工厂的文件万无一失。别被那些系统配置吓到了，其实只要是个正经的 Windows 电脑都能跑，但要是想流畅地渲染 3D 模型或者处理大项目，配个 SSD 和 8G 内存以上会更爽。说白了，这就是一个让硬件设计从“手工作坊”迈向“工业化标准”的利器，真正做到了既接地气又够专业，谁用谁知道。
软件三大特色

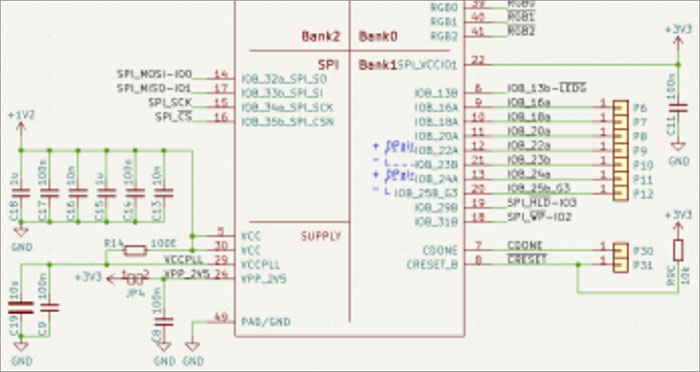

1、原理图绘制
KiCad的示意图编辑器支持从最基础的原理图到复杂的层级设计，包含数百张图纸。创建自定义符号，或使用官方KiCad库中成千上万的符号。用集成的SPICE模拟器和电气规则检查器验证你的设计。

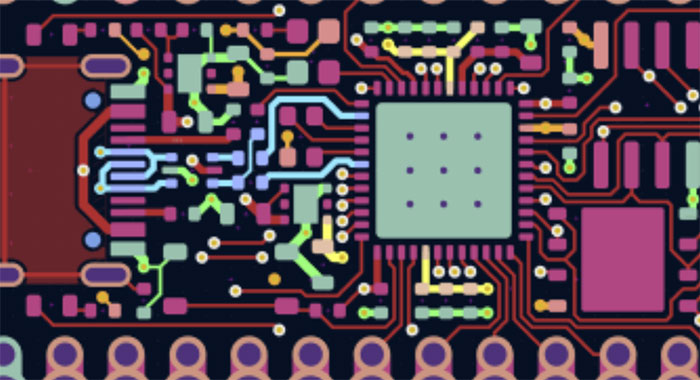

2、印刷电路板布局
KiCad的PCB编辑器既易于上手，便于完成你的首次PCB设计，又足够强大，适合复杂的现代设计。强大的交互式路由器和改进的可视化与选择工具，使布局任务比以往更简单。

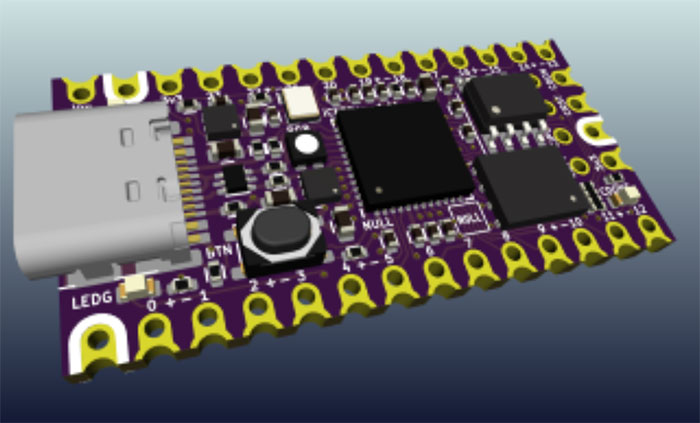

3、3D查看器
KiCad的3D查看器允许你轻松检查PCB以检查机械配合度并预览成品。内置光线追踪器可自定义光照,可以生成逼真的图像，展示你的作品。
kicad10.0中文版软件功能详解
一、内置3D PCB查看器
KiCad 内置了强大的3D PCB查看器，让你可以直观地查看电路板的三维效果。你可以：
1、从任意角度旋转、缩放查看PCB
2、检查元器件布局和结构干涉
3、提前发现机械冲突问题
这一功能是传统2D视图无法替代的，能显著提升设计精度。

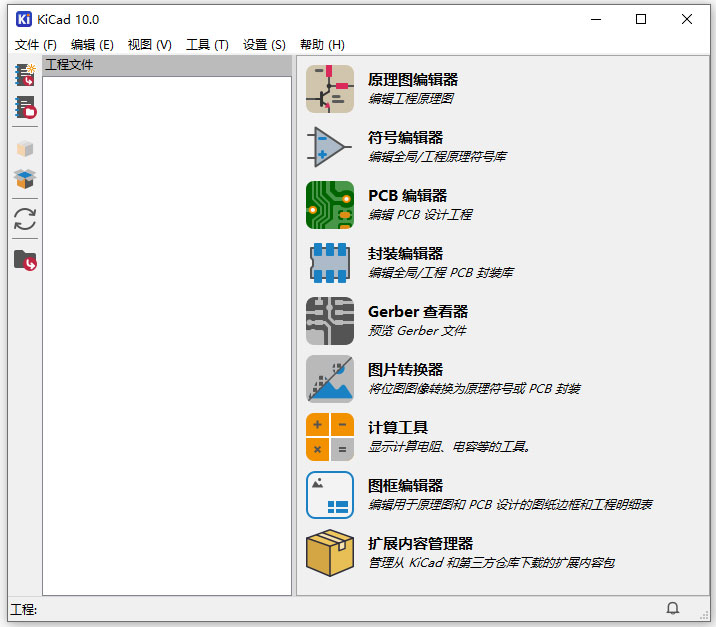

二、项目管理器
KiCad 提供了集成式项目管理器，帮助你统一管理：
1、原理图文件
2、PCB文件
3、元器件库
4、输出文件（Gerber、BOM等）
这对于复杂项目（如多板系统或多人协作）尤为重要，能有效提升工作流程的条理性。
三、原理图编辑器 – Eeschema
Eeschema 是 KiCad 的原理图绘制工具，支持：
1、拖拽式放置元器件
2、自动连线与节点识别
3、电气规则检查（ERC），确保电路连接正确
4、生成网表，供PCB设计使用
它直观易用，即使是初学者也能快速上手绘制专业电路图。
四、元器件编辑器
你可以使用元器件编辑器对PCB中的元件进行修改或自定义。例如：
1、调整元件引脚定义
2、创建自己的元件符号
3、适配非标元器件
这对于需要定制化设计的项目来说非常关键。
五、封装模板编辑器
封装编辑器允许你精确控制焊盘尺寸、丝印层、3D模型等。当你使用非标准封装或特殊元件时，这个工具不可或缺。
六、Gerber文件查看器 – Gerbview
KiCad 集成了 Gerbview 工具，可以直接查看 Gerber 文件（PCB生产标准文件）。你可以：
1、验证每一层（顶层、底层、丝印、阻焊等）
2、确保设计符合生产要求
3、避免因文件错误导致的打样失败
七、元器件封装匹配 – Cvpcb
Cvpcb 是一个实用的封装匹配工具，帮助你为原理图中的每个元件分配正确的PCB封装。它能有效避免“图纸与实物不符”的低级错误，确保设计顺利过渡到生产阶段。
八、日志文本编辑器
KiCad 提供了专门的文本编辑器用于查看日志和报告，例如：
1、电气规则检查报告
2、未连接网络列表
3、设计规则检查（DRC）反馈
这些信息对于调试和优化设计非常有帮助。
软件适合行业与企业
1、电子工程师 / 硬件开发者
日常PCB设计、原理图绘制、设计验证
2、高校与职业教育机构
电子工程教学、学生项目、实验课程
3、中小企业（SMB）
低成本进行电子产品研发，避免高昂EDA授权费
4、创客 / 极客 / 爱好者
开源硬件项目、DIY电子制作
5、科研院所
原型验证、定制化电路板开发
6、消费电子、工业控制、物联网（IoT）企业
低至中复杂度PCB设计，快速迭代
系统要求
一、最低配置
操作系统 Windows 10
处理器 多核 Intel 或 AMD
内存 4 GB
硬盘空间 4 GB 或以上
二、推荐配置
操作系统 Windows 11
处理器 Intel Core i5 / i7 或 AMD 同级别
内存 8 GB 或以上
硬盘空间 建议 SSD + 额外空间用于项目文件
