很多人觉得 CAD 就是 AutoCAD 的代名词，非它不可，其实这是一种被商业软件垄断思维绑架的错觉。LibreCAD 中文版的存在，就像是在精密仪器堆里突然塞进了一把瑞士军刀，既锋利又免费。它不仅能完美读取 DWG 和 DXF 这种行业通用语言，还能导出 SVG 甚至 PDF，这意味着你的图纸既能给工程师看，也能直接发给客户当宣传册，这种跨格式的灵活性在自由职业者眼里简直是救命稻草。
我自己在折腾过不少开源工具后，对 LibreCAD 最大的感触是它的“社区灵魂”。它不是那种冷冰冰的工业流水线产品，而是由全球极客共同喂养长大的。虽然默认界面是英文，但只要你花两分钟把 GUI 和 Command Language 都切回简体中文，瞬间就能感受到那种亲切感。操作逻辑上，它保留了经典的命令行输入习惯，比如敲个"li"按 Tab 补全直线命令，或者用"@0,10"这种相对坐标画矩形，这对老手来说就像呼吸一样自然，上手成本极低。
最打动我的是它的开源基因。GPLv2 协议保证了你可以随意复制、修改甚至商用，不用担心被版权税卡脖子。对于预算有限的设计师或学生党，它提供了从基础绘图到复杂建模的全套解决方案，还能在 Windows、Mac 和 Linux 上无缝切换。哪怕偶尔遇到崩溃，社区也总有热心人提供补丁。在这个万物皆收费的时代，能找到一个功能扎实、界面可定制且完全免费的 CAD 工具，本身就是一种对技术自由的致敬。别总盯着昂贵的商业软件不放，有时候最朴素的开源方案，反而藏着最纯粹的创造力。
librecad中文版怎么设置？

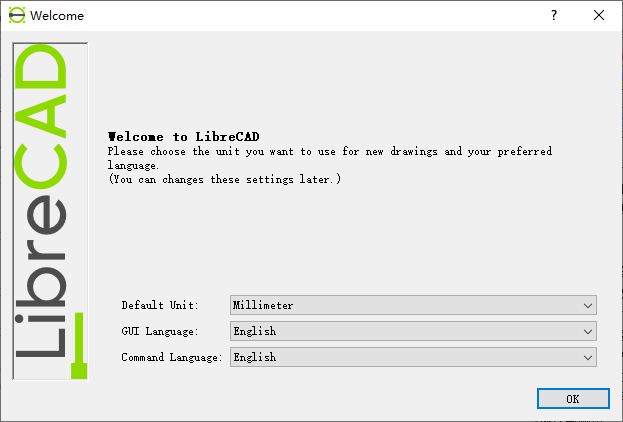

在本站下载安装librecad以后打开，界面默认为英文

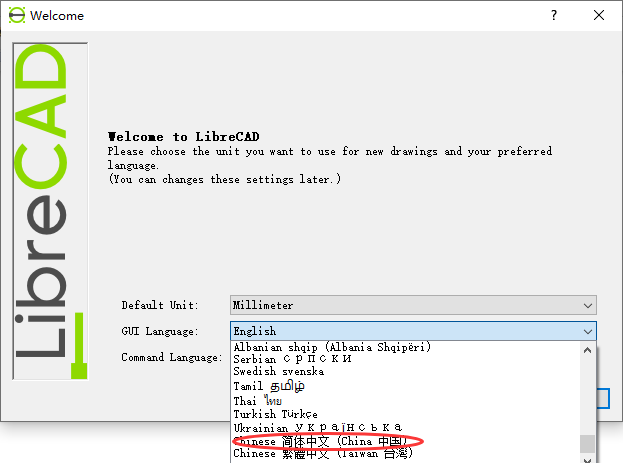

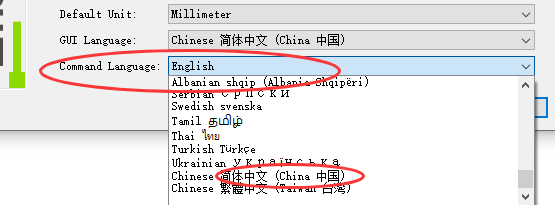

点击gui language和command language选项，往下拉找到简体中文，两个都选择好以后，点击ok

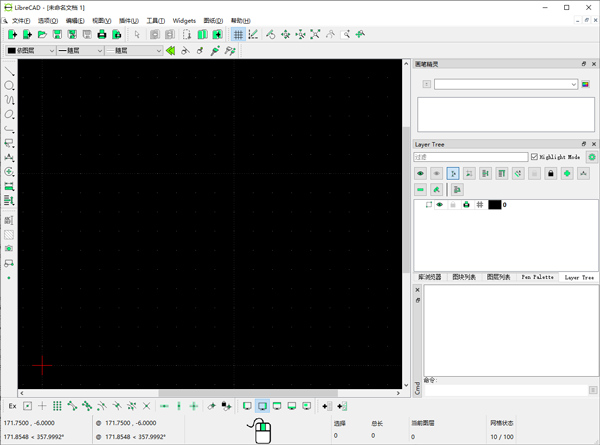

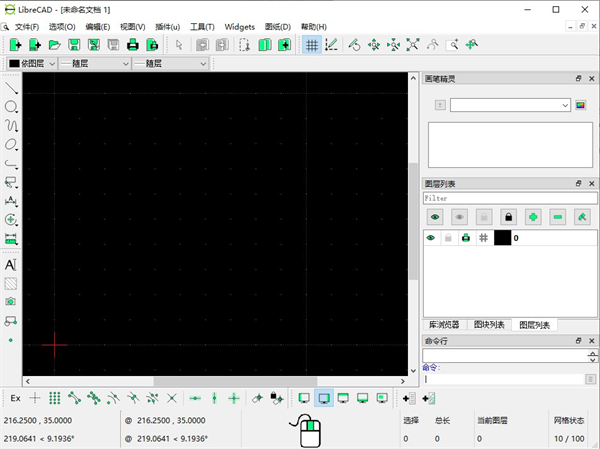

页面成功切换为中文
librecad使用教程
1、常用文件操作
打开软件后，绘图之前，先熟悉文件的基本操作：
新建文件
保存文件，最常用的是dxf 格式（默认）
导出文件，可以为 PDF，或者图片
基本绘图指令
2、准备知识
坐标系的介绍
笛卡尔坐标系——通过指定 XY 轴坐标值绘制
极坐标系——通过指定角度和长度绘制
3、鼠标形状介绍
选择状态
绘制状态：十字形状
零点介绍
绝对零点（不可变更）
相对零点（可以动态设置，也可以锁定）
鼠标捕获
选择或者绘图过程中，需要自由选择或者精确选择某些特征点，如实体的端点或者网格点等。
4、直线绘制

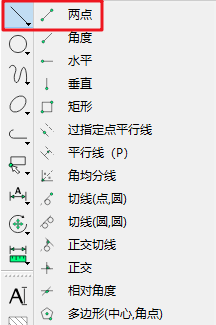

工具栏选择
选择图标
选择第一个点
选择第二个点
点击鼠标右键完成
命令行输入
输入l，line，可以输入li，然后按下TAB键补全。
输入第一个点的绝对坐标值，0,0
输入第二个点的绝对坐标值，0,10
回车确认。
5、圆绘制
命令行输入
输入cir，然后按下TAB键补全。
输入圆中心@0,0
输入半径值，如20
回车确认。
6、矩形绘制
命令行输入
输入rec，然后按下TAB键补全。
输入第一个角点的相对对坐标值（数值前加符号@），@0,0
输入第二个角点的相对坐标值，@0,10
回车确认。
7、图形标注
工具栏选择
选择图标
选择标注类型
选择第一个点
选择第二个点
点击鼠标右键完成
软件特色
1、它是免费的：找到一个具有大量有价值的功能的 CAD 应用程序是免费的，这是预算有限的艺术家和团队可以感激的事情。LibreCAD 在 GPLv2 或通用公共许可证下可用，它允许公众复制、定制和使用这个功能包的解决方案而不受到版权侵犯。用户可以自由下载、分发和/或部署该应用程序。
2、一体化的图形解决方案：LibreCAD 可以被认为是一个多合一的解决方案，适用于那些正在寻找一个可以帮助创建高质量的 CAD 项目输出，但没有足够的资金来支付顶级程序的图形爱好者和工业设计师。尽管是免费的，LibreCAD 允许其用户创建和设计复杂的模型，创建许多层，甚至编辑他们以前的模型。
3、易用性：LibreCAD 最初呈现的是一个带有主要工作区域和图层工具的窗口。在菜单栏中，你可以找到大部分的类别，包括尺寸、绘图、块和层。该软件允许用户自定义其界面，所以你可以自由地拖动任何你想带到工作区的元素。在不同的平台上操作也没有问题，因为 LibreCAD 的图形用户界面是建立在所谓的 Qt4 库上。因此，该软件可以在不同的平台上工作而不改变其性能和外观。
4、它是一个社区驱动的、跨平台的程序：学习如何使用软件和解决问题并不是一个问题。有一个活跃的 LibreCAD 用户和开发人员的全球社区，你可以在那里寻求支持。语言障碍也不是一个问题，因为该软件有许多不同的语言版本。更好的是，该解决方案可用于主要的操作系统。
更新日志
v2.2.1.5版本
问题#2501：更新翻译
添加崩溃处理程序
