pad design(pad焊盘尺寸生成软件) v1.0官方版

说到做 PCB 设计，咱们电子工程师最怕什么？无非就是那些枯燥的公差计算和容易踩坑的尺寸规范。今天聊聊那个叫 PAD DESIGN 的小工具，别看它界面全是英文、功能单一得像只有一根手指头，但在实际干活时，它简直就是个救命的“老法师”。以前我每次画插件孔（PTH），总得拿着计算器算焊盘各层尺寸，生怕因为加工公差导致元器件插不进去，那种焦虑谁懂？这个软件只要输入引脚直径，啪一下，所有数据自动生成。虽然它不能帮你画图，但它在尺寸规范这块儿确实有点东西。

咱们得聊聊那些必须死记硬背的规矩：插件孔一定要比元器件管脚大，至少多 0.2mm，不然公差一出来，元件直接卡死在板子上；焊盘外环单边留白不能小于 0.2mm，这可是为了锡膏印刷和焊接质量考虑的；孔到孔的间距、焊盘到外形线的距离，这些看似冰冷的数字，背后都是工厂师傅们的血泪经验。最小线距 5mil 是底线，但如果你有条件，千万别吝啬空间，越大越稳当。很多新手容易在这些细节上栽跟头，导致打样回来全是报废品。PAD DESIGN 虽然简陋，但它把这种“避坑指南”自动化了，省下的时间足够你去优化电路布局或者喝杯咖啡了。对于咱们这种既要快又要准的打工人来说，这种能减少计算失误的小工具，哪怕界面再丑、语言再难，也值得放进收藏夹里反复使用。毕竟，在工程领域，经验值有时候就是靠这些不起眼的细节堆出来的。

何谓pad焊盘：

名词解释：PAD焊盘（就是俗称的插件孔(PTH) ）

1、插件孔大小视你的元器件来定，但一定要大于你的元器件管脚，建议大于最少0.2mm以上 也就是说0.6的元器件管脚，你最少得设计成0.8，以防加工公差而导致难于插进

2、插件孔(PTH) 焊盘外环单边不能小于0.2mm(8mil) 当然越大越好此点非常重要，设计一定要考虑

3、插件孔(PTH) 孔到孔间距(孔边到孔边)不能小于: 0.3mm当然越大越好此点非常重要，设计一定要考虑

4、焊盘到外形线间距0.508mm(20mil)

最小线距: 5mil（0.125mm）.。最小线距，就是线到线，线到焊盘的距离不小于5mil 从生产角度出发，是越大越好，一般常规在10mil,当然设计有条件的情况下，越大越好此点非常重要，设计一定要考虑。

paddesign使用教程

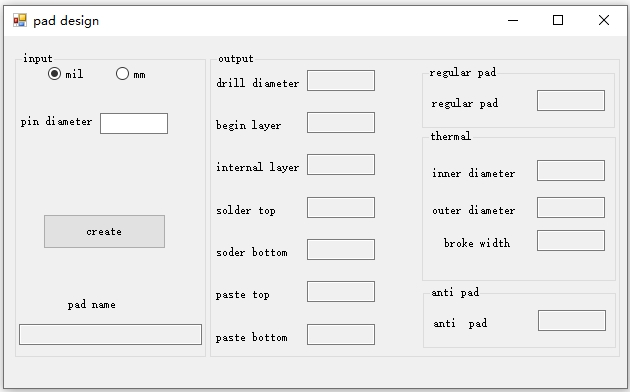

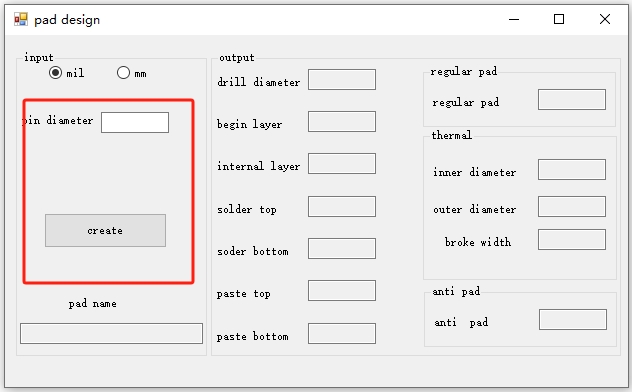

1、打开软件，只需要输入pin diameter数值后，按下create按钮会自动生成相应数据。
