最近总有人问我，除了那些动辄几十 G、把电脑卡成 PPT 的重型 CAD 软件，有没有什么轻量级的神器能兼顾专业精度和免费开源？我的答案一直是 SolveSpace。这玩意儿简直是为机械设计爱好者量身定做的，它不像传统软件那样让你去猜尺寸、手动拉扯线条，而是用一套“约束驱动”的逻辑彻底改变了设计思路。你只需要定义零件之间的关系，比如“这条线必须平行于那条”，剩下的计算交给算法自动完成，就像有个不知疲倦的智能助手在后台帮你把关，确保每个角度都严丝合缝。
最让我心动的是它的内核逻辑，完全基于参数化约束，修改一个数值，整个模型瞬间重构，这种体验比在 Excel 里改公式还要爽。它不仅能做复杂的 3D 拉伸、旋转和布尔运算，还能模拟铰链、滑块等机构运动，甚至能直接输出 STL 文件拿去 3D 打印，或者导出 DXF 给激光切割机用。对于配置一般的旧电脑来说，它是救星；对于学生党或想尝试开源精神的工程师，它更是零门槛的入场券。v3.2 版本更新后，连中文界面都更完善了，操作逻辑也更人性化。与其在昂贵的商业软件里受限于授权费，不如试试这个能真正理解你设计意图的开源工具，毕竟设计的本质是解决问题，而不是被软件束缚。
软件功能简介
1、3D零件建模 — 使用拉伸、扫略以及布尔（合集/差集）运算绘制。
2、2D零件建模 — 绘制零件的截面图，输出为DXF，PDF，SVG；并在3D组建来验证外形。
3、3D打印机零件 — 输出为STL或者三角网格，对3D打印机友好。
4、准备CAM数据 — 为高压水切、激光等切割机输出2D矢量；或者生成STEP或STL，输入第三方CAM软件用于加工。
5、机械设计 — 使用约束求解器来使用Pin，ball或slide节点模拟水平的或空间的链接。
6、平面和实体几何 — 使用动态的标注绘制取代手工的剪裁和表格。
solvespace软件优势
1、轻量级高性能
小体积：安装包小巧，占用磁盘空间少
低配置要求：可在老旧计算机上流畅运行
快速启动：秒级启动，无需漫长等待
响应迅速：操作即时反馈，无卡顿延迟
2、开源免费
零成本：完全免费使用，无需授权费用
透明可审查：开源代码可研究、可修改
社区驱动：持续改进和功能扩展
无商业限制：可用于个人、教育和商业项目
3、精度优先
双精度计算：确保几何精度
约束求解器：稳定可靠的数值算法
公差控制：精确控制设计精度
4、约束驱动工作流
设计意图保持：通过约束固化设计逻辑
快速迭代：修改尺寸即可生成新变体
减少错误：避免手动调整带来的不一致
软件核心功能
一、参数化约束设计系统
SolveSpace的核心是其强大的参数化约束引擎，让设计变得智能而灵活：
1、尺寸约束：通过定义长度、角度、半径等尺寸控制几何形状
2、几何约束：应用水平、垂直、平行、相切、共线等关系
3、自动求解：修改任一尺寸，整个模型自动重新计算更新
4、实时反馈：约束状态可视化，过约束或欠约束即时提示
这种工作方式类似于电子表格中的公式编辑——修改一个数值，整个计算结果随之调整，既节省时间又减少错误。

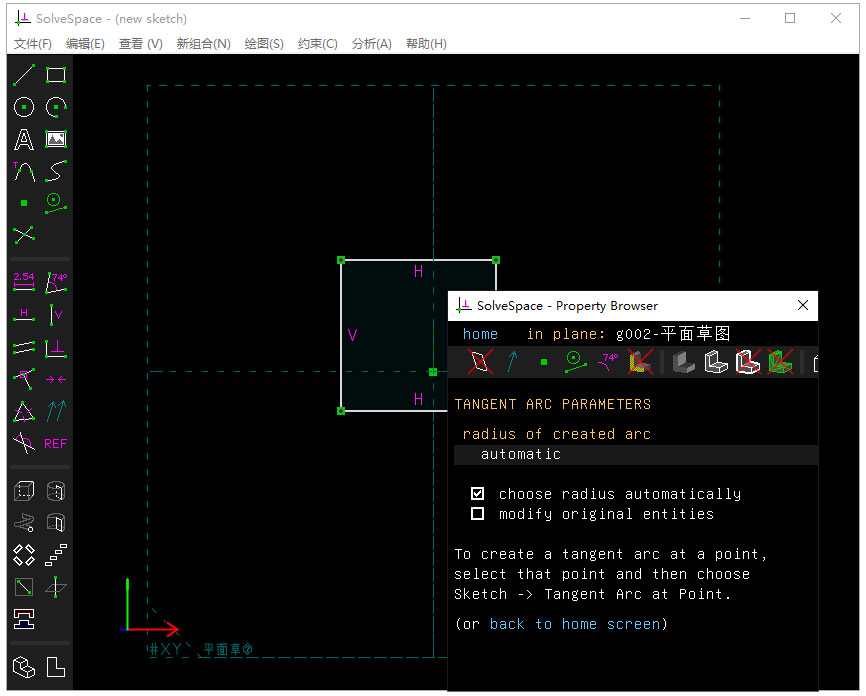

二、高效的2D草图绘制
在创建3D模型之前，用户可以从简单的2D草图开始：
1、绘图工具：直线、圆、弧、样条曲线等基础元素
2、精确控制：通过尺寸和约束精确定义草图几何
3、辅助几何：参考线、构造线辅助复杂草图设计
4、栅格捕捉：快速对齐和定位
三、强大的3D零件建模
将2D草图转化为3D实体是SolveSpace的核心能力之一：
1、拉伸：将草图沿直线方向延伸为实体
2、旋转：绕轴旋转草图创建回转体
3、放样：在不同截面间过渡创建复杂形状
4、扫掠：沿路径拉伸轮廓创建管道类零件
5、布尔运算：合并、相减、相交多个实体
6、抽壳：将实体转化为薄壁结构
这些操作如同将平面图案塑造成立体实物，过程流畅且逻辑清晰。
四、机构设计与运动仿真
SolveSpace不仅支持静态模型，还提供简单的机械运动仿真功能：
1、关节类型：铰链、滑块、球铰等多种运动副
2、约束驱动运动：根据定义的约束模拟部件相对运动
3、干涉检查：验证运动过程中是否存在碰撞
4、极限位置分析：确定机构的运动范围
设计师可以在制造前观察数字模型的运动，如同测试物理原型而不浪费材料，有助于及早发现潜在问题，提高最终设计的可靠性。
五、精确的2D工程图输出
除了3D建模，SolveSpace也支持详细的2D图纸生成：
1、投影视图：从3D模型自动生成正交投影
2、截面视图：创建剖视图显示内部结构
3、尺寸标注：在图纸上添加精确尺寸
4、导出格式：DXF、PDF、SVG等工业标准格式
这些功能使软件适用于准备激光切割、水刀切割等加工所需的矢量轮廓。
六、CAM与制造工作流支持
设计师常需要将模型发送到CAM软件进行加工或生产：
1、STEP导出：用于专业CAD/CAM系统交换数据
2、STL导出：适用于3D打印和网格处理
3、2D轮廓：DXF格式用于数控切割
这种灵活性使SolveSpace成为设计和生产之间的实用桥梁。在早期设计阶段，用户可以在多个工具间无缝切换，准备精确模型并直接发送到制造软件。
七、几何与数学问题求解
SolveSpace还可以作为解决数学设计问题的几何工具：
1、自动解算：无需手动使用三角函数计算角度长度
2、尺寸驱动求解：调整一个尺寸，整个几何关系自动更新
3、可视化验证：通过图形直观验证几何关系
对于学生和工程师来说，这一功能可以替代电子表格中的冗长计算。无需手动求解方程，图纸本身就成了解决方案。
solvespace软件应用场景
1、机械零件设计
从简单的支架、轴类零件到复杂的箱体结构，SolveSpace提供了完整的建模工具链，帮助工程师创建精确的机械部件。
2、装配体设计
设计多个零件并组合成完整装配体，检查零件间的配合关系，确保装配可行性。
3、连杆机构设计
设计四连杆机构、曲柄滑块机构等，通过运动仿真验证运动轨迹和极限位置。
4、参数化零件族
通过改变关键尺寸，快速生成不同规格的零件变体，如不同长度的轴、不同孔距的安装板。
5、3D打印准备
设计完成后导出STL文件，用于FDM、SLA等3D打印工艺，快速制作物理原型。
6、激光切割设计
为板材加工设计2D轮廓，导出DXF文件用于激光切割或水刀切割。
系统要求
1、最低配置要求
操作系统：Windows 11/10/8.1/7
处理器：1 GHz或更高
内存：2 GB RAM
硬盘空间：200 MB可用空间
显示：1024×768或更高分辨率
2、推荐配置
内存：4 GB或以上
处理器：2.4 GHz或更快
显卡：支持OpenGL
更新日志
v3.2版本
一、几何建模内核（NURBS）
改进布尔差集运算。
挤出组有一个复选框以允许倾斜——挤出方向的3个自由度。
二、约束（全新升级）：
为两个面添加平行和垂直约束。
等角约束已移至N快捷键和菜单项，以便将等长（Q）应用于三条或四条线。
允许在不重合端点的情况下对圆弧/直线/样条曲线进行切线操作。
三、允许一次性将这些约束应用于更多实体：
多于两条线段 - 等长。
超过两个弧和/或圆——直径/半径相等。
任意数量的线条——水平或垂直。
两个点以上——水平或垂直。
面点可以同时应用于一个点和1-3个面。
超过两个点重合。
四、素描
Image 默认情况下，草图元素不会被复制到3D组中（拉伸、车削、旋转、螺旋）。Toggle Construction 以获得旧行为。
新增选项，可使用半径代替直径来表示圆和弧的尺寸。
弧上的尺寸默认使用半径而不是直径。在属性浏览器中取消勾选 use radius 以获取直径。
Text in True Type Font元素现在支持基本的字距调整。在属性浏览器中启用它，使用 apply kerning。
五、翻译（现已支持10种语言！）
添加了捷克语
添加了日语
更新法语 fr_FR、俄语 ru_RU、中文 zh_CN 和乌克兰语 uk_UA 的翻译。
六、其他用户界面更改：
CTRL+Tab隐藏/显示工具栏。
现在，大面积选择线段已经非常精确。
加速视图移动时的动画，例如按下F2或F3。
更改3D视图时的动画速度是可配置的。
在绘制草图实体时按 ESC 键现在会删除该实体，而不是完成它。
CTRL+Shift+S“另存为...”的快捷键
为相机（而非默认模型）旋转导航提供新选项“使用相机鼠标导航”。
草图可以仅显示尺寸（属性浏览器中控制约束可见性的按钮具有新的状态）。
文本屏幕中描述的更多实体类型。
一个新选项display the full path in the title bar; 或不。
处理 GTK/Linux 上的平滑滚动（鼠标滚轮缩放）。
在属性浏览器主屏幕上添加一个“仅限未受约束”选项，仅显示未受约束的组。
某些面可以被抓取。通过抓取其面，可以移动链接对象。
