OrCad Capture(电路图绘制软件) v16.3.0

OrCAD Capture 是 Orcad 工具中的一个电路图绘制软件，虽然功能强大但对部分用户来说过于复杂。因此，精简版本应运而生，更适合日常使用。它提供人性化的设置和完整的原理图设计方法，能够有效管理 PCB 设计，并支持将原理图与 PCB 布局结合，非常实用。

要导出网络表，可以按照以下步骤操作：打开原理图，选择工程文件，点击【tools】-【Create Netlist】，选择输出位置，然后在 Allegro 中导入即可。软件兼容性强，支持多种 EDA 工具，并且在 Windows 环境下运行流畅，适合电路设计和 FPGA 开发。

OrCAD Capture 的特点包括良好的兼容性、简便的元器件符号建立、层次式电路设计以及专案管理功能。不过需要注意的是，如果电脑已经安装过 Orcad 软件，可能会导致 Capture 无法运行，但可以通过环境变量设置解决。

总的来说，OrCAD Capture 是一款适合日常使用的工具，尤其对需要 PCB 设计和原理图结合的用户来说非常方便。它的精简版本能满足大部分需求，同时操作相对简单，适合新手使用。

OrCad Capture怎么导出网络表

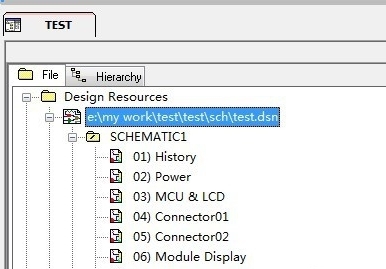

1、首先我们打开自己编译过的原理图，在原理图中选择工程文件。

2、点击【tools】选择【Create Netlist】，打开窗口

3、在弹出的窗口中点击【PCB Editor】，然后选择网络表的导出位置。

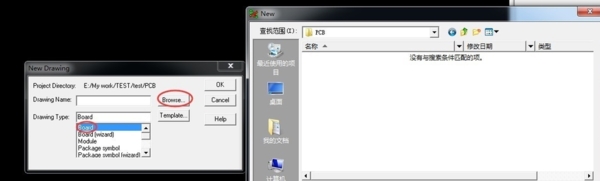

4、接下来我们打开Allegro，新建一个PCB，并选择PCB的保存位置

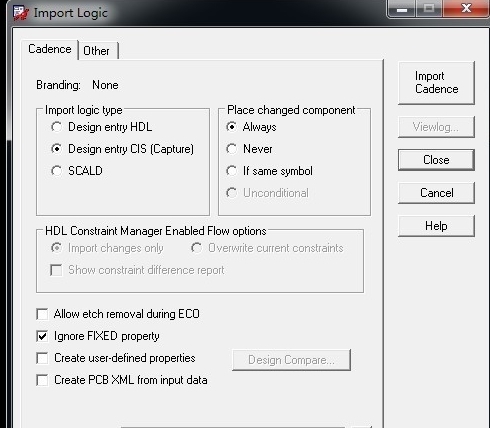

5、点击【File】，选择【Import】，然后寻找【Logic】项，勾选下图中的内容。

6、选择网表的路径，点击OK。

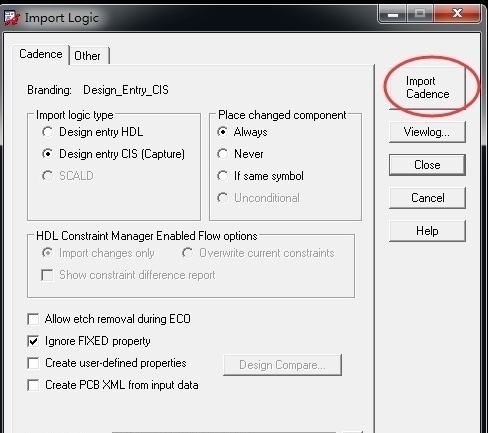

7、点击【Import  Cadence】导入网表。

产品特色

1、良好的兼容性，可以作为多种EDA工具的前端，比如支持pcb editor、allegro、pspice

2、真正的windows环境下的线路输入程序，支持在windows下直接复制，粘贴操作。

3、与Cadence其它系统程式配合现实交互应用。

4、提供多种pld设计无件与方式

5、利用Orcad整合的环境完成FPGA设计

6、层次式电路，同步产生、删除所对应的连接符号。

7、元器件symbol的建立简便

8、切割大型零件，分页摆放

9、专案压缩，专案管理与备份。

使用说明

1、本版本是直接从orcad中提起出来的，如果你的电脑已安装过orcad软件，可能会导致你下载orcad capture无法运行。

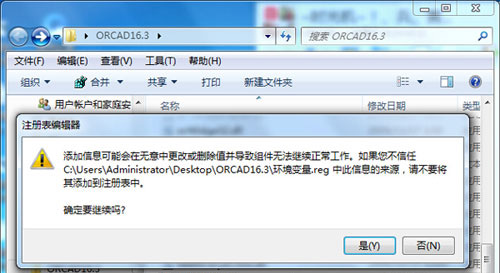

2、以前设置环境变量需要复杂的操作，现在只需要运行目录下的“环境变量.reg”就可以了。如下图：
