这篇文章主要介绍了autop+线切割编程软件的功能、界面和特色。它是一款机械切割编程工具，支持将DXF文件转换为DAT文件，并能处理多种复杂曲线，如圆弧、椭圆等，尤其在特殊曲线转换方面表现突出，精度可达0.005mm。软件功能丰富，包括数控程序、列表曲线、字处理、打印机操作等。界面简洁，工具栏提供了文件操作、代码传输等功能，其中“联机助手”特别实用，解决了Windows系统下的代码传输难题。
此外，软件支持标注、1:1打印、后台联机和代数式输入等功能，极大提升了用户体验。更新日志显示v9.0版本对兼容性、多实例运行等进行了改进，进一步优化了性能。总的来说，这款软件功能强大且专业，非常适合机械加工领域使用。作为用户，我会觉得它在处理复杂曲线和提供高精度切割方面尤其出色，非常实用！
autop线切割软件是一款机械切割编程软件，一般又称为autop+线切割编程软件，该软件不仅仅是能够帮助用户进行机械的切割操作，并且还可以支持将DXF转换成为DAT的文件，其中就包含了大家经常看见的圆弧、多线、圆等类型，以及对特殊的曲线进行切割等实用的功能，同时还支持椭圆，样条曲线等特殊曲线，当然新版也配置了“联机助手”为代码传送工具，从而就更能适应现在Windows系统下高档电脑的代码传输难题。
另外本款autop+线切割编程软件在AUTOP-DOS终结版的基础上增加DXF文件转换成AUTOP的DAT文件功能，虽然市面上有很多DXF2DAT等工具，但他们对于一些特殊曲线的转换仍是无能为力，包括CAXA、YCUT等的DXF导出DAT功能，都不能支持特殊曲线。AUTOP-DXF版本则最大限度的支持，通过非常复杂正确的算法用标准圆弧来逼近，并且保留精度在0.005mm，0.5丝的误差，所以可称得上国内最先进的DXF到DAT工具。
软件功能
1、数控程序-----进入数控程序自动编程系统菜单
2、列表曲线-----进入列表曲线菜单
3、字处理--------进入字处理操作
4、调磁盘文件-----调入磁盘图形文件
5、打印机------进入打印机服务操作
6、查询功能-----查询点，直线，圆，圆弧几何信息
7、上一屏图形-----恢复上一屏图形
8、改变文件名-----改变文件名
9、数据存盘-----将图形数据存盘

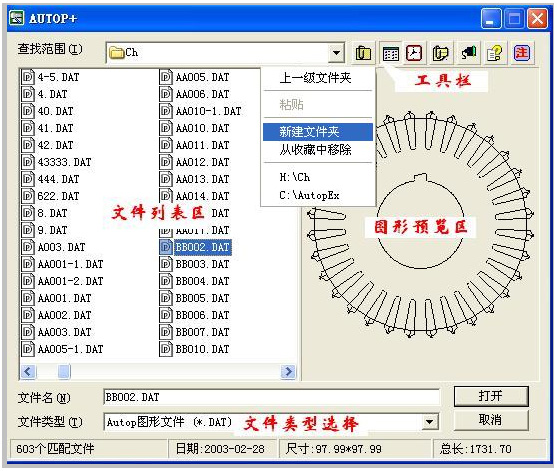

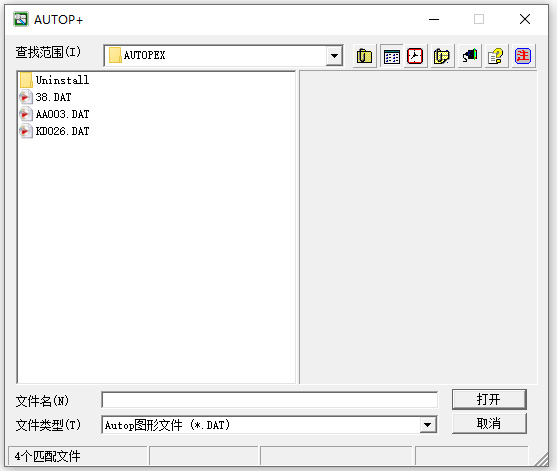

autop+线切割编程软件界面介绍
从左至右、工具栏按钮的功能依次为：文件夹操作、按文件名排列、按时间排列、文件操作、代码送控制台、帮助主题、注册软件。
1、文件夹操作，显示文件夹操作菜单，提供了常用的一些对文件夹操作的功能，有：上一级文件夹、新建文件夹、收藏文件夹、从收藏中移除、粘贴文件，菜单最下方是收藏文件夹列表，点击收藏文件夹项，程序即将当前文件夹切换至选定的“收藏文件夹”项。
2、按文件名排列/按时间排序，将文件列表按文件名或时间排序。当选择按时间排序时将把最新的文件排在最前面，最老文件排在最后面。
3、文件操作，显示文件操作菜单，提供了常用的一些对文件进行操作的功能，有：剪切、复制、粘贴、改名、删除、缩放。其中缩放功能即是对图形尺寸进行按比例缩放的功能，常用于塑料模中。
4、代码送控制台，弹出“联机助手”，将代码文件送控制台。
6、帮助主题，显示帮助主题，即本文件。
7、注册软件，提供注册服务，注册后的软件即可无限期地使用全部功能。
软件特色
1、支持标注，可以标尺寸。
2、支持1：1打印，支持固定高度打印。
3、支持后台联机，联机作图两不误。
4、支持代数式输入，数据输入时可方便使用加减乘除、乘方及常用三角函数。
5、支持点捕捉，可捕捉圆心、直线中点、圆及圆弧象限点、捕捉交点。
本系统主要包括以下文件：
autop.bat/autop.com为启动程序文件
mover.mnu,mouse.com,amenu.com,amenu.exe为菜单移动鼠标程序
install.exe为autop.cfg通讯文件设置程序
autop1.exe,v.exe分别为autop主程序,浏览器主程序
autop.ovl,autop.ovr分别为字库文件，传送覆盖程序
v.ini为浏览器目录配置文件
$.exe为接口程序
subst.exe为v.exe附程序
autop.cfg为通讯配置文件(高低电平,应答或同步)
vreadme.exe为此说明文件(不能缺少)
DOS4GW.EXE 大内存管理工具
VKEY1.COM VKEY.EXE为注册程序
以上文件均不能缺少
更新日志
v9.0版本
1、更正老AUTOP不能适应高速CPU的代码错误，更正后的新AUTOP+可以目前市面上的任意一款高速电脑上安装。
2、更正老AUTOP不能在一次绘图中十五次以上存盘的代码错误，更正后的新AUTOP+可以在一次绘图中无限次“数据存盘”。
3、更正老AUTOP不能打开安装文件夹之外文件的缺陷，同目前市面上借用“虚拟盘”技术来打开任意文件夹的方式不同，AUTOP+采用了全新的技术，因而不会在打开的文件名前添加如“Z：”类的虚拟盘符。
4、更正老AUTOP在Windows安装中不能运行多个绘图实例的缺陷，更正后的新AUTOP+理论上可以打开任意多个绘图实例。
5、更正老AUTOP不能打开“CAD图形交换文件(DXF文件)”，不能将代码文件当图形文件打开的缺陷，更正后的AUTOP+将可以轻松打开这两类文件。
6、更正老AUTOP在Windows(特别是XP)下的联机难题，更正后的新AUTOP+配有“联机助手”，可以让你轻松实现在Windows98/NT/2000/XP下联机到控制台。
