浩辰CAD暖通2021官方版

这个软件真的超级方便！浩辰CAD暖通2021官方版是国内唯一支持浩辰CAD和AutoCAD的暖通设计软件，能自动识别房间形状和提取名称，减少输入工作量。它还能把二维图转换成三维效果图，让设计更直观。最棒的是它的多人协同功能，解决了团队沟通问题，效率提升不少。

软件还提供丰富的设备数据库，支持多种散热器设计和强大的系统编辑功能，方便设计师自由调整。新增的三维功能也很实用，比如多面体、曲面偏移等，满足各种复杂需求。界面操作简单，适合新手和老手 alike。

总的来说，这个软件对暖通设计师来说是个大福利！

浩辰CAD暖通2021官方版是由浩辰公司开发的一款暖通设计软件，也是目前国内唯一一款同时支持浩辰CAD和AutoCAD的暖通设计软件，能够实现房间形状的自动识别和房间名称的自动提取功能，深度兼容CAD图形信息，保证了图纸中的所有可用信息不流失，实现了负荷计算参数的“零输入”，可以说即省时又可以简化了设计流程。

通过它你既能便捷的绘制二维施工图，还可以将二维图形零损失转换为三维效果图，查看更方便，一目了然，更为清晰的看清楚各个线路的设计。软件最大的特色在于实现了多人多专业协同设计系统，可以帮助设计单位执行统一的设计规范，降低不同专业以及专业内不同的设计师之间的沟通障碍，提高设计团队效率。软件拥有多联机系统，比如完全开放的设备、阀门数据库，用户机能将任意厂商的设备录入数据库，支持高级设置的本地化设计。

此外，浩辰CAD暖通2021在散热器这块不仅能够实现平面图到系统的自动生成、实时预览，还提供强大的系统图编辑功能，任意散热器形式的替换、立管的整体移动等功能。对于设计者来说，更重要的是，它能够实现自由的管路系统设计和图形库扩充机制，各种暖通设备与管线系统都可以进行自定义连接，期间还可标注信息，这样就可以对图形信息进行实时联动等，实用且简单。

软件特色

1、唯一收录于《实用供热空调设计手册》的计算软件

2、与时俱进，严格按照行业规范和设计手册

3、编制二、三维同步生成，管道构建智能匹配和智能联动

4、贯穿整个设计流程的数据智能同步，全部设计参数无需人为干预

5、灵活开放的数据库，包含全计算参数数据库、图形数据库

6、智能化的水力计算，方便快捷的布置方式，二维与三维完美结合

浩辰CAD暖通2021三维新功能介绍

2021增加了一系列的三维功能，如多面体、转换为网格、转换为实体、转换为NURBS曲面、转换为曲面、曲面偏移等。

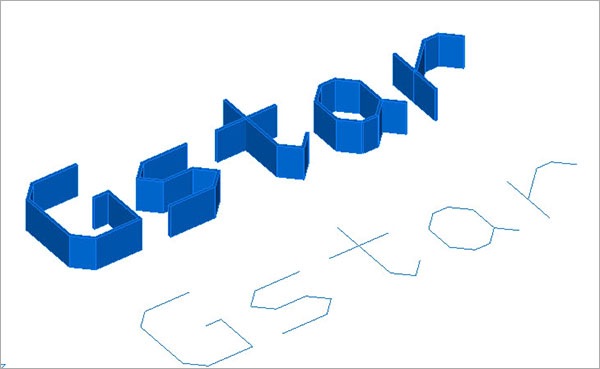

1、多面体（POLYSOLID）

可以使用 POLYSOLID 命令创建类似于墙体的三维实体，可以直接创建或者选择已绘制的二维对象来创建。

2 、平面曲面（PLANESURF）

可以通过选择封闭的对象或指定对角点创建平面曲面。通过命令指定曲面的角点时，将创建平行于工作平面的曲面。

3、曲面偏移（SURFOFFSET）

创建与原始曲面相距指定距离的平行曲面。可以设置单侧偏移或双向偏移，并且可以设置在偏移后生成三维实体。

4、转换为网格（CONVTOMESH）

将三维对象转换为网格对象，可转换的类型：三维实体，闭合多段线，面域，三维面，三维曲面，多面网格。在转换的同时，还会进行平滑处理，如下图所示。

5、转换为实体（CONVTOSOLID）

将符合条件的对象对象转换为三维实体。符合条件的对象包括：

·没有完全封闭体积的三维网格称为无间隙网格。

·完全封闭体积的曲面。

·有厚度的闭合多段线和圆；多段线必须具有统一的宽度。

注：SMOOTHMESHCONVERT变量暂不支持，只能设置为3，不支持平滑和优化的效果，现在转换时只有一种结果。

6、转换为曲面（CONVTOSURFACE）

将符合条件的对象转换为三维曲面。符合条件的对象包括以下内容：二维实体、三维实体、网格对象、三维平面、面域、具有厚度的零宽度多段线、具有全局宽度多段线、具有厚度的直线、具有厚度的圆弧、闭合平面曲线。

7、转换为NURBS曲面（CONVTONURBS）

选择三维实体和曲面，将选择的对象转换为 NURBS 曲面对象。

若要将网格（MESH）转换为 NURBS 曲面，需首先用 CONVTOSOLID 或 CONVTOSURFACE将它们转换为实体或曲面，然后再进行转换。

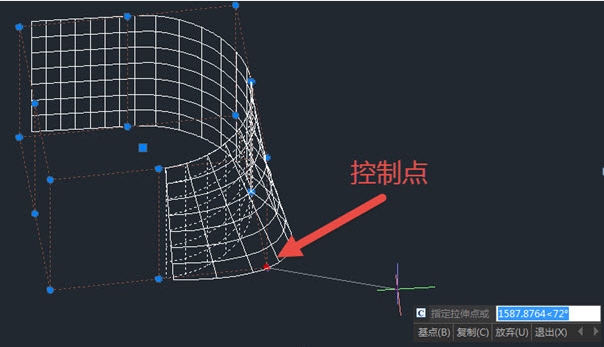

除此以外，还增加了一系列NURBS曲面控制点编辑和显示的功能，包括显示控制点（CVSHOW）、隐藏控制点（CVHIDE）、添加控制点（CVADD）、删除控制点（CVREMOVE）等功能。

使用帮助

1.新建

菜单：【工程】→【新建】

功能：新建一个负荷工程文件。

2.打开

菜单：【工程】→【打开】

功能：打开一个负荷工程文件。

3.保存

菜单：【工程】→【保存】

功能：保存当前负荷工程文件。

4.另存为

菜单：【工程】→【另存为】

功能：把当前负荷工程文件另存为一个工程文件。

5.关闭

菜单：【工程】→【关闭】

功能：关闭当前负荷工程文件。

6.退出

菜单：【工程】→【退出】

功能：退出浩辰负荷计算软件。

功能介绍

1、负荷计算

对房间进行自动搜索、智能过滤，全面识别房间形状、墙体、门、窗等图形信息，完全实现了负荷计算参数的“零输入”。

2、空调水系统

实现自由的管路系统设计和图形库扩充，设备与管线系统的自定义连接，标注信息与图形信息的实时联动等。

3、空调风系统

既能便捷的绘制二维施工图，还可以将二维图形零损失转换为三维效果图。

4、多联机系统

完全开放的设备、阀门数据库，用户机能将任意厂商的设备录入数据库，同时支持高级设置的本地化设计。

5、散热器系统

不仅实现平面图到系统的自动生成、实时预览，还提供强大的系统图编辑功能，任意散热器形式的替换、立管的整体移动等功能。

6、地板盘管系统

实时显示系统长度和盘管面积，可自由指定盘管出口位置，编辑功能与标注信息的数据联动，成倍提高设计效率。

7、焓湿图

根据大气压力的不同，精准的分析空气状态点、空气处理过程，获取所需中央空调设备的最优参数。

8、水力系统重力因素分析

在水系统中引入重力循环附加作用力进行影响分析，模拟不同楼层的设备温降，保证系统平衡分析结果与实际状态吻合。

9、规范限值审查

严格的遵循国家公共建筑节能设计标准，自动计算所有结构部位的实际数据，搜索分析协助设计师完成大量的数据查找。

10、设备图库

设备图库提供了大量暖通专业的三维图形，支持用户本地图形的自由扩充，实现了图形数据库的导入导出，实时共享图形库。

11、防排烟计算

防排烟计算是专门针对建筑防排烟设计开发的一款计算工具，方便设计人员管理、计算工程中各类防排烟系统。包括机械防烟系统、机械排烟系统、自然排烟系统计算。
