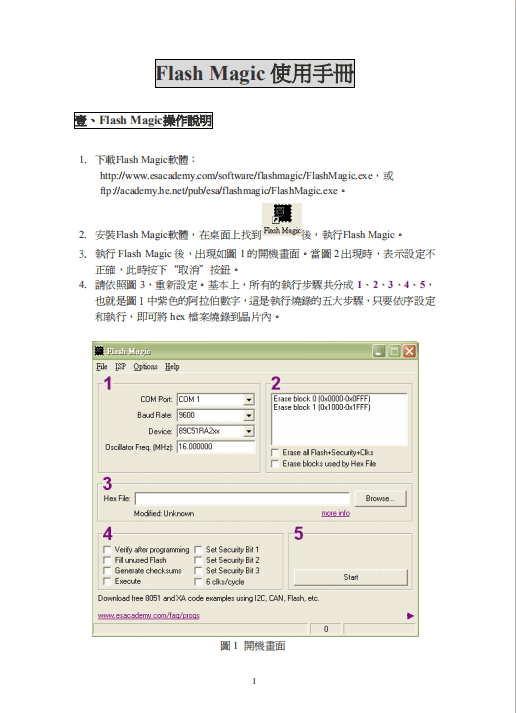

FlashMagic烧录器使用方法 PDF高清版

这篇文章主要介绍了Flash Magic这款烧录器的使用方法，并以LPC1113F芯片为例详细讲解了烧录过程。文中提到，虽然Flash Magic功能强大，但如果操作不当，还是可能会遇到问题。作者希望通过这篇手册帮助大家更好地掌握烧录技巧。

文章详细列出了烧录前的准备、烧录选项的设置以及具体的烧录步骤，并特别提醒了一些注意事项，比如硬件连接和芯片短接等细节。这些步骤看起来挺复杂的，但只要按照教程一步步来，其实并不难掌握。

作为一名刚开始接触电子烧录的人来说，我觉得这篇文章非常实用。虽然有些技术术语需要查资料理解，但整体流程描述得很清楚。特别是提到要根据实际情况调整晶振频率和串口配置，这点很重要，操作时一定要注意设备的具体参数。总的来说，这篇手册对新手来说是个不错的入门指南，希望能帮到更多人顺利烧录芯片！

flash magic是一种常见的烧录器，可以烧录ARM7、ARM Cortex、LPC900 2-clock 80C51、80C51、XA等系列型号芯片，并烧录过程中，还会以ARM Cortex系列中的LPC1113F芯片来讲解。

可就算给你这么一款强大的软件，您是否能够灵活操作呢，今天小编就给大家带来最详细的flash magic使用手册和FlashMagic烧录器使用方法，里面不仅讲解了软件的各项功能，还具有如何烧录的详细步骤，希望能够帮助到各位。

烧录步骤

1、用USB线将电脑与转接小板连接，再将转接小板与烧录芯片所在设备连接。转接小板为USB转串口功能的小板，如pl-2303hx lf06203a等。

2、芯片LPC1113F第四脚信号与GND短接，再给芯片所在设备上电。

烧录选项

1、打开FlashMagic烧录器，点击Select Device,下拉菜单中选择芯片类型；COM Port根据使用电脑自行配置端口；Baud Rate同步选择；interface选择None（isp）；晶振选择12M。（此处根据设备上的实际情况而有所区别）

2、勾选Erase all Flash+Code Rd Port。

3、Hex File处导入烧录的软体。

4、Options处勾选Verify after programming和Fill unused Flash项。

烧录过程

1、点击Start进入烧录步骤。烧录时，界面下部分有提示进程
