中线CAD是一款基于AutoCAD平台的专业汽车线束设计软件，功能强大，操作便捷。它不仅提供多种绘图工具和规范设计功能，还能智能分析图纸、快速导出数据，极大提升工程师的工作效率。比如，自动设置短路点、一键生成BOM表等特色功能，让设计和生产更加高效精准。此外，软件支持将客户图纸转换为标准格式，并结合数据库匹配工艺信息，方便后续处理。对于需要线束设计的人来说，这款工具简直是神器，能省去不少繁琐步骤，减少出错率。如果有机会试用，绝对值得一试！

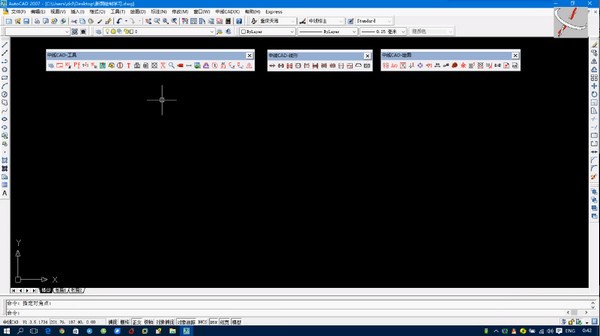

中线CAD软件是由中线软件推出的一款专业的汽车线束软件，程序基于AutoCAD图形平台开发，集快速辅助绘图、规范图纸、图纸分析、数据统计和数据导出为一体，以前沿的线束设计理念为指引，结合国内外众多优秀线束工程师和软件工程师的丰富经验，用先进的线束对象概念服务于汽车线束图纸设计和图纸分析。
同时中线CAD不仅包含多种规范、快速、高效的绘图工具，更有以模拟汽车电路走向为依据的图纸错误检查、图纸规范设计等纠错功能，结合用户常用数据库，中线CAD的导出BOM、导出接线表、计算电线长度、智能分析短路点等强大功能，不仅能助您完成最优化的线束设计与制作方案，更可以大大减轻工程师的工作强度、提高统计数据的准确性、提升您的工作效率。
另外，通过中线CAD绘图软件的操作用户可以将客户图纸快速转换成软件认可的规范格式及模板，在原图纸上插入分支点，节点长度等，方便软件快速提取BOM表，裁线工艺卡，短路工艺卡，预装图等。
功能特色
1、转换连接器
无中线基础数据库支持时，中线CAD软件可以从图纸中快速提取连接器信息、自动生成端位。软件提供的多种针对性转换工具，支持快速、准确、规范的转换图纸。 有中线基础数据库支持时，软件可以直接从数据库中调取连接器图纸及信息。数据库包括护套及其适配的端子、防水栓、盲栓、附件等工艺信息。
2、转换回路
可将主机厂线束图纸回路信息快速转换成自己的企业标准格式。中线CAD提供5种回路画法的转换，方便工程人员快速转换回路，规范图纸。为后 续数据的处理提供依据，既能保证回路不重复，又能保证绘制回路一致性和规范性。应用快速标注长度、插入分支点功能，为后期计算电线长度提供理论依据。
3、自动设置短路点
软件突破传统人工定义短路点位置的方式，可以快速推荐线束图纸中需要短路的线号，并智能推荐最合理的短路点位置，自动匹配短路点压接件、辅助、剥皮长度等工艺数据，完成最优化设计方案；即大大缩短查找待短路线号的时间，避免遗漏短路点；也可以最优化的节约电线材料，降低生产成本。
4、线束辅材快速绘制
线束辅材快速绘制包含匹配孔位，匹配护套余量，匹配剥皮余量，匹配防水栓，匹配端子，设置护套线、绞线，设置汽车线束中各类包扎材料、定位装置等。既能快速绘图，又能保证图纸的规范化、标准化,并可直接统计到产品BOM内。其中匹配护套余量，匹配剥皮余量，匹配防水栓，匹配端子的功能也可通过中线基础数据库匹配。
5、工位指派，自动运算
完成工位指派后，符合中线CAD数据导出需求的线束图纸就已绘制完成。软件将自动计算每一根回路的截线长度、读取图纸信息，生成各种工艺信息 当线束设计有变更时，只需在线束图纸中修改变更处，软件会自动重新运算，用户只需在导出一次工艺图表即可。
6、导出接线表，导出BOM表
一键导出生产所需的下线工艺卡，方便生产作业，一目了然； 根据数据源快速统计和汇总物料信息，准确快速的生成BOM，可以将BOM导出到EXCEL表格，也可以将BOM导出到当前图纸中。大大提高工作效率并减少了工作失误。
7、导出工艺图表
导出短路工艺卡、短路工艺图示，并可以根据工艺所需进行调整； 导出裁线工艺卡、导出预装图、预装工艺卡，也可定制导出其他工艺数据图表。
8、导出工装板图
中线CAD可以快速导出1:1的工装板图，并可自由调配各支线、插件的位置。节省了大量的时间提高了工作效率。
中线CAD分析统计功能
1、智能分析短路点：
软件突破传统人工定义短路点位置的方式，智能推荐最合理的短路点位置，完成最优化设计方案；
2、导出BOM汇总：
快速统计和汇总物料信息，大大提高工作效率并减少了工作失误；
3、导出BOM分明细：
快速导出所有物料的分明细，为后续生产及物料采购提供准确数据；
4、计算电线长度：
快速计算每一根回路电线长度；
5、导出短路工艺卡：
导出短路工艺指导数据。
温馨提示
1、中线CAD基于AutoCAD图形平台，请确保安装前本机安装AutoCAD 2007或者以后版本即可。
2、中线CAD软件支持试用，试用期为3-24个月不等。
更新日志
v5.190813版本
1、护套绘制（hthz）增加客方编码搜索，增加客户位置添加。
2、配管材界面增加上下限搜索。
