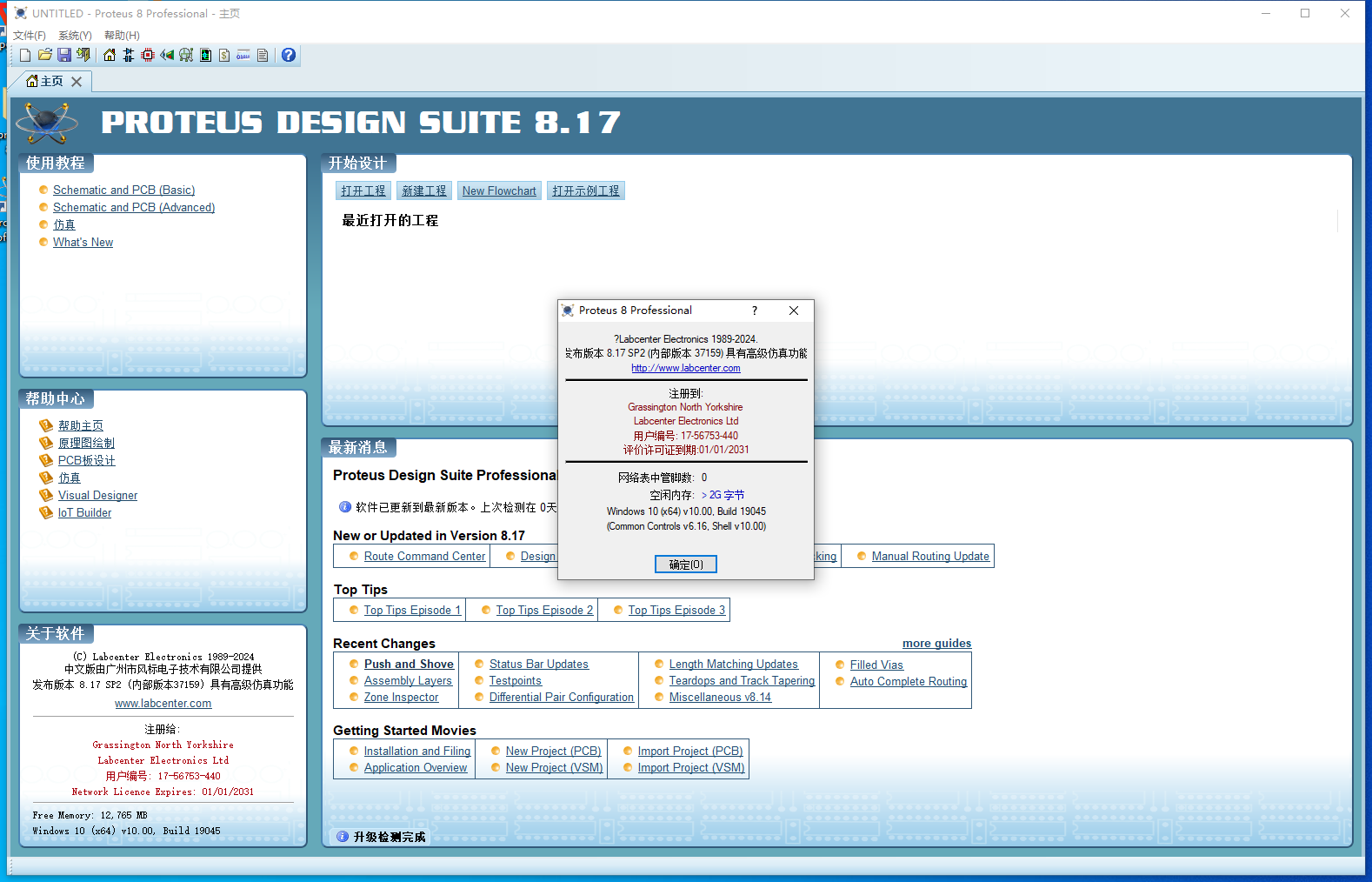

Proteus8.17是一款由英国Lab Center Electronics公司开发的知名电路仿真软件（EDA工具软件），它集成了电路仿真、PCB设计和虚拟模型仿真功能，支持多种处理器模型如8051、AVR、ARM等。软件功能强大，不仅具备基本仿真功能，还能模拟单片机及外围器件，并兼容IAR、Keil等多种编译器。
Proteus提供了丰富的仿真资源，包括数千种元器件和各种虚拟仪器仪表（如示波器、逻辑分析仪）。它的图形显示功能能实时呈现信号变化，极大提升了调试效率。此外，软件还支持主流单片机系统的仿真和硬件调试功能，如全速运行、断点设置等。
Proteus的元件库分类清晰，涵盖了从模拟IC到光电器件等多种类型。其强大的原理图绘制功能和丰富的调试手段使其成为教学和设计的理想工具。作为一个学生，Proteus让我对单片机系统的设计与仿真有了更深入的理解，是一款非常实用的软件。
proteus8.17是由英国Lab Center Electronics公司出品的一款知名的电路仿真软件（EDA工具软件），它是目前世界上唯一将电路仿真软件、PCB设计软件和虚拟模型仿真软件三合一的设计平台，支持8051、HC11、PIC10/12/16/18/24/30/DsPIC33、AVR、ARM、8086和MSP430等处理模型，不仅具有其它EDA工具软件的仿真功能，还能仿真单片机及外围器件。在编译方面，它也支持IAR、Keil和MPLAB等多种编译器，功能非常强大。
功能特色
1、Proteus可提供的仿真元器件资源：仿真数字和模拟、交流和直流等数千种元器件，有30多个元件库。
2、Proteus可提供的仿真仪表资源 ：示波器、逻辑分析仪、虚拟终端、SPI调试器、I2C调试器、信号发生器、模式发生器、交直流电压表、交直流电流表。理论上同一种仪器可以在一个电路中随意的调用。
3、除了现实存在的仪器外，Proteus还提供了一个图形显示功能，可以将线路上变化的信号，以图形的方式实时地显示出来，其作用与示波器相似，但功能更多。这些虚拟仪器仪表具有理想的参数指标，例如极高的输入阻抗、极低的输出阻抗。这些都尽可能减少了仪器对测量结果的影响。
4、Proteus可提供的调试手段 Proteus提供了比较丰富的测试信号用于电路的测试。这些测试信号包括模拟信号和数字信号。
软件优势
1、实现了单片机仿真和SPICE电路仿真相结合。具有模拟电路仿真、数字电路仿真、单片机及其外围电路组成的系统的仿真、RS232动态仿真、I2C调试器、SPI调试器、键盘和LCD系统仿真的功能;有各种虚拟仪器，如示波器、逻辑分析仪、信号发生器等。
2、支持主流单片机系统的仿真。目前支持的单片机类型有：68000系列、8051系列、AVR系列、PIC12系列、PIC16系列、PIC18系列、Z80系列、HC11系列以及各种外围芯片。
3、提供软件调试功能。在硬件仿真系统中具有全速、单步、设置断点等调试功能，同时可以观察各个变量、寄存器等的当前状态，因此在该软件仿真系统中，也必须具有这些功能;同时支持第三方的软件编译和调试环境，如KeilC51uVision2等软件。
4、具有强大的原理图绘制功能。总之，该软件是一款集单片机和SPICE分析于一身的仿真软件，功能极其强大。本章介绍ProteusISIS软件的工作环境和一些基本操作。
proteus元件库对照表
Analog ICs 模拟IC
CMOS 4000 series CMOS 4000系列
Data Converters 数据转换器
Diodes 二极管
Electromechanical 机电设备（只有电机模型）
Inductors 电感
Laplace Primitives Laplace变换器
Memory ICs 存储器IC
Microprocessor ICs 微处理器IC
Miscellaneous 杂类（只有电灯和光敏电阻组成的设备）
Modelling Primitives 模型基元
Operational Amplifiers 运算放大器
Optoelectronics 光电子器件
Resistors 电阻
Simulator Primitives 仿真基元
Switches & Relays 开关和继电器
Transistors 三极管
TTL 74、74ALS、74AS、74F、74HC、74HCT、74LS、74S series 74系列集成电路
Lib ref 元件名称
Footprint 器件封装
Designator 元件称号
Part 器件类别或标示值
Schematic Tools 主工具栏
Writing Tools 连线工具栏
Drawing Tools 绘图工具栏
Power Objects 电源工具栏
Digital Objects 数字器件工具栏
Simulation Sources 模拟信号源工具栏
PLD Toolbars 映象工具栏
