Protel 99 SE中文版真是个老古董了，但对咱们这些搞电路设计的人来说，它绝对是绕不开的经典。这软件在Windows上跑，专门画电路原理图和PCB板，界面分两大块，一块搞原理图，一块搞仿真和PCB，功能全得很。它用设计库联网管理，数据交换能力强，还自带5800多个仿真元件，每个都能链到SPICE模型，做仿真特别方便。我最喜欢它模块化的设计，能把不同图纸上的元件连起来，几个人同时干活也不乱，这在当年可是很先进的。安装过程有点繁琐，得先装主程序，打上SP6补丁，再折腾汉化。汉化要复制一堆文件到系统目录和安装目录，还得改文件属性去掉只读，稍微不注意就容易出错。不过弄好后全中文界面确实亲切，连国标库和汉字模板都配齐了，画图时不用再啃英文，对新手友好不少。系统组成上，它不光能画图，还有自动布线、电路仿真、PLD逻辑设计、信号完整性分析这些高级功能。自动布线基于形状，不用网格，布线效率高；仿真器能模拟数字和模拟信号，验证电路可行性；信号完整性分析能检查阻抗、过冲这些参数，对高速电路设计很有帮助。功能上支持多图纸设计，一个项目能拆成多个模块，多人协作方便；原理图连线智能，能自动走线，还能切换45度或90度拐角；电气规则检查能提前发现错误，避免烧板子；同步设计让原理图和PCB数据同步变得简单；材料清单能直接导出Excel格式，省了手动整理的麻烦；布线有三种模式，推挤布线能自动绕开障碍，很实用。我个人觉得，虽然现在有Altium Designer这些更现代的工具，但Protel 99 SE的稳定性和经典功能还是值得怀念的。尤其是它的仿真库和信号分析，对理解电路原理帮助很大。不过安装过程确实折腾，汉化包和补丁得找对版本，不然容易崩。如果你是电子爱好者或者学生，想学电路设计，Protel 99 SE依然是个不错的起点，毕竟它奠定了很多现代EDA软件的基础逻辑。

Protel 99 SE中文版是一款基于Windows环境的电路板设计软件，主要用于电路原理图设计和印刷电路板（PCB）布局设计。Protel 99 SE界面简洁，可大致分为电路工程设计部分（Advanced Schematic）和电路仿真与PLD部分（Advanced PCB），这两个部分包含了电路设计的所有步骤以及需要，如绘制、修改和编辑电路原理图；更新和修改电路图零件库等等！

Protel 99 SE采用设计库联网管理的模式，具有全面的数据交换能力以及开放性的功能，更提供了大量的仿真用元件，可将每个都链接到标准的SPICE模型，5800个仿真用元件分别在Sim.Ddb数据库的28个库中。成为，Protel 99 SE还能够将每一个设计当作一个独立的方案，设计可以包括模块化元件，这些模块化元件可以建立在独立的图纸上，然后与主图连接，是业界人士首选的电路板设计工具！

Protel 99 SE中文版安装教程

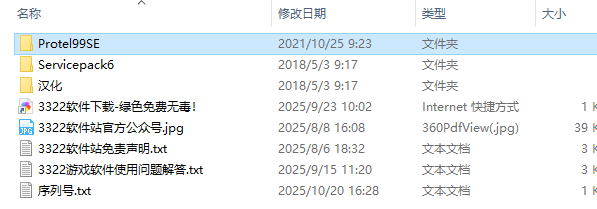

1、在本站下载解压，得到Protel 99 SE中文源程序和汉化包；

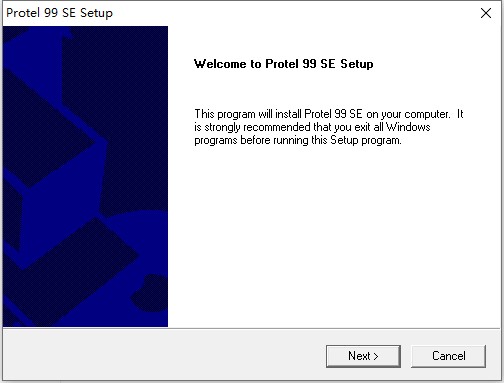

2、首先打开“Protel99SE”文件夹，双击“setup.exe”开始安装软件；

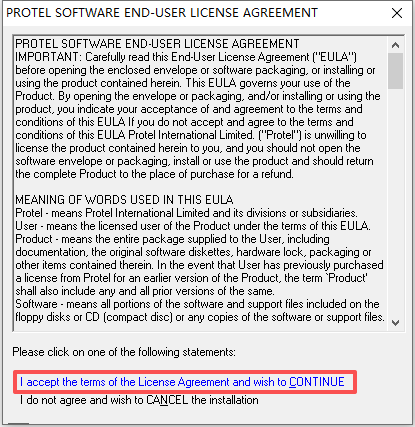

3、输入用户信息，可以任意输入，然后输入产品的序列号：NG9A-JVDN-Z4SK-CTTP；

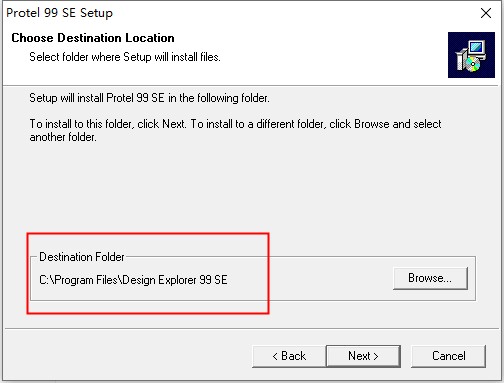

4、选择软件的安装位置，建议默认，便于汉化；

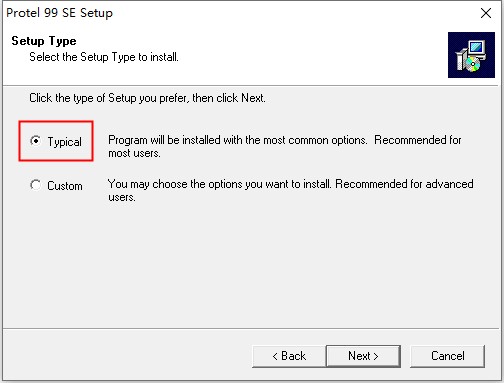

5、选择安装类型，选择typical典型的进行安装；

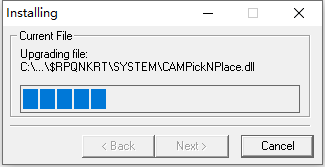

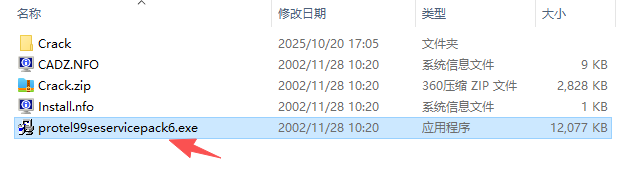

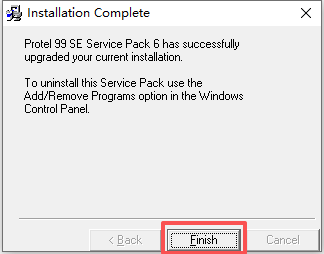

6、回到安装包，打开“Servicepack6”文件夹，以管理员身份运行“protel99seservicepack6.exe”程序文件，随后按图安装即可。

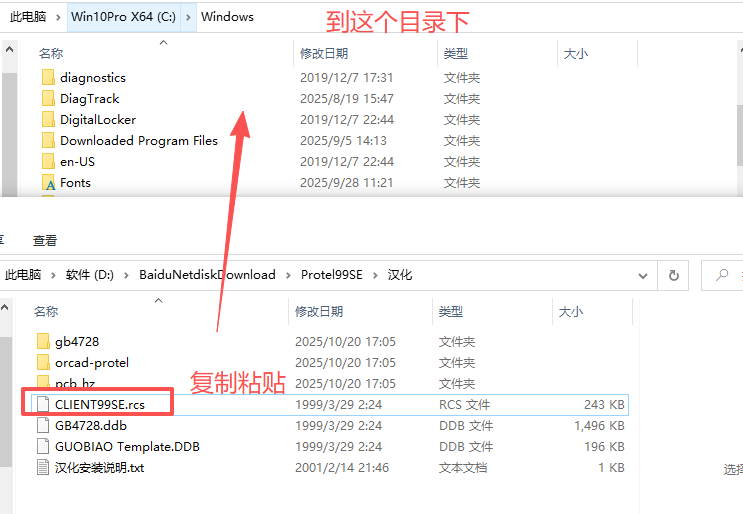

7、回到安装包进行汉化，打开“汉化”文件夹，将文件夹内的“CLIENT99SE.rcs”文件复制粘贴到Windows根目录下（默认为C:\Windows），再次打开软件即为汉化版，如图所示。

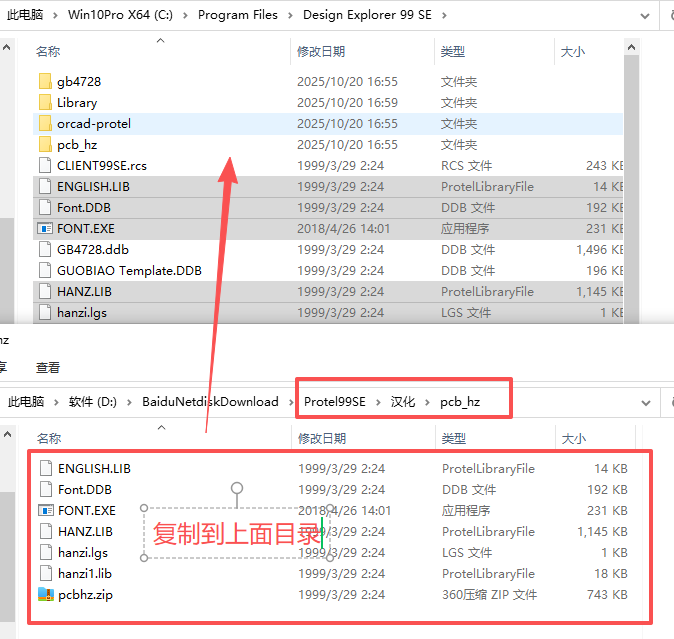

8、安装PCB汉字模板：回到安装包，打开“汉化”文件夹里面的“pcb_hz”文件夹，将文件夹内的所有文件复制粘贴到软件安装目录下（默认路径：C:\Program Files\Design Explorer 99 SE）；注意查看hanzi.lgs和Font.DDB文件的属性，将“只读”选项去掉。

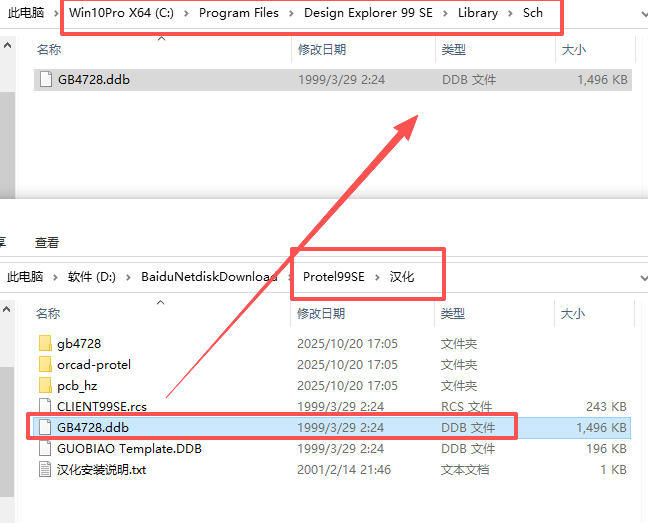

9、安装国标码库：将“汉化”文件夹内“GB4728.ddb”文件复制粘贴到Design Explorer 99 se/library/SCH目录中（默认为：C:\Program Files\Design Explorer 99 SE\Library\Sch），将其只读属性去掉。

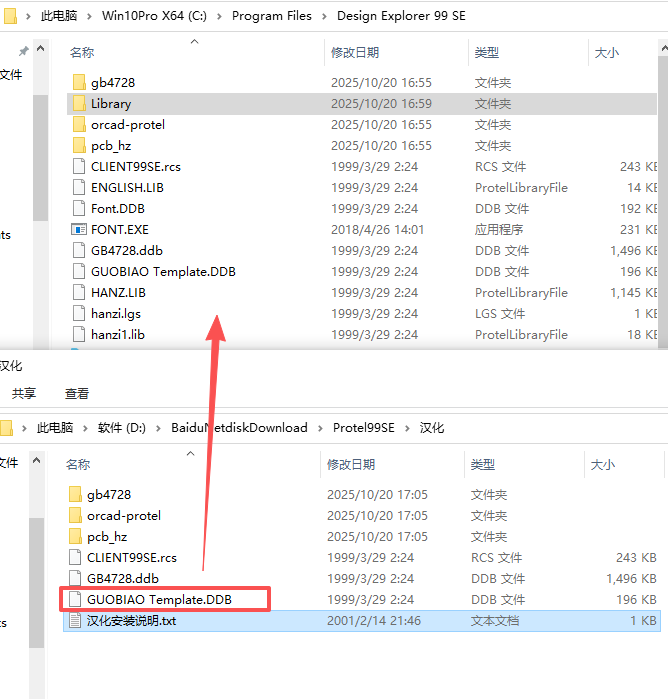

10、将“汉化”文件夹内的“GUOBIAO Template.DDB”文件复制粘贴到Design Explorer 99 SE根目录下（默认为：C:\Program Files\Design Explorer 99 SE），将其只读属性去掉。

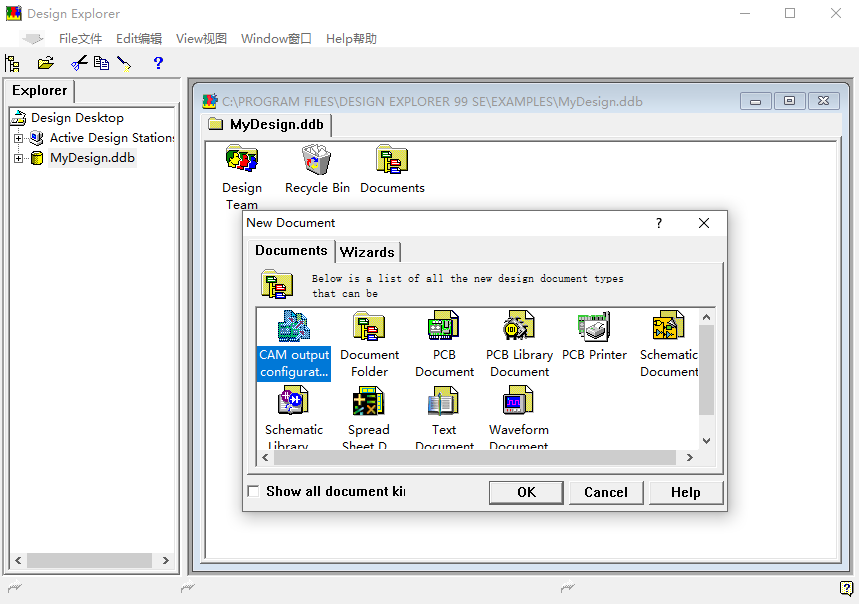

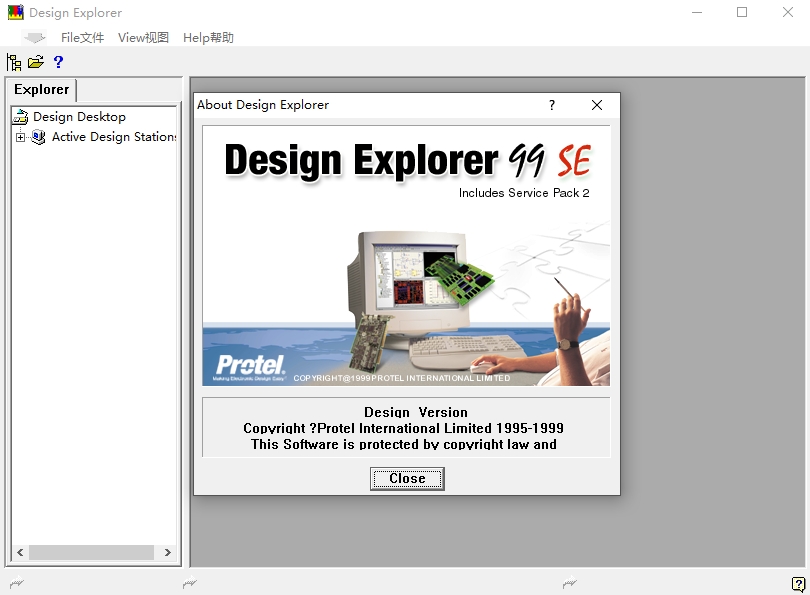

11、再次运行软件，软件界面如下图所示。

Protel 99 SE系统组成

1、电路原理设计部分（Advanced Schematic 99）

电路原理图设计部分包括电路图编辑器（简称SCH编辑器）、电路图零件库编辑器（简称Schlib编辑器）和各种文本编辑器。本系统的主要功能是：绘制、修改和编辑电路原理图；更新和修改电路图零件库；查看和编辑有关电路图和零件库的各种报表。

2、印刷电路板设计系统（Advanced PCB 99）

印刷电路板设计系统包括印刷电路板编辑器（简称PCB编辑器）、零件封装编辑器（简称PCBLib编辑器）和电路板组件管理器。本系统的主要功能是：绘制、修改和编辑电路板；更新和修改零件封装；管理电路板组件。

3、自动布线系统（Advanced Route 99）

本系统包含一个基于形状（Shape-based）的无栅格自动布线器，用于印刷电路板的自动布线，以实现PCB设计的自动化。

4、电路模拟仿真系统（Advanced SIM 99）

电路模拟仿真系统包含一个数字/模拟信号仿真器，可提供连续的数字信号和模拟信号，以便对电路原理图进行信号模拟仿真，从而验证其正确性和可行性。

5、可编程逻辑设计系统（Advanced PLD 99）

可编程逻辑设计系统包含一个有语法功能的文本编辑器和一个波形编辑器（Waveform）。本系统的主要功能是；对逻辑电路进行分析、综合；观察信号的波形。利用PLD系统可以最大限度的精简逻辑部件，使数字电路设计达到最简化。

6、高级信号完整性分析系统（Advanced Integrity 99）

信号完整性分析系统提供了一个精确的信号完整性模拟器，可用来分析PCB设计、检查电路设计参数、实验超调量、阻抗和信号谐波要求等。

功能介绍

1、多图纸设计

一个原理图设计有多种组织图纸方案的方法，可以由单一图纸组成或由多张关联的图纸组成，不必考虑图纸号，protel99se将每一个设计当作一个独立的方案，设计可以包括模块化元件，这些模块化元件可以建立在独立的图纸上，然后与主图连接。作为独立的维护模块允许几个工程师同时在同一方案中工作，模块也可被不同的方案重复使用。

2、原理图连线设计

确定起始点和终止点，Protel99se就会自动地在原理图上连线，从菜单上选择“Place/Wire”后，按空格键切换连线方式，自动连线、任意角度、45连线、90连线，使得设计者在设计时更加轻松自如。

3、检查原理图电性能可靠性

打开LCD Controller.ddb 设计数据库，点取LCD Controller 文件夹下的LCDController.prj原理图设计窗口，Protel99se可以帮助我们进行电气规则检查。

4、同步设计

在Protel99软件中使得原理图与PCB同步是容易的，Protel99se包含一个强大的设计同步工具，使得非常容易地在原理图和PCB之间转移设计信息。

5、建立材料清单

打开“4Port Serial Interface.ddb”设计数据库，找到“4Port Serial Interface”文件夹下面的“4Port Serial Interface.prj”文件设计窗口，选择“Reports”中的“Bill Of Material”菜单，按照导向器所给选项选择，完成选择，一个“Excel”风格的材料清单将被制成。

6、原理图仿真

Protel99se软件还提供了大量的仿真用元件，每个都链接到标准的SPICE模型。5800个仿真用元件分别在Sim.Ddb数据库的28个库中。

在Protel99se中执行仿真，只要简单地从仿真用元件库中放置所需的元件，连接好原理图，加上激励源，单击仿真。

7、布线设计

Protel 99se有三中布线方式：忽略障碍布线（Ignore obstacle），避免障碍布线（Avoid obstacle），推挤布线（Push obstacle）。我们可以根据需要选用不同的布线方式，在“Tools”工具菜单下选择“Preferences”优选项中选择不同的布线方式。也可以使用“SHIFT+R”快捷键在三种方式之间切换。

8、信号完整性分析

Protel99se包含一个高级的信号完整性仿真器，它能分析PCB设计和检查设计参数的功能，测试过冲、下冲、阻抗和信号斜率要求。如果PCB板任何一个设计要求(设计规则指定的)有问题，可以从PCB运行一个反射或串扰分析，以确切地查看其情况。
