这篇文章主要介绍了Altium Designer 16这款电子设计辅助工具的新功能和改进。作为工程师常用的PCB设计软件，AD16在功能强大和易用性之间找到了平衡点，成为市场上的热门选择。
文章详细列举了AD16的多个新功能，包括新增的PCB绘图编辑器、USB 3.0模式的xSignals向导、3D测量工具等。这些改进不仅提升了设计效率，还解决了用户在实际操作中遇到的一些痛点问题。
作为一名电子工程师，我对这些新功能感到兴奋。特别是PCB绘图编辑器和3D测量工具，这些功能无疑会让我们的工作更加高效。此外，官方不再支持Windows XP也是一个明智的决定，毕竟现代操作系统更能发挥软件的性能。
总的来说，AD16在功能上的提升非常显著，尤其是对新手用户来说，默认设置的变化让上手变得更加友好。如果你正在寻找一款强大且易于使用的PCB设计工具，AD16绝对值得一试！
altium designer 16是一款高效专业的机械电子设计辅助工具，一般简称为ad16，为电子设计工程师提供了全面、高效的原理图和PCB设计解决方案。目前软件集成了设计、仿真和制造的全部过程，帮助工程师节省时间和精力，提高设计效率。同时Altium Designer在功能强大和易用性之间取得了完美的平衡，已成为市场上应用最广泛的印刷电路板设计解决方案。
与上一版本相比，altium designer 16继续提供新功能以及对软件核心技术的增强，同时也解决了许多通过AltiumLive社区的BugCrunch系统提出的客户问题。比如ad16增加了一个新的PCB绘图编辑器，这是一种创建电路板设计生产图形文件的替代方法；同时为PCB编辑器带来了一些小而有益的改进，包括增强的无效设计规则标记、更简单的机械层重命名方式，以及文本字符串的增强对齐控制。还有增强的元件链接同步、原理图增强功能、PCB 3D中的新测量模式等等，大大提高了用户的工作效率。ps：这里小编带来的是altium designer 16中文激活版，附带的补丁文件和许可证文件可以完美成功激活软件，下文有详细的安装教程。
altium designer 16全新功能
1、制图员 - 新的PCB绘图编辑器
为了在PCB制造的输出文件中提供更多的内容灵活性和细节，Altium Designer 16.1现在提供了一种创建电路板设计生产图形文件的替代方法。基于专用的文件格式和一套绘图工具，新的Altium Draftsman绘图系统提供了一种互动方式，将制造和装配图纸与自定义模板、注释、标注和备注结合起来。
2、USB 3.0模式的xSignals向导
xSignals向导简化了为设计中的关键信号定义扩展信号路径的过程。xSignals简化了定义合适长度和匹配长度设计规则的过程，这些规则随后可用于交互式长度调整。这个版本新增了向导的USB 3.0模式。
3、PCB 3D中的新测量模式
3D间隙检查非常适合检测碰撞，但设计的同样重要的方面是确保那些间隙是正确的。那些按钮之间的距离对了吗？连接器表面和外壳之间的间隙是多少？显示器下面有多少空间？这些问题现在可以通过新的3D测量工具来回答。
4、PCB增强功能
Altium Designer 16.1为PCB编辑器带来了一些小而有益的改进，包括增强的无效设计规则标记、更简单的机械层重命名方式，以及文本字符串的增强对齐控制。虽然它们各自很小，但它们共同增强了您的PCB设计体验，并有助于提高生产力和效率。
5、原理图增强功能
Altium Designer 16.1为原理图编辑器带来了一些小而有益的改进，包括为查找相似对象功能增加了额外的范围，并在使用网络颜色覆盖功能突出显示总线或相关网络时包含了总线入口对象。虽然它们各自很小，但它们共同增强了您的原理图捕获体验，并有助于提高生产力和效率。
6、增强的元件链接同步
设计是一个进化的过程，新的元件被添加，现有的元件被移除。解决元件同步问题的过程已经简化，引入了自动元件链接功能，使过程更简单、更直观、更合乎逻辑。
7、Altium Designer默认偏好设置的变更
这个版本的Altium Designer看到了一些小而有益的默认设置变更，关于Altium Designer偏好设置。这些变化 - 跨越软件的各个领域 - 在使用软件时为所有用户提供了一个更好、更直观的起点，尤其是对于那些新接触Altium Designer环境的用户。
8、其他增强功能和改进
在这个版本的Altium Designer中值得一提的几个额外项目 - 首先，官方不再支持在Windows XP上运行Altium Designer。从这个版本开始，您将无法安装16.1（或更高版本），也无法从之前的版本中更新。
第二个增强功能涉及到在Altium Designer内部生成的基于HTML的报告。现在，当报告作为主设计窗口中的活动文档查看时，您可以再次使用右键上下文菜单中可用的打印命令来打印这些报告。
ad16中文免费版安装教程：

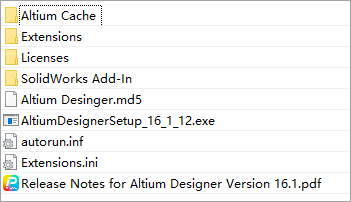

1、下载解压，得到altium designer 16中文激活版，含AD Drug by UniSoft.rar补丁和许可证文件；
2、将AD16.1.12.iso文件夹解压，双击“AltiumDesignerSetup_16_1_12.exe”开始安装。

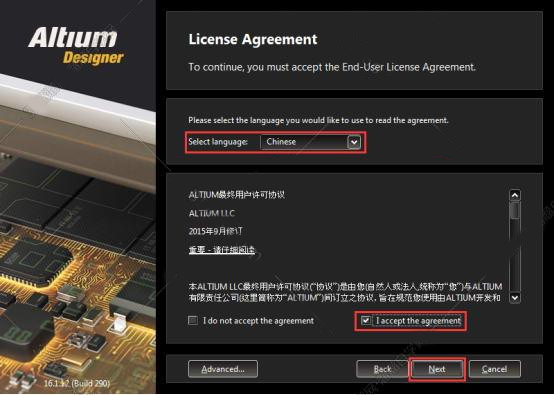

2、选择chinese中文，再根据需要选择安装，直到安装完成。

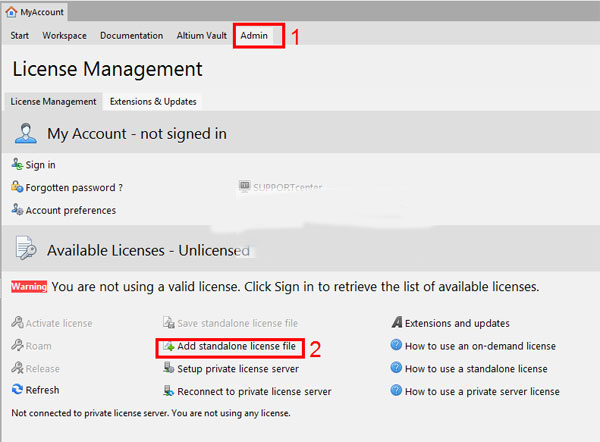

3、安装完成后，运行altium designer 16，打开myaccount——Admin——Add standalone license file.

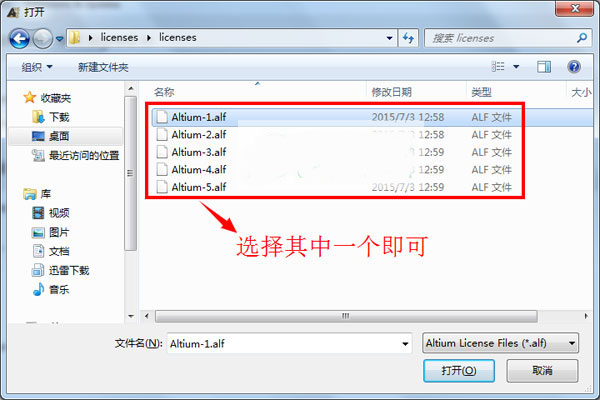

4、下载并将补丁licenses.rar解压并打开，里面有5个文件，选择随意一个文件后点击“打开”。

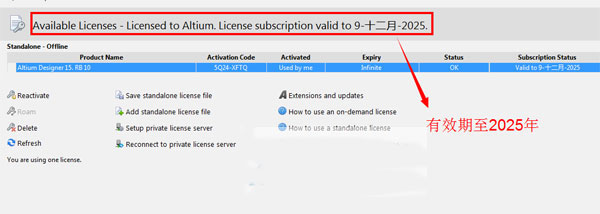

5、大功告成，和谐完成，有效期到2025年，足够用。

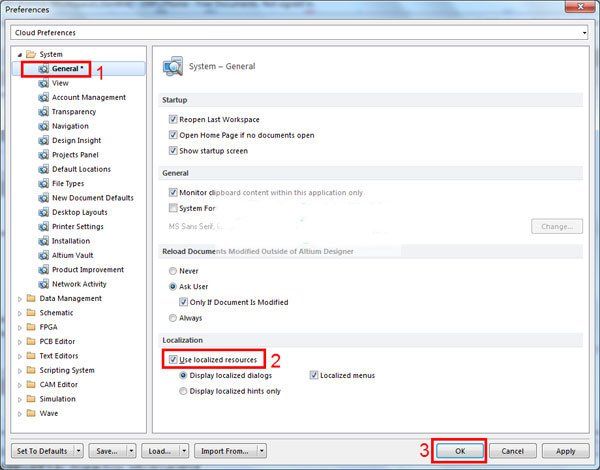

6、接下来是设置中文，点击菜单界面的“DXP”--“Preference”--“system”--“general”--“use localized resources”，再重启一下，打开软件就是简体中文了。
ad16软件功能
1、网络颜色同步
通过原理图设计和PCB布线之间的网络颜色同步，确保文档的准确性和可视性。通过可控的ECO指令，即时同步网络颜色到PCB布线中。
2、TECHNOLOGY- AWARE XSIGNALS 向导
利用先进的xSignals向导，轻松准确地设计高速电路板。为DDR3自动创建xSignals分类并匹配长度规则。
3、元件布局系统
应用新的元件布局系统，高效应对板卡设计。在板卡设计时，可以动态放置和拖拽元件，并进行推挤、避让或与其它元件对齐。
4、可视化间距边界
通过可视化间距边界功能，可以实时清晰地查看布线策略的影响。在走线时可以看到走线和元件之间的距离间隙，轻松应对高密板。
5、3D STEP模型生成向导
使用3D STEP模型生成向导轻松生成最真实、准确和数据丰富的3D模型。将您的实体电路板精确体现在实时原生3D PCB上。
6、PADS® LOGIC 导出器
应用 PADS® Logic导出器，将设计数据从Altium Designer导出到PADS®，节约您的设计时间。应用Altium Designer进行高级版图设计，之后即时将原理图和PCB版图导入到PADS® 中。
7、孔公差定义
为焊盘和过孔定义特定的公差值，确保PCB制造的可靠性。指定精确的孔公差，并将其作为生产数据的一部分，确保每次生产时一次通过。
8、高级元件搜索
在Vault浏览器中应用高级查找选项，轻松准确地找到您设计中所需的元件。根据您的特定需求来定制搜索选项，并且可以将搜索项收藏，以备后用。
9、离线设计系统
您通过离线设计系统向外界分享的网络数据可以尽在您的掌控中。轻松使用Altium Designer 为指定应用设定连接，包括您的偏好分享、许可证服务器、元器件供应商连接等。
10、集成的TASKING PIN MAPPER
利用集成的TASKING Pin Mapper，随时分享PCB与嵌入式软件项目间的设计数据。 节省Altium Designer与TASKING工具之间引脚分配、处理器芯片标识符和符号名称的转换时间。
11、新型设计规则编辑器
应用新的设计规则编辑器，可以轻松创建和管理高级设计规则。通过合理的查询验证接口，准确理解查询语句之间的关系，避免设计规则冲。
