cam350 15.0免费版下载-pcb电路设计软件DFMStream 15.0&BluePrint-PCB 7.0下载附安装教程

DFMStream 15.0和BluePrint-PCB 7.0是一款经典的PCB电路设计软件套件，包含cam350 15.0和Blueprint-PCB 7.0两个核心工具。其中cam350主要用于PCB设计的前期准备和后期制造文件生成，帮助设计师高效完成从设计到生产的转换。而BluePrint-PCB则专注于生成全面的电子图纸，推动PCB的制造、组装和检测流程。

新版本的cam350引入了强大的模具设计器功能，支持自定义模具形状和参数设置，特别适合SOIC或PLCC图案的设计。此外，网表和设计比较功能得到了优化，能够更精准地定位开路和短路问题，并增强了网络可见性和颜色控制。软件还新增了与Cadence Allegro的集成，进一步提升了设计协同能力。

Blueprint-PCB则通过自动化文档处理和电子图纸生成，简化了PCB制造流程。它可以从CAD数据自动创建视图和细节，并支持即时工程更改和无应用查看功能。

总的来说，DFMStream 15.0和BluePrint-PCB 7.0为电子设计师提供了高效、精确的工具组合，特别适合需要大批量生产的项目。对于追求高质量PCB设计和制造的工程师来说，这两款软件无疑是非常实用的选择。

DFMStream 15.0&BluePrint-PCB 7.0是一款非常经典好用的pcb电路设计软件，包括了cam350 15.0和BluePrint-PCB 7.0两个软件套件，其中cam350 15.0是一款电子设计自动化软件，主要用于电路板设计的前期和后期制造准备阶段，包括设计验证、数据准备和制造文件生成等，旨在提供一种高效、精确的方式来处理电路板设计与制造之间的转换。而BluePrint-PCB 7.0是全面的PCB文档，能够与用户的PCB CAD系统或CAM350协同工作，帮助用户快速生成全面的电子图纸，以推动PCB制造、组装和检测过程。

目前cam350 15.0通过分析、准备和优化用于制造的PCB设计文件，使PCB CAM工程部门自动化。该解决方案有效地管理每个操作，为大批量生产做好准备，并提供强大的功能。新版本引入了一个新的模具设计器，增强了Netlist和Design Compare以及Subscription定价。具体包括：模具设计器允许用户利用PCB制造数据来更好地控制模具创建，支持轻松创建自定义大小的模具形状，模具设计器还支持使用鞋跟和鞋尖参数为SOIC或PLCC图案定制模具，增加了对外部网络的内部网络点的支持等等。ps：这里小编带来的是cam350 15.0免费版，此版本包括了相应的补丁文件和许可证生成器，配合一起使用，可以完美成功激活软件，其详细的安装教程可参考下文操作。

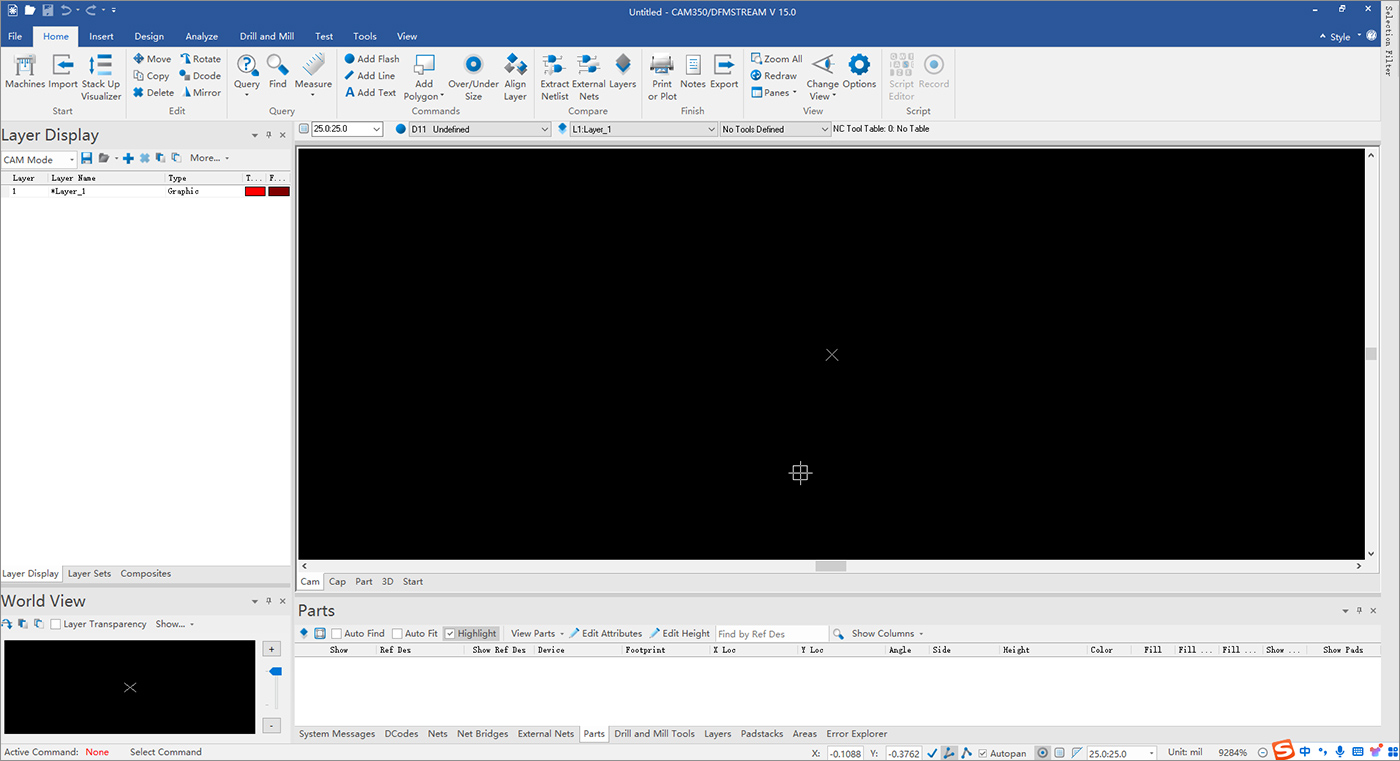

pcb电路设计软件DFMStream 15.0&BluePrint-PCB 7.0

cam350 15.0新功能：

一、模具设计师：

1、模板设计器是一个新模块，它有助于创建来自导入的制造数据的自定义粘贴掩模模板。

2、Stencil Designer自动为闪光灯和焊盘创建自定义粘贴掩模模具。

3、模具设计器允许用户利用PCB制造数据来更好地控制模具创建。

二、一些功能包括：

1、以交互方式选择特定模式以转换或自动转换与现有模具库匹配的模式。

2、使用模具库和管理工具创建新的模具库，或跨项目或跨工程团队共享模具库。

3、轻松创建自定义大小的模具形状，如Homeplate、Cpad、Dogbone或应用偏移或缩放来调整现有模具形状的大小。

4、模具设计器还支持使用鞋跟和鞋尖参数为SOIC或PLCC图案定制模具。

三、增强功能

1、网表和设计比较

- 对精确定位开路和短路位置的算法进行了修改。

- 增加了对外部网络的内部网络点的支持。

- 改进了CAM网络、外部网络和非CAM网络元素的可见性和颜色控制。包括隐藏/显示网络的新功能。

- 引入了新的视觉辅助工具，以提高网眼和短裤的视觉效果。

2、自动对齐图层–在自动导入过程中，或在导入后以交互方式将设计中的所有图层自动对齐到公共原点的新功能。

3、面板设计与BluePrint-PCB集成–通过与BluePrint的集成，CAM350可以共享在BluePrint中创建为文档的组装面板，用于制造文件输出，包括V-score、工厂标签和基准。

4、新Cadence Allegro集成–Cadence Allegro或OrCAD PCB Designer中创建的PCB设计可以通过新的自动集成传递给CAM350。使用Cadence工具菜单中嵌入的新功能启动数据传递并启用交叉探测。对于增强的DFM分析，集成选项包括传递PCB Editor约束区域和创建自定义流。在CAM350中研究错误时，错误标记将被反向注释到PCB Editor，以改进设计错误的导航。

cam350 15.0免费版安装教程

1、下载解压，得到pcb电路设计软件DFMStream 15.0&BluePrint-PCB 7.0原程序和patch激活文件和许可证文件；

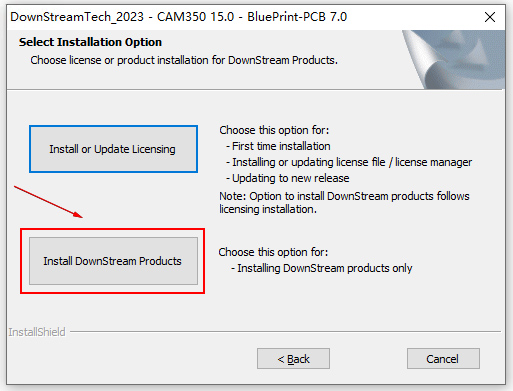

2、安装DownStream_2023_b2053.exe，不要安装许可证管理器，选择第二项进行安装；

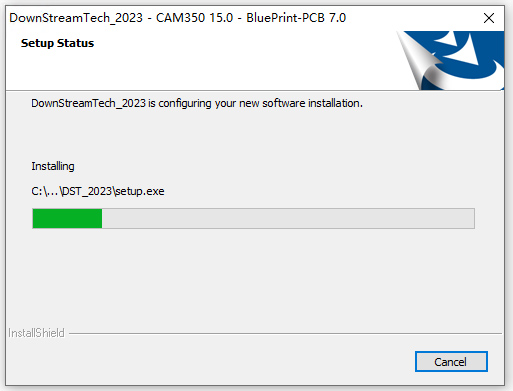

3、软件自解压中；

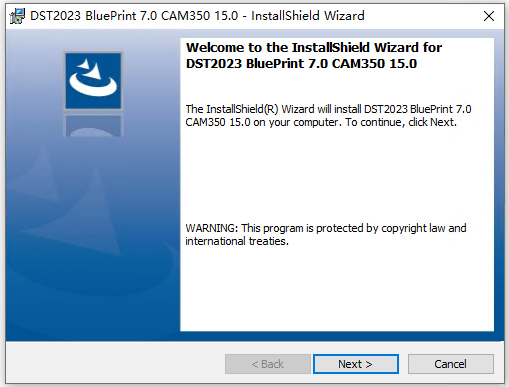

4、点击next继续安装；

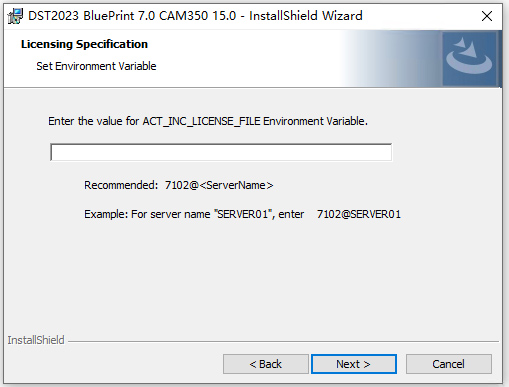

5、不填，点击next继续安装，

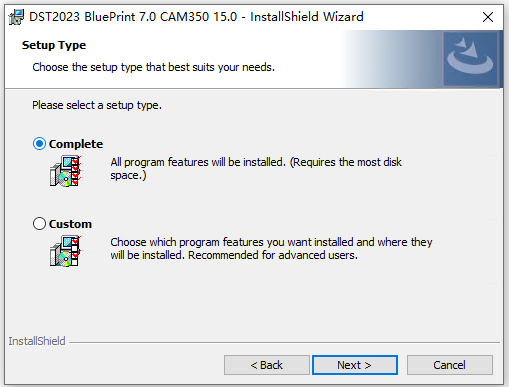

6、选择第一项Complete安装；

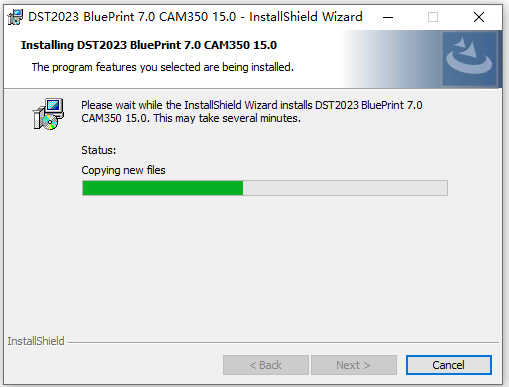

7、正在安装软件中；

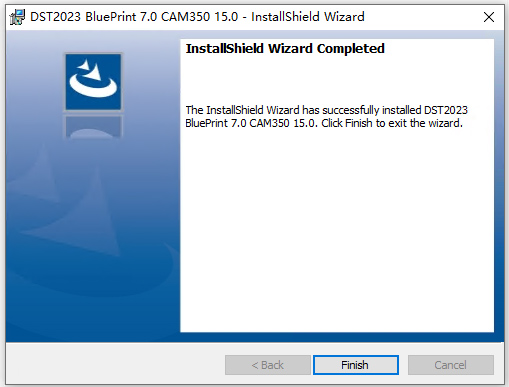

8、成功安装软件；

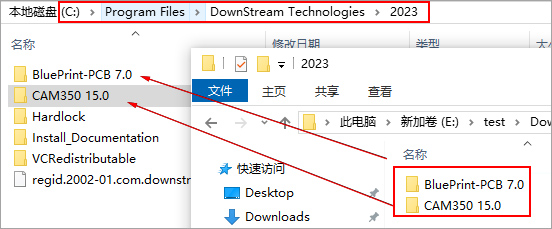

9、接下来，将patch文件夹下的BluePrint-PCB 7.0和CAM350 15.0复制到软件安装目录替换；

一般默认安装目录【C:\Program Files\DownStream Technologies\2023】

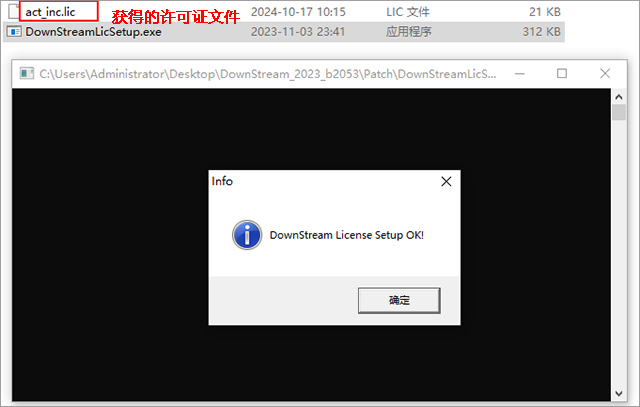

10、运行DownStreamLicSetup.exe以获取许可证文件，您无需担心CAM350许可证使用页面，可以访问所有功能；

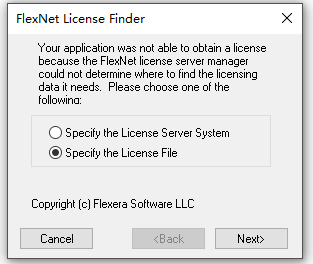

11、打开软件，选择第二项，加载你获得的许可证文件；

12、好了，软件成功激活，以上就是pcb电路设计软件DFMStream 15.0&BluePrint-PCB 7.0的详细安装教程。

软件功能

一、cam350 15.0功能

1、导出

Export Gerber（274D、274X、Fire9000、Barco、DPF）、NC Drill&Mill（Excellon、Sieb&Meyer）、IPC-D-350、网络列表（所有专有网络列表，IPC-D-356&356A）

2、修改

进行编辑、添加和更改

3、优化

Draw-to-Custom、Draw-to Flash、Draw-to-Raster多边形转换、网络列表提取、丝网剪辑、冗余焊盘和数据删除及撕除。

4、设计规则检查（DRC）

间距检查，环形检查，间距直方图，铜面积计算，图层比较，网络检查。

5、流规则编辑器

提供定义DFF、DFA和DRC规则检查方案的能力，以便在多个印刷电路板设计中重复使用。还支持在特殊区域（如BGA或Wire Bond）执行不同的分析，并对设计的其余部分运行标准分析。

6、基本NC编辑器

用于处理NC-Drill和NC-Mill数据。包括导入、导出和创建功能。还包括小编辑，用于更改钻具定义、将基本铣削路径添加到装配面板以及更改或使用折断片。

7、快速阵列

自动化子面板过程。允许创建面板模板，可以使用和存储这些模板以供重用。以自动单步模式或使用电子表格模式填充面板以进行总控制。不允许使用符号。

8、ODB++导入

导入Mentor/Valor ODB++设计交换格式。

9、IPC2581导入

导入IPC2581设计交换格式。

10、DXF接口

CAM350的双向DXF支持。处理填充实体、真文本、块、嵌套块、自动生成光圈表等。

11、交叉探测接口

动态链接允许与相应的Cadence Allegro、Mentor PADS或Mentor Expedition设计数据库协调查看CAM350制造数据库。

12、自动化工具包（包括宏调试器）

宏脚本开发调试器。设置观察点和智能断点，分析变量等。

13、DFM（基本和高级）

制造基本设计（DFM）–搜索酸阱、铜条和锡焊条的设计。自动修复可制造性问题，如酸阱、铜片、掩模片、热不足以及掩模覆盖导致的焊料桥接。基本DFM支持的数据格式包括Gerber，以及智能格式ODB++、IPC2581和PADS ASCII。先进制造设计（ADFM）–针对不同CAD数据类型的智能DFM检查。CAD数据类型的示例包括管脚类型（直通、SMD、Pressfit）、通孔类型（直达、SMD，盲孔、埋入、激光和套管）、孔类型（贯通、盲孔、埋置、激光、反钻和双钻）。此外，ICT测试点状态被分配给引脚和过孔。支持的智能数据格式包括IPC-2581、ODB++和PADS ASCII格式。

14、ODB++导出

导出Valor ODB++交换格式。这增加了与各种制造厂的兼容性。

15、IPC2581出口

导出IPC2581交换格式。这提高了与各种EDA工具和装配制造厂的兼容性。

16、设计分析器

分析设计并创建用于制造报价和设计鉴定的设计报告。

17、面板编辑器

自动化整个小组化过程。允许创建面板模板、智能优惠券、钉孔、基准和标题栏。以自动单步模式填充面板或使用电子表格进行总控制。排气和盗窃也是完全自动化的，可以用用户定义的图案在正负极性中处理多层。

18、高级NC编辑器

先进的编辑环境自动化了涉及印制电路板和面板铣削和钻孔的制造工作。注意：如果要添加高级NC编辑器模块的配置中尚未包含基本NC编辑器模块，则需要购买基本NC编辑器。

19、逆向工程

反向工程是FabFactory和CAM350独有的功能，允许您从非智能Gerber数据开始，并将其转换为CAD系统可以理解的智能格式。支持的项目包括网络列表信息、带有参照标示元件的零件信息以及一些属性数据。请与您的销售代表核实哪些CAD界面支持属性。
