zdm cad辅助设计软件 v15.5

ZDM CAD辅助设计软件是一款专为水利水电设计师打造的高效工具，基于AutoCAD平台开发，功能强大且实用，能显著提升设计师的工作效率。它集成了绘图、编辑、计算统计、文字处理等多种功能模块，涵盖施工、建筑、水工等专业领域，并支持多种版本的AutoCAD和浩辰CAD软件。新版本优化了计算命令，进一步提升了软件的专业性和实用性。

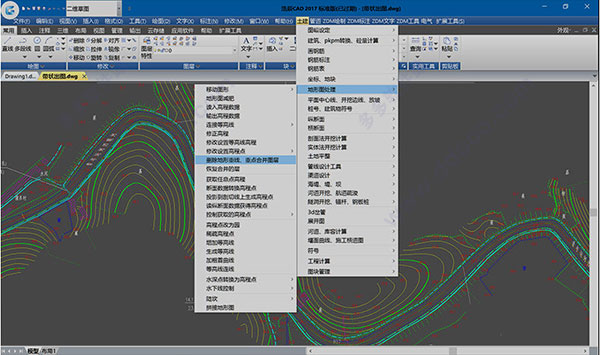

软件采用分布组件工具集设计，用户可以轻松找到所需工具并灵活运用。其功能包括钢筋图绘制、断面法开挖计算、三维实体开挖、土地平整、管道设计等，几乎覆盖了水利水电设计的各个方面。此外，ZDM还支持自动生成施工横道图、施工强度曲线以及建筑规划图等功能。

对于安装，用户需要先确保已安装AutoCAD软件，然后按照教程完成ZDM的安装和激活。常用命令如UP（用于尺寸标注更新）、LJH（用于动态标注文字）等也方便了设计师的工作流程。

总的来说，ZDM CAD是一款非常适合水利水电行业的设计工具，功能全面且操作灵活，能极大提升工作效率。如果你从事相关领域，这款软件绝对值得一试！

软件功能

1、AutoCAD 绘制、编辑、计算统计、文字处理扩展功能及工程常用图形绘制。

2、钢筋图软件包（钢筋绘制、标注、自动生成钢筋表材料表、图、表关联修改）。

3、断面法开挖计算（桩号设置、地形图切剖面、纵横断面自动生成、分类计算断面面积，统计工程量）。

断面放坡法开挖计算（直接在平面地形图上生成坡脚线，计算工程量）。

4、三维实体开挖计算软件包（生成三维实体地形，挖、填实体，计算开挖）。

5、土地平整，土方计算（可计算平整为阶梯形、坡面的土方量）。

6、自动生成水电工程常用管道附件展开图、通过相贯线生成任意岔管展开图。

7、溢流堰曲线自动生成、渡槽计算、库容计算、河道断面数据提取。

8、施工横道图绘制、施工强度曲线、人工曲线自动生成软件包。

9、建筑规划软件包（建筑平立面图绘制，写坐标自动生成坐标表、面积长度分类计算统计）。

10、电气软件包（常用电气接线图、设备绘制、端子图自动生成）。

11、管道软件包（管道单、双线图、管道附件绘制、材料统计，自动生成材料表、）。

12、渠道开挖工程量计算、管线设计工具软件包。

zdm cad辅助设计软件安装教程：

1、ZDM是基于AutoCAD平台上的辅助工具，所以在安装之前，请确保本机已经AutoCAD软件！

AutoCAD下载地址：https://www.ddooo.com/zt/dnsprj.htm

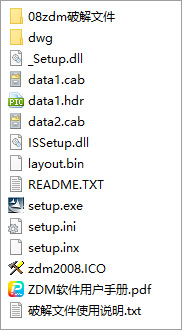

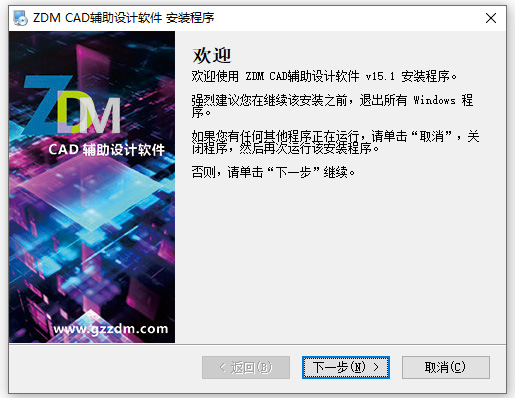

2、以安装zdm2008单机版为例，双击“setup.exe”文件，根据提示完成ZDM安装；

3、再将补丁文件复制到安装目录下，替换同名文件即可；

4、而zdm cad辅助设计软件安装即可；

常用命令说明

命令：up

功能：可设定比例、小数点后位数，对尺寸进行更新。可将自动标注尺寸数字更新为固定数值，也可将固定的尺寸数字更新为自动标注的尺寸数值。可选择其他的尺寸格式，结果更新后的尺寸格式将和选择的尺寸格式一致。可给定标注字高，箭头长度进行尺寸更新。

命令：ljh

功能：能在标注文字时调用词组管理系统输入词组。动态标注文字。若输入文字的中间加“|”符号则可分线上下两行标注。如果选择多行词组（既在词组间加分号）则可实现多行标注。可选择旋转文字，可将标注旋转90度。可选择有箭头指向标注。可选择集中或平行引出标注。

命令：tbz

功能：可动态调整行宽度，标注多行MTEXT文字，并绘出文字框和文字框指向。

命令：cct

功能： 可修改文字，动态调整行宽度，标注多行MTEXT文字，并重新给出文字框指向。

命令：ljbz

功能：可采用横向或竖向方式对零件进行标注。

更新日志

v15.5版本

1.优化DXPM剖切精度

2.优化GJD命令.增加支持交点捕捉生成点钢筋

3.修复whddm一些情况下输出文件错误
