浩辰CAD电力2025中文版是国内首款支持浩辰CAD和ACAD的电力设计软件。在软件内拥有十分强大的软件功能特色和界面设定，在界面设定采用了十分简洁的方式构造，所有功能都是一目了然，只需要点击你需要的功能就立刻跳转到对应界面。并且软件使用过程不会出现烦人的弹窗内容，保证让用户有个十分满意的使用体验。而在功能方面则是为用户提供超快绘图、超快计算、系统图，以及主接线图的构建与计算等，保证能满足众多设计师的需求。对此，有需要的用户不妨下载体验一下。
浩辰CAD电力2025新增功能
1、高效绘图：浩辰CAD 电力2025提供了丰富的电源符号库和元件库，用户可以直接调用这些符号和元件进行快速绘图。同时，软件还支持自定义符号和组件，满足用户多样化的设计需求。此外，该软件还支持批量打印，绘图合并和分割，大大提高了绘图效率。
2、智能计算分析：软件具有多种功率计算模块，如短路电流计算、潮流计算、负载计算等。用户可以直接在软件中进行计算和分析，而无需切换到其他专业软件。这些计算模块不仅精度高，而且计算速度快，为用户提供可靠的数据支持。
3、3D建模：浩辰CAD 电力2025支持3D建模功能，用户可以根据设计要求创建3D模型，进行空间布局和碰撞检测等操作。这不仅提高了设计的直观性和准确性，而且可以帮助用户在设计阶段识别和解决潜在的问题。
4、数据库管理：软件提供强大的数据库管理功能，用户可以将设计数据存储在数据库中，方便后续查询、修改和重用。同时，软件还支持与主流的
浩辰CAD电力功能介绍

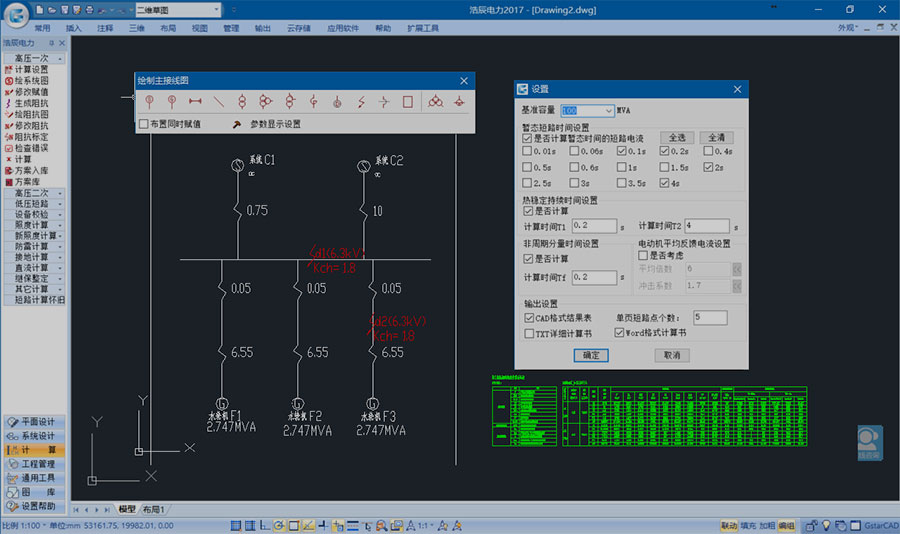

1、短路计算
短路电流计算实现系统图搭建与CAD兼容，轻松搭建所需要的主接线系统。系统搭建完成，自动转换为阻抗图，一键获取计算结果。

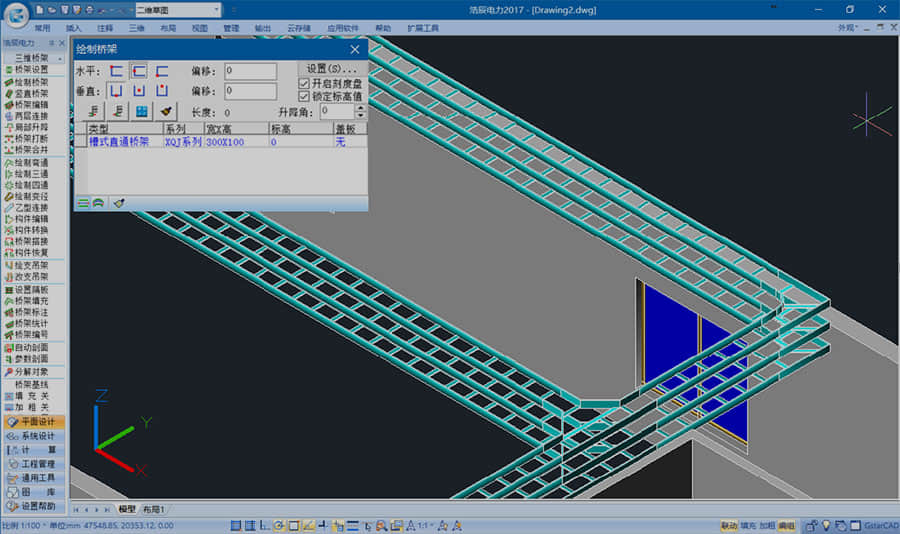

2、三维桥架
二三维同步绘制桥架、电缆沟、配电柜。实现配电柜与电缆沟一体设计，双排布置，并可以自动生成剖面图。

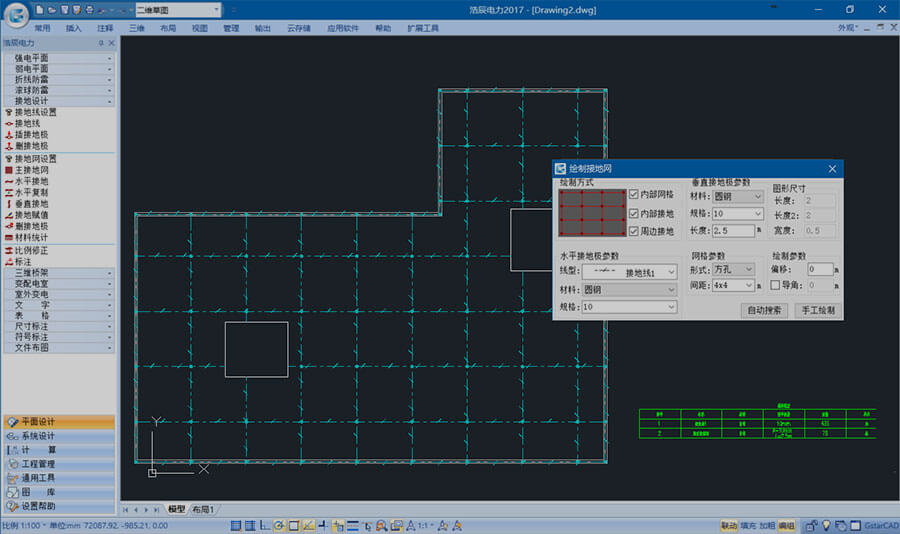

3、接地设计
接地线线型自由选择，可随意绘制主接地网，也可根据建筑物外轮廓自动生成接地网。

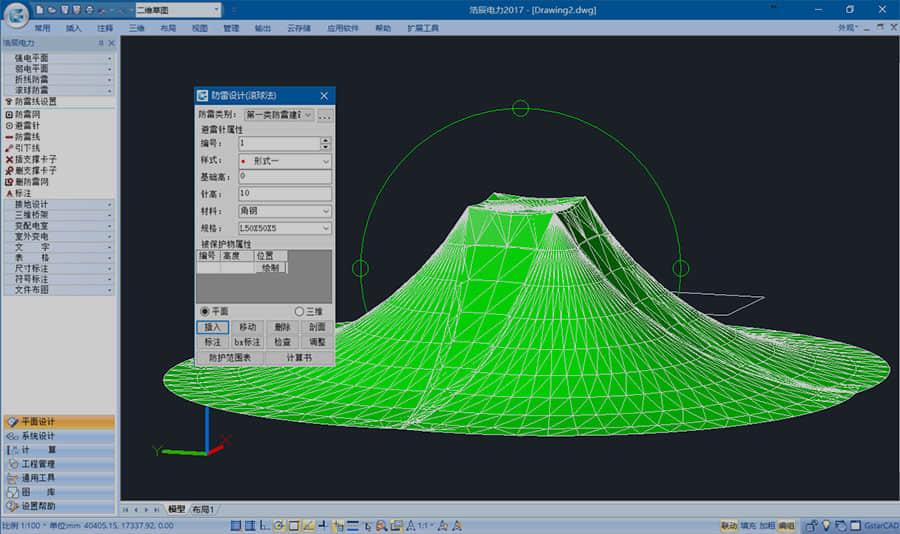

4、防雷设计
防雷设计直观显示保护范围，生成三维图形动态观察，可人为控制两针或多针的联合保护范围。

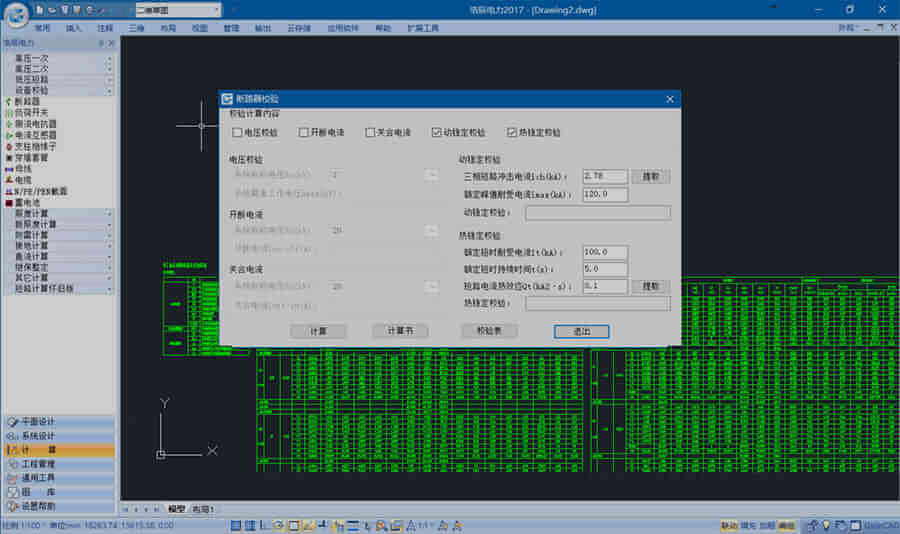

5、电力计算
全新电力专业计算，涵盖几乎所有电力常用计算使您在面对计算时倍感轻松。采用向导式计算方法，用最简单的过程计算出正确结果。
6、平均照度计算
快速拾取多层建筑图，读取每个房间的面积和高度。可选现行值或目标值一键计算，生成计算书并把结果返回到图中，生成布置效果图。

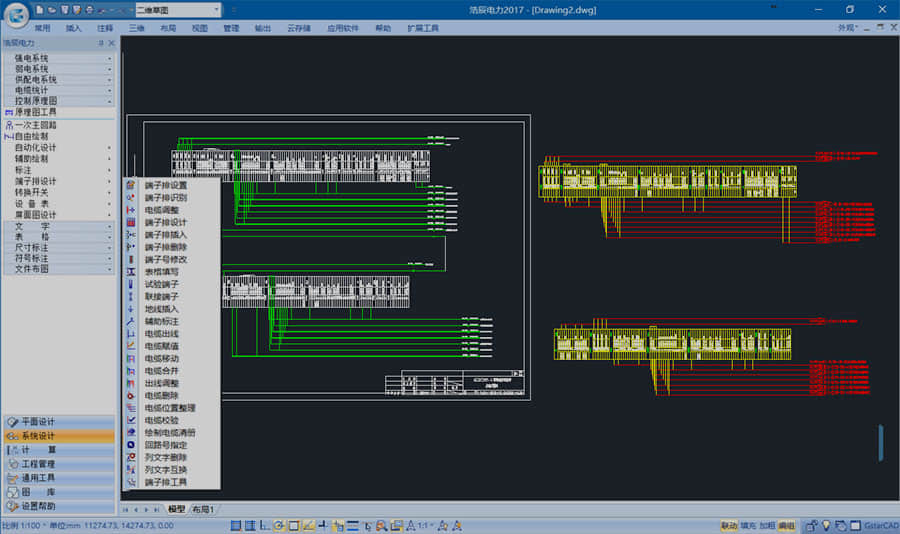

7、控制原理图
包括原理图自动化设计，端子排设计及用户端子排识别功能，既能从原理图中自动生成端子排及电缆清册，也能从已有端子排中进行。
浩辰CAD电力2025中文版软件使用教程
一、基础操作
1、界面布局
菜单栏：包含文件、编辑、绘图、参数化等核心功能。
工具栏：提供常用命令按钮（如绘图、修改、标注等）。
绘图区：显示设计图纸，支持缩放、平移等操作。
命令行：输入命令或查看操作提示。
2、文件操作
新建文件：点击“新建”按钮或输入NEW命令。
打开文件：点击“打开”按钮或输入OPEN命令。
保存文件：点击“保存”按钮或输入SAVE命令。
二、核心功能应用
1、参数化设计
几何约束：通过菜单栏的[参数化]按钮，可添加重合、共线、同心等12种几何约束类型。例如，选择[相切]功能，使圆与直线保持相切关系。
尺寸驱动：使用[相等]功能，使多条线段长度一致，标注自动更新。
2、智能标注
输入DIM命令，根据图形对象自动创建标注类型，预览尺寸和角度结果，无需频繁切换命令。
3、三维建模
支持RVT、IFC格式导入，与BIM软件交互协作。
支持STEP、IGES等三维格式，实现2D与3D数据转换。
4、批量打印
点击[扩展工具]-[打印工具]-[批量打印]，或使用快捷键BP。
选择打印对象、设备，勾选[多页文件]合并为PDF，或拆分为DWG/DXF文件。
三、高级功能
1、语音注释
点击集成面板，创建、录制、播放语音注释，并存储在DWG文件的图层中。
2、硬件加速
软件利用显卡GPU提升数据处理速度，实时高亮显示CAD图像。
3、插件管理
通过新增的插件应用管理器，统一扩展标准，用户可自由配置/升级插件。
四、实用技巧
1、快捷键使用
常用快捷键：L（直线）、C（圆）、DI（距离测量）、E（删除）。
自定义快捷键：通过[选项]-[用户系统配置]设置。
2、图层管理
使用图层管理器创建、命名、冻结/解冻图层，控制对象显示。
3、视图切换
使用[视图]菜单或工具栏按钮切换2D/3D视图，或通过鼠标滚轮缩放视图。
软件亮点
1、独家支持浩辰和AutoCAD双平台
2、超快绘图、超快计算，系统图、主接线图搭建与计算一气呵成
3、二维绘图，三维看图，二三维同步处理
4、快速生成保护范围，预览三维效果的防雷接地设计
5、智能且自动化控制原理图设计
6、全新电力专业计算，涵盖几乎所有电力常用计算
