嘿，我看了下PHOENICS这个软件，感觉它对咱们建筑学学生来说真是个宝藏工具。作为世界上第一款商业CFD软件，它主打的就是好上手，特别适合像我这样编程基础不太强的人。它能和SU模型完美配合，这点让我觉得特别贴心，毕竟建模软件用顺手了，再导入分析就省事多了。关于怎么建模导入，我看到有两种方法，CAD和SketchUp都行。我个人更倾向于用CAD，因为步骤挺清晰的：先拿影像地图当地基，用PL线勾出建筑轮廓，转成三维视图后拉伸高度，最后导出STL格式。这里有个关键点得记牢，导出的必须是三维实体，而且得放在第一象限，不然软件可能识别不了。导入时最好路径和文件名都用英文，避免乱码报错，这点我深有体会，之前就吃过亏。说到软件功能，它真的挺开放的。不像有些软件把参数锁得死死的，PHOENICS允许用户根据自己的需求去改程序和模型。特别是PLANT和INFORM这两个特性，让非计算机专业的人也能轻松调整计算程序，不用硬啃代码。GROUND功能更是让我眼前一亮，能自己添加或修改模拟模型，这对做个性化研究来说太方便了。兼容性方面，它支持各种CAD格式，dwg、dxf这些都能直接导入，省去了格式转换的麻烦。还有那个MOVOBJ功能，能定义物体的运动，比单纯的相对运动更灵活，适合模拟复杂场景。模型库也很丰富，二十多种湍流模型、多相流模型啥的都有，做不同类型的分析都能找到合适的工具。算法上除了传统的欧拉法，还提供了拉格朗日粒子轨迹算法，适用性更广。它还会考虑固体对流体的机械和热应力影响，这点挺严谨的，能提高模拟精度。VR虚拟现实界面也让操作体验升级了，不再是冷冰冰的命令行，视觉上更直观。最让我惊喜的是它自带一千多个案例和可修改的初始文件，这对新手来说简直是手把手教学。还有针对不同专业的模块，比如建筑模块FLAIR，参数都预设好了，不用自己从头调，能省下大量时间。总的来说，PHOENICS在易用性和专业性之间找到了很好的平衡，特别适合咱们这种既要搞设计又要搞分析的学生。

PHOENICS是世界上第一套计算流体与计算传热学商业软件，常用于计算室内外风环境及舒适度。PHOENICS与其他CFD软件的不同之处在于，它易于使用而且可以和SU模型进行良好适配，非常适合建筑学学学生使用。本站提供的是phoenics2019资源，欢迎下载体验！

phoenics2019下载

phoenics2019如何建立几何模型及导入

建立三维模型主要有两种方式，方式一CAD三维建模；方式二SketchhUp三维建模。本操作以CAD建模为例。

1、建立CAD模型

以影像地图为外部参照，绘制研究地块的CAD模型。首先，用PL线描出建筑群的外轮廓，转为三维建模视图，对建筑高度进行赋值拉伸，最后全部选中建立组件，导出STL 格式文件。

【注意】CAD模型导入PHOENICS软件时，CAD的导出必须是三维实体图形；图形实体位于第一象限；输出格式为STL。

2、导入PHOENICS

2.1 新建文件，调出【VR Editor】

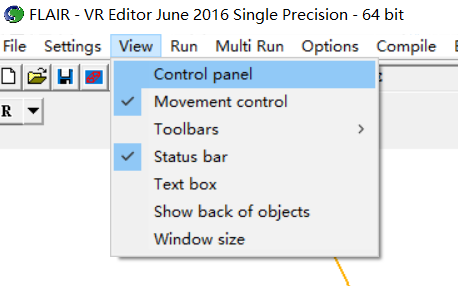

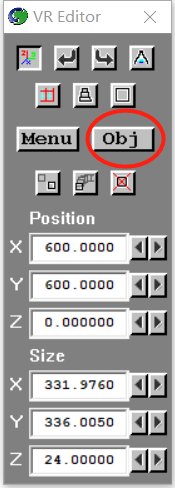

点击菜单栏的【File】-START NEW CASE-FALIR-OK，打开菜单栏【View】-Control panel，即可出现VR Editor快捷菜单，单击Obj菜单。

2.2 导入CAD组件模型

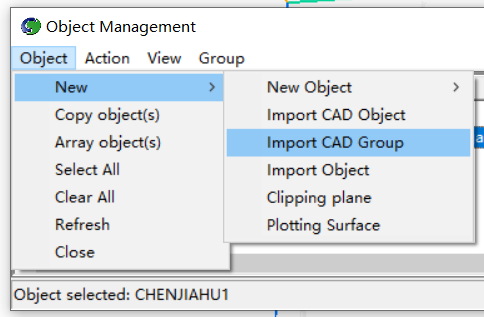

弹出Object管理菜单，选择Object—New，显示New Object（新建物体）、Import CAD Object（导入CAD文件）和Import CAD Group（导入CAD组件）；

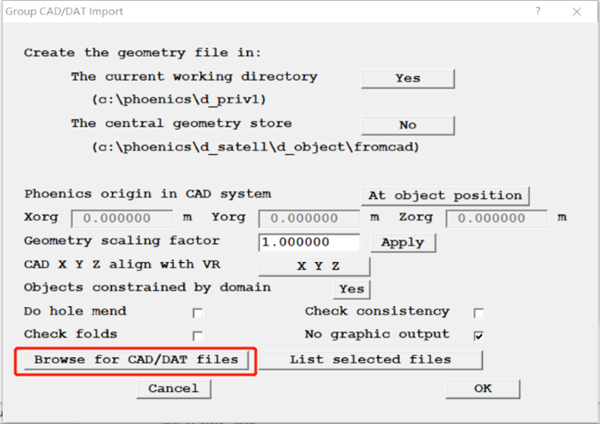

选择打开Import CAD Group（导入CAD组件），弹出对话框，点击“Browse for cad/dat files”，找到所建的STL文件，最好英文命名，存在英文路径，点击“ok”。

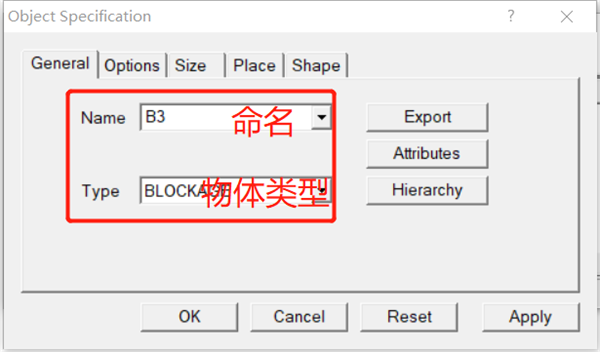

点击【general】选项卡，可以设置命名和物体类型（此处选择BLOCKAGE）。

在【size】选项卡中可看到所建住区模型的尺寸：x、y、z方向上大致为331m、336m、24m。

功能介绍

1、开放性：

Phoenics软件具有较高包容性，在条件允许的情况下，它对使用者实行尽可能的权限释放。如果使用者在有自己需求的情况下，可以根据自己的需求跟能力尽可能的更改软件中程序以及用户模型。同时为了增加软件的使用难度，针对非计算机专业的其他用户，Phoenics软件引入了PLANT和INFORM软件特性。这样对于非计算机使用者来说，不需要非常强的程序编写能力也能够很好的按照自己需求更改软件里面相关计算程序。同时，Phoenics软件还引入了GROUND程序功能，这样使得在软件模拟的模型方面使用者也可以根据自己的需求任意的修改或者是添加自己所需要的模拟模型，极大的提高软件的使用效率以及使用范围。

2、CAD接口：

目前市面上使用最多的图形文件就是CAD软件，它不仅适用于建筑市政还适用于机械方面。因此为了增加Phoenics软件的兼容性，增加使用范围，Phoenics软件可以导入任何CAD软件生成的图形文件，主要格式有dwg、dxf、3ds等；

3、MOVOBJ：

考虑到模拟运动使用相对运动具有一定的局限性，为此Phoenics软件采用运动对象功能可以定义对象的运动的机制来弥补使用相对运动机制的部分缺陷；

4、大量的模型选择：

目前Phoenics软件包含的湍流模型多大二十几种，例如：多种多相流模型，多流体模型，燃烧模型，辐射模型等；

5、软件算法：

Phoenics软件除了提供了传统欧拉算法来满足日常用户的需求的同时，也提供了基于粒子运动轨迹的拉格朗日算法，极大的完善软件的适用性；

6、外界影响：

Phoenics软件在计算流动与传热时浸入流体中的固体的机械和热应力多流体与传热都有一定的影响，因此问了排除这一部分对模拟计算精度的影响，软件也将这部分内容考虑了进去；

7、由于2D的平面模拟已经满足不了一般用户的需求，所以Phoenics软件为了更好的提高了使用者的用户体验性。有别于传统的CFD建模思路，Phoenics软件引入了VR（虚拟现实）用户界面给用户带来了全新的软件使用体验；

8、PARSOL（CUTCELL）：同时，Phoenics软件为了增加软件的精确程度，而增加了模拟细节部分的精细化处理，对于非研究区有可以粗略处理，最优化分配了软件资源，提升工作效率与质量。

9、同时，为了提升新用户对软件掌握速度以及理解。Phoenics软件自带一千多案例，并且还带有完整的可导入可改写的模拟初始文件，方便用户查看与学习；

10、Phoenics专用模块：同时为了针对不同专业的使用人群，Phoenics软件提前将软件分成了不同的模块，设定好相关参数以及适用于不同专业的模拟的软件方程。如建筑模块（FLAIR）、电站锅炉模块（COFFUS）等，提前设定好了不同专业所需求计算参数，减少使用者前期对软件的设定。特别是对于非计算机专业的人群，极大的提升使用者的效率以及模拟的精确性。
