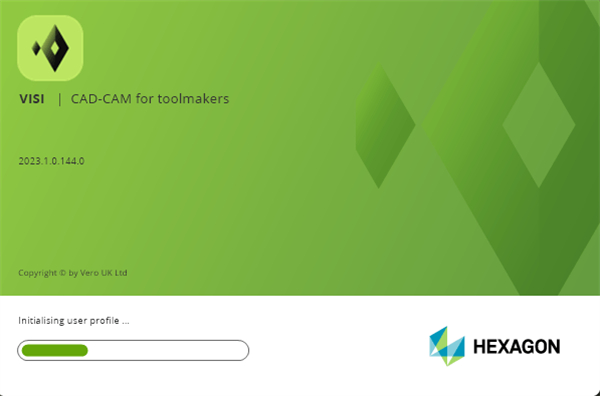

Vero VISI模具设计软件介绍
1、VISI建模VISI Modeling是所有VISI产品的基础，并基于工业标准Parasolid内核提供了强大而强大的实体和曲面建模系统。
2、VISI分析
VISI Analysis提供了一套专用工具来验证和准备模型几何。在项目生命周期的早期发现问题是非常有益的。
3、VISI模具
VISI Mold提供了基于行业特定自动化的完整模具工具设计解决方案，可指导用户完成模具开发过程。
4、VISI流程
VISI Flow是独特的预测工具，非常适合注塑成型塑料部件的生产前和生产后分析以及并行工程。
5、VISI电极
VISI Electrode是用于创建和管理电极的自动化工具，通常用于在模具和冲压工具上制造难以加工的特征。
6、VISI进展
VISI Progress是一种直观的工具，用于平板坯料的开发，3D条带布局以及级进模和冲压工具的设计。
7、VISI机械加工2D
VISI Machining 2D为CNC编程提供了一种实用，直观和简单的应用程序，范围从2D操作到4轴和5轴分度。
8、VISI机械加工3D
VISI Machining 3D可在最复杂的3D数据上创建智能刀具路径。专用的高速铣削技术和内置的平滑算法可创建高效且可靠的NC代码。
9、VISI 5轴加工
VISI 5轴加工具有许多优势，而VISI Machining为操作员提供了高效的解决方案，可通过先进的碰撞控制来创建高效的刀具路径。
10、VISI PEPS电线
VISI PEPS-Wire融合了行业领先的PEPS Wire EDM技术，专门为精密工程和工具制造行业开发。
11、VISI空白
VISI Blank是一种集成解决方案，用于从复杂的3D模型中开发钣金，级进模，冲压工具和碰撞工具行业的2D毛坯形状。
12、VISI反向
VISI Reverse将混合建模CAD功能与3D扫描数据处理功能结合在一起，使客户可以从数字化/扫描的数据开始创建可编辑的实体模型。
13、WORKXPLORE
WORKXPLORE功能强大，功能齐全的高速CAD文件查看器和分析器。专为不一定是CAD专家的用户而设计，使他们能够浏览任何类型的2D/3D CAD文件。
14、工作计划
WORKPLAN是一个可扩展的制造软件解决方案系列，从项目管理到ERP，使定制制造商，基于项目的公司和按订单生产的公司能够自动化和管理业务流程。
软件特色
1、分析电脑辅助设计CAD分析得益于一项新功能，该功能改进了分析阴影模式集。已将“拔模分析”添加到现有的“底切和辅助功能”阴影中，对拔模角度进行了动态分析。它使用与底切模式相同的技术，但扩展到更多范围。只需单击图形工具栏上的颜色或数字标签，即可更改每个范围的颜色和角度值。
2、维修功能电脑辅助设计
现在，在“验证”命令中集成了“修复车身的无效面”命令中使用的修复功能。现在，还可以使用“自动缩放”功能放大任何潜在的问题。
3、反向模块电脑辅助设计
CAD反向模块的开发增强了反向和铸造过程。阴影视图改善了扫描操作，提供了更好，更快的反馈。添加了新的零件展开功能，以封装线性和非线性折弯的展开过程。
该系统能够集成对原始零件所做的调整，只需单击一下即可重建对所有展开阶段的更改。现在，反向工程受益于更快，更精确的曲面创建。
通过点扫描，现在可以在扫描操作期间显示阴影的点云，从而使操作员可以立即查看已正确扫描的内容以及是否丢失了任何内容。
他添加了一个附加选项来自动创建网格作为扫描结果，他说，当需要更快而不是详细的结果时，该选项特别有价值。
现在，在反向过程中进行探测的增强功能可检测到零件相对于探测点位置的正确直径。添加了“圆/槽”探测功能，用于探测和设计圆或槽，并提供了多个选项以确保所探测的元素尺寸正确且位置正确。
新的曲线探测功能允许用户在零件旁边探测曲线。这可以节省使用曲线识别形状的时间-可以将它们用于创建相对曲面，而无需首先创建网格。
4、曲面创建|电脑辅助设计
已经审查了与在平面上工作，从网格中获取半径和圆锥体时有关曲面创建的所有特征，从而节省了时间，并在模型准备期间提供了质量更高的曲面。现在可以定义一些约束的参考方向或表面。在创建曲面时，用户可以选择方向，然后添加约束类型-平行，垂直或同心。添加了“网格到高级曲面”功能以创建高质量的曲面，这是标准“网格到曲面”命令的替代方法。
5、模具成型体
现有命令的其他选项以及新的功能使零件位置管理变得相当容易。
使用“实体到模具”，有一个新选项可以选择多个元素，包括实体和曲面，然后将选定的实体移动到模具位置。
现在，在零件定位过程中，用户可以定义“非均匀缩放比例值”，并且系统会在特殊的“装配管理器”字段（物料清单）中自动设置相对收缩率数据。
通过“模具到实体”，该系统允许选择多个元素，包括实体和曲面，并将整个模具移回到“实体”位置。
这对于使用CMM检查身体位置工具的操作员而言非常有价值。
当他们选择要移回的零件时，他们将获得一个选择多个元素的选项，以使工具返回到“主体”位置。
浏览模具零件时，系统会列出已定义为“模具主体”的零件，并显示所有相关数据。定义的“收缩率”数据可以在“零件重置比例”功能中进行编辑。
6、零件展开|进展
为了为这种新的展开方法提供强大而完整的解决方案，已为法兰和非线性折弯添加了其他功能。目的是研究和修改零件，保留不同展开步骤之间的联系。
7、零件定义|进展
“零件定义”功能得到了改进，可以提供更好，更快的零件分析，识别不同的面类型，定义材料以及设置线性折弯展开。
可以设置不同的颜色，涉及不同的中性纤维值，从而快速识别展开的线性弯曲和纤维值。
在自动分析了零件之后，VISI现在可以编辑面部识别并给出警告说明，这意味着用户可以更好地理解操作失败的原因，从而更容易决定其他方法。
8、法兰展开进展
一个新功能可以管理被分析零件上的法兰展开，并以预览模式显示结果，因此操作员可以评估结果并设置不同的参数，同时保留与原始零件的链接。
这将自动重新计算带凸缘的零件，这意味着可以参考原始文件的修改内容来重建所有链接的零件。
9、CAM模拟
在VISI中，作为Hexagon的G代码模拟器NCSIMUL Advanced的接口是一项成本选择。
NCSIMUL管理从NC程序到被加工零件的整个加工过程。它的功能包括自动G代码重新编程，G代码仿真和切削工具管理。
出这些区域，并且减少了XY步长，从而平滑了边角。这样可以减少工具应力，减少损坏或断裂的可能性。
10、线
Vero VISI引入了一个新命令，该命令复制了现有的线切割机床，从而为使用同一机床制造商的两种或更多种不同型号的制造商（例如Sodick和Agie）改善了项目管理。
