Schlumberger Flaresim下载-Schlumberger Flaresim(火炬系统模拟设计软件)下载 v2023.1.132

这款Schlumberger Flaresim软件确实是个工业火炬模拟的神器，它能帮咱们搞定海上平台、炼油厂这些地方的火炬系统设计，还能精准预测热辐射和噪声范围，这对保障现场安全太重要了。我个人觉得它最牛的地方在于界面特别友好，就算没经过专业培训也能很快上手，不像有些工业软件操作起来让人头大。它不仅能处理复杂的多火炬堆叠系统，还能模拟各种类型的火炬头，比如声波型、蒸汽辅助型这些，甚至能计算无烟运行所需的蒸汽量，功能覆盖得相当全面。安装过程也挺简单的，下载解压后跟着向导点几下就能搞定，不用折腾太久。软件里内置了好几种热辐射计算模型，像Hajek/Ludwing和Brzustowski/Sommer这些专业方法都有，还能做三维火焰形状分析，这对优化火炬布局特别有帮助。我最喜欢的是它的动态计算功能，能模拟火炬流量随时间变化的结果，还能计算一段时间内累积的热辐射剂量，这在实际工程评估中特别实用。教程部分也写得很详细，从设置单位到定义流体参数一步步教你怎么操作，连F因子这种关键参数的选择都给了明确建议。虽然软件本身很强大，但我觉得最终设计还是得结合具体工况，最好咨询下专业供应商的意见。总的来说，这软件把复杂的火炬系统设计变得简单直观，对工程师来说绝对是提高效率的好帮手。

安装教程

1、下载解压，得到Schlumberger Flaresim安装程序；

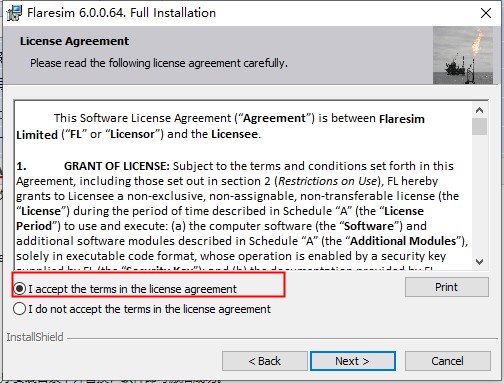

2、运行Install_Flaresim_2023.1-COM+132.msi，阅读同意条款开始安装；

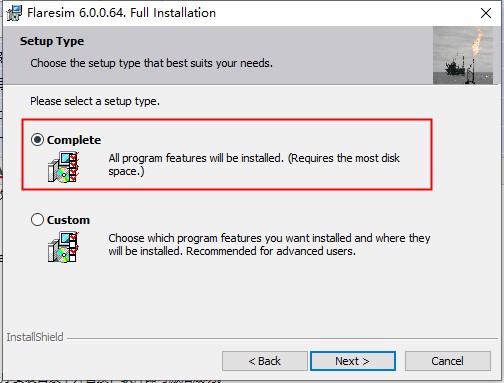

3、选择安装模式，默认即可；

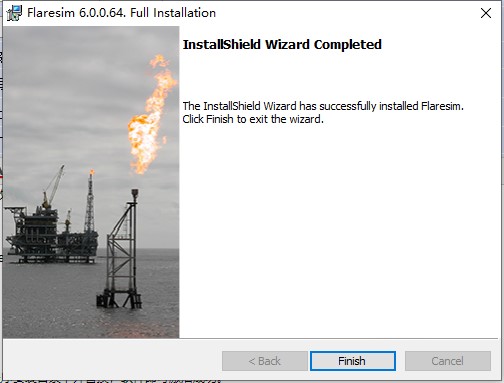

4、等待安装完成，点击finish退出导向；

软件特色

1、可用于海上石油渠道，气体处理厂，炼油厂和化工厂的火炬体系核算
2、体系工作单位能够由用户恣意界说
3、体系内嵌了核算各种火炬头的相关式，如：声型，管型，蒸气型，空气型的火炬头。关于无烟火炬还能够核算蒸气或空气用量。
4、完善的热辐射核算模型，如：集成式多点核算模型，Hajek/Ludwing 和 Brzustowski/Sommer 等办法。
5、三维火焰形状剖析办法，多火炬头的位置和方向。

功能介绍

1、同样适用于海上平台，天然气厂，炼油厂和化工厂的火炬系统设计。
2、可以在用户选择的单位中输入和报告数据，并且可以随时进行转换。
3、相关性可用于对一系列火炬尖端进行建模，包括声波尖端，管道火炬尖端和蒸汽或空气辅助尖端。对于辅助火炬，可以计算出无烟运行所需的蒸汽或空气量。
4、提供了许多相关性，以预测从一系列具有不同类型火炬尖的碳氢化合物流体的火焰中散发的热量。
5、可以处理液体扩口系统。
6、多种用于计算热辐射的算法。除了在火炬系统设计的API 521指南中介绍的Hajek / Ludwig和Brzustowski / Sommer方法之外，这些方法还包括McMurray集成多点方法和Chamberlain（Shell）方法。
7、完整的三维火焰形状分析，可以灵活地指定多个烟囱的位置和方向。
8、NIST的热力学闪光程序可计算流体特性随压力的变化。
9、动态计算选项，用于评估耀斑流量随时间变化的结果。
10、计算一段时间内收到的热辐射剂量。
11、案例研究经理，可以在一个Flaresim模型中生成多个比较结果。
12、燃烧气体成分的计算。
13、计算尖端所需的吹扫气流。

使用教程

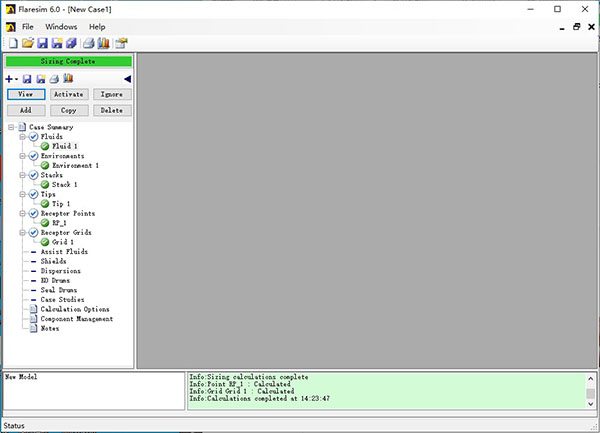

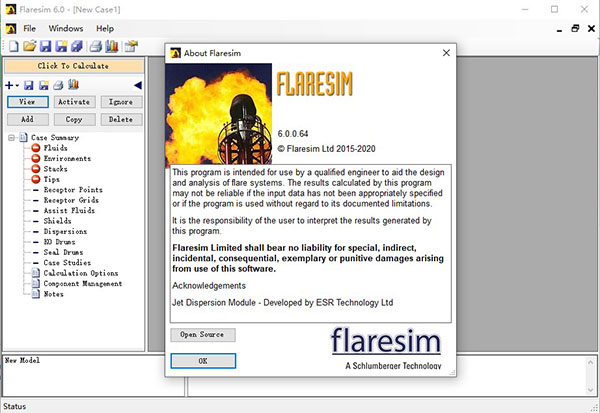

1、以常规方式通过Windows“开始”按钮启动Flaresim程序。
2、我们将通过安装向导构建我们的第一个模型。对于Flaresim的新安装，这将自动打开以准备构建新模型。如果没有出现这种情况，则应选择“文件 - 首选项”菜单选项，然后在“文件和选项”选项卡上选中“使用新案例的安装向导”复选框。然后选择工具栏上的文件 - 新建或新文件图标以使用安装向导创建新案例。

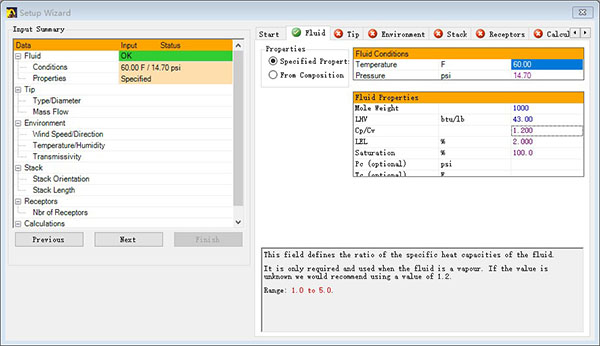

3、在安装向导的打开视图中，将单位设置为默认字段，如图所示。然后单击“下一步”按钮以移至“流体定义”选项卡

4、在提示选项卡中，选择单选按钮将笔尖类型设置为管尖。在包含F Factor方法选择的表中，选中复选框以选择Generic Pipe方法。
F因子，即火焰辐射的热量分数，是火炬系统设计的关键设计参数。已经开发了通用管道相关性来预测一系列出口速度和流体分子量的F因子，并且通常建议用于初始计算。对于最终设计，我们始终建议咨询火炬系统供应商，以获取有关特定流体和特定火炬尖端的适当F因子的建议。
6、仍然在提示选项卡中，输入流体质量流量为100,000磅/小时。完成此条目后，将更新“尖端直径”字段以显示默认马赫数为0.45所需的尖端直径。在我们的例子中，我们知道尖端直径为18英寸，因此我们将计算值更新为18英寸。马赫数将更新为0.199以指示新直径的速度。
