CAXA CAD电子图板2026

CAXA CAD电子图板2026安装教程

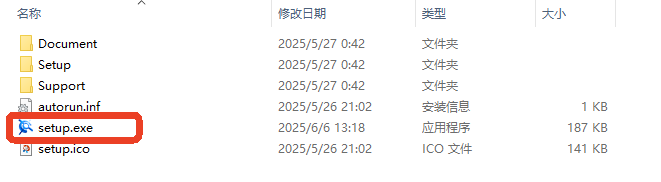

1、在本站下载完成之后将压缩包解压，双击【setup.exe】，选择程序版本后点击确定。

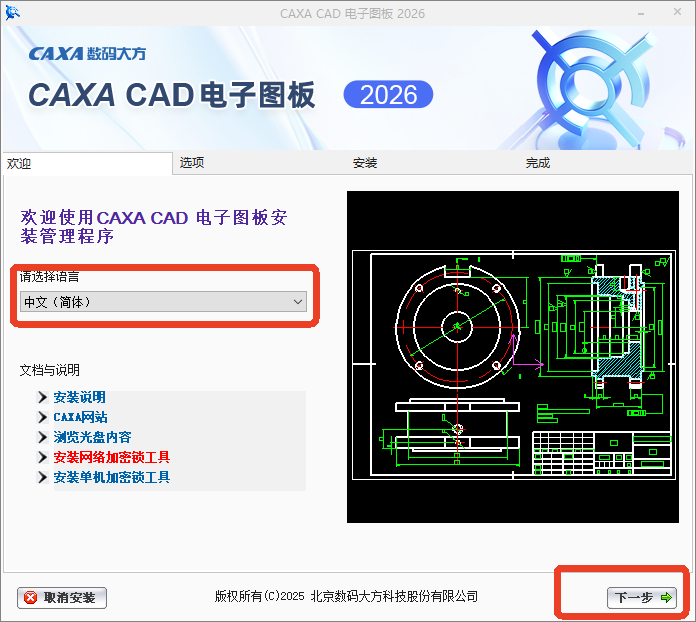

2、到了安装界面先选择语言，然后点击右下角的下一步。

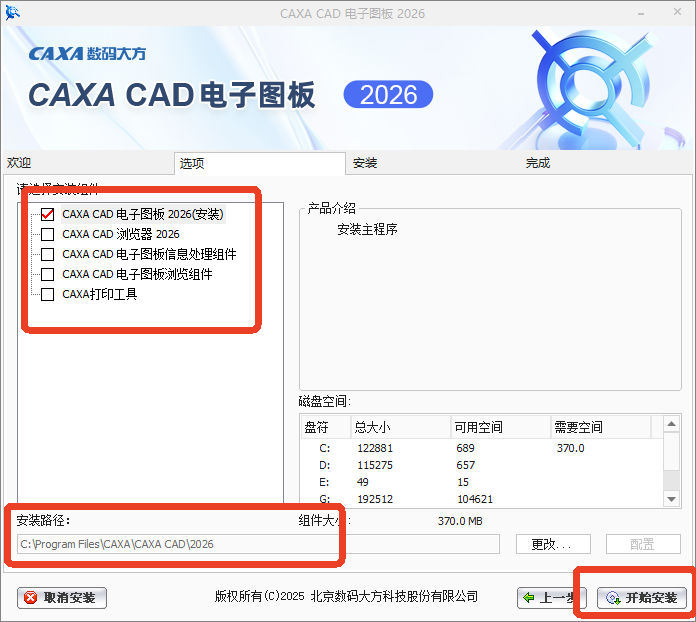

3、点击前面的方框选择你想安装的组件，你可以在下方更改安装路径，选择完成之后点击右下方开始安装。

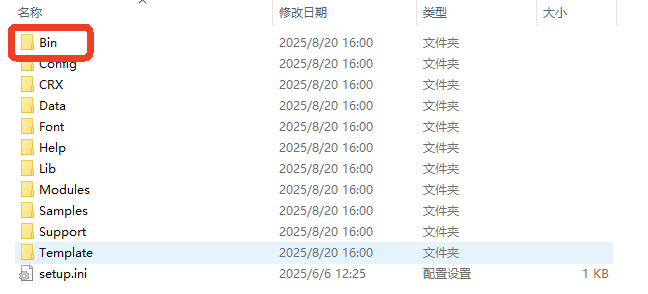

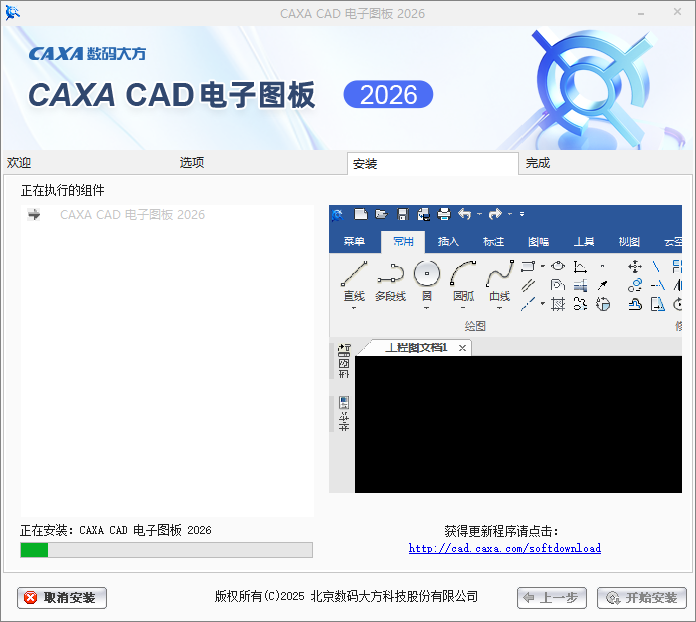

4、等进度条完成后我们回到安装路径的文件夹点击【Bin】文件夹。

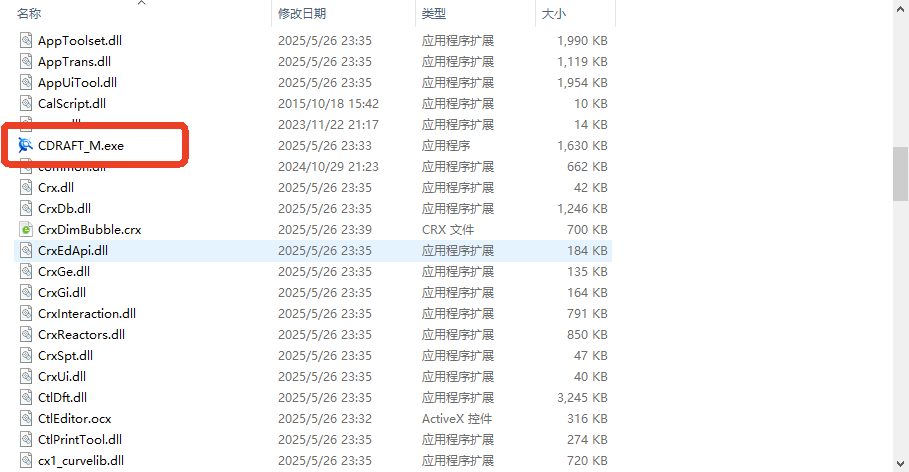

5、下滑找到【CDRAFT_M.exe】。

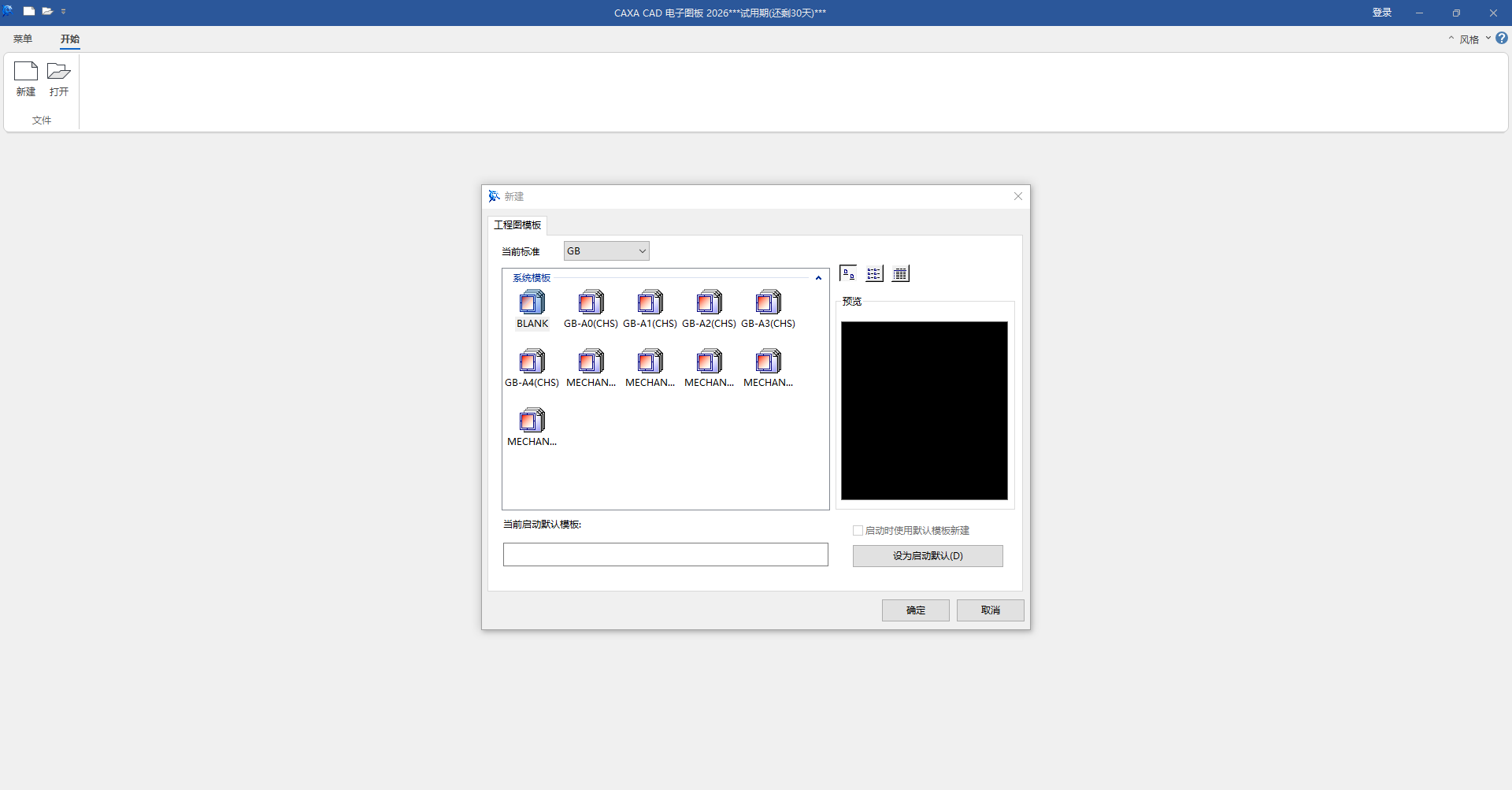

6、双击就能打开了。

CAXA CAD电子图板2026新功能

1、新增 AI 识别功能

直接识别图片或 PDF 中的文字、表格、技术要求、标题栏、明细表等信息，直接一键提取成电子图板相应 的 CAD 数据对象，方便后续编辑，以及工艺、PLM 等环节的使用。

2、中心线功能优化

新增对矩形批量生成中心线;新增了“同排生成”选项，对圆、圆弧、椭圆、矩形等生成中心线时， 可以直接对共线的中心线进行连接。

3.、矩形功能增强

创建矩形时，可以直接生成圆角矩形和倒角矩形，并设置相应的圆角半径或倒角尺寸。

4、多段线功能增强

编辑多段线时，“反转”功能中增加了“反转方向”和“反转凸度”，反转方向可将原曲线反向,反转凸 度可实现弧线凸度的反转。

5、多边形功能增强

以“底边定位”方式绘制多边形时，新增了自由旋转或手动输入旋转角。

6、表格功能增强

在单元格中编辑文字时，支持插入特殊符号。

7、填充及渐变色优化

编辑填充和渐变色时，新增支持设置透明度。

8、新增图层冻结与解冻功能

在图层功能菜单中，增加了“拾取对象冻结图层”和“解冻所有图层”功能。

9、新增“修改外部引用图层信息”功能

插入到当前绘图的外部引用，可以直接修改其中对象的图层信息，如颜色、线型、线宽等。

10、焊接符号 JIS 标准更新

支持最新的 JIS Z 3021:2016 标准。

11、尺寸对称公差优化

在尺寸标注使用了对称公差时，新增支持了设置对齐方式如顶对齐、中对齐、底对齐。

12、粗糙度功能优化

新增“粗糙度符号设置”对话框，可以直接切换当前标准，并设置符号和风格的相关参数。

13、尺寸编辑时支持自定义符号

在编辑尺寸标注的属性时，可以添加自定义符号。

14、图片支持设置淡入度

新增了对插入到绘图中的图片设置淡入度。

15、拾取过滤设置优化

增加“默认”选项，恢复为全选状态。

16、系统选项优化

新增了功能的相应提示。

17、其他

信息处理组件增加了新的图纸对比方式，提升了比较结果的精度。

扩展工具的“替换模板”功能增加使用系统选项的类型识别设置。

扩展工具的“拆分图纸”功能增加了对 DXF 格式的支持。
