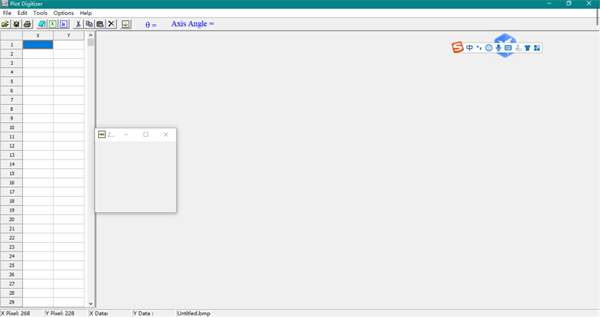

Plot Digitizer图形数字化工具介绍
1、分析仪器绘制出的曲线只能打印不能输出数据文件2、想把某电子书上的曲线图转化成可编辑的数字文件，以便于在excel或origin中生成图形
3.plot digitizer可以方便地将任何曲线或图形的点生成一组组的坐标数据(x、y)。然后即可在绘图软件里生成数字曲线。软件记录的坐标数据可以生成txt文本、word文件和excel文件，方便后续的编辑
Plot Digitizer图形数字化工具使用教程
1、打开图片，格式必须为Jpg或者JPEG。步骤：File→Open File。

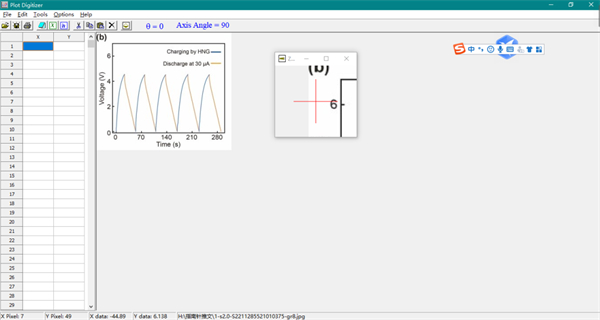

2、坐标定位，对横纵坐标进行定义。步骤：Tools→Calibrate Plot。

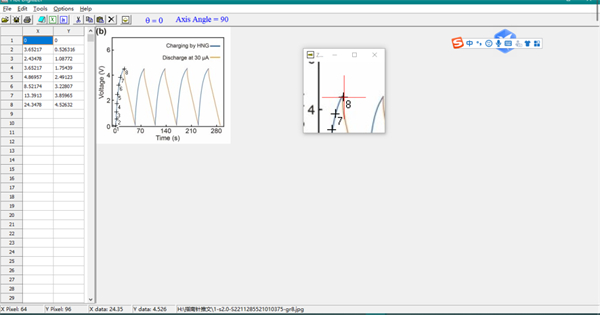

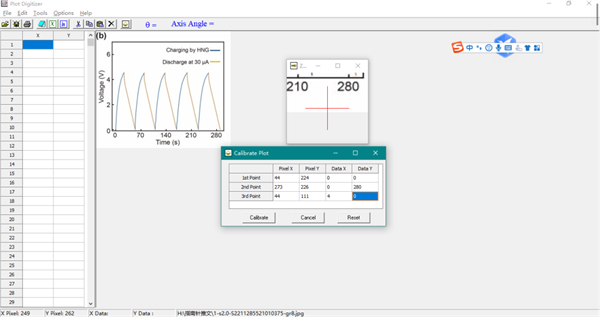

设置三个点坐标进行校准，然后单击Calibrate，这样就校准完成。4、利用十字光标对想要的点进行手动取值，示例如下。
5、导出数据。步骤：Flie→Export Data。6、导出来的数据用Origin 绘图得到下面图像。
