小编这里为大家分享Quickpcb2005绿色版下载，完全免费，有需要的朋友可以下载体验。
Quickpcb2005绿色版新功能
１、菜单：库—器件－创建－输入库名字—确定，成功创建一个元件库。２、编辑区：放置焊盘与丝印－选择－MOUSE右键－选择新建的元件库－MOUSE左键－输入元件名－点击“第一脚”在选择的焊盘中确定第一脚，成功创建一个元件。
Quickpcb2005绿色版软件特点
1.放置焊盘、孔、线、弧、过孔、元件、FILL、POLYGON、文字；2.各元素属性设置、网格设置；
3.CTRL键自动捕捉网格与元素中心；
4.SHIFT键选择、去选择、剪切、拷贝、删除、旋转、镜像与重复功能；
5.32层设置功能,缩放显示；
6.任意设置原点；
7.设计精度：1mil；
8.自带B2P格式、可读取BMP、JPG图片，可自动BMP读取分辨率。
9.调用PROTEL2.5-2.8格式元件库文件
10.输出PROTEL2.5-2.8格式文件。
Quickpcb2005绿色版菜单命令
文件新建： 提醒保存当前文件后关闭当前文件，新建立一个格式为*.b2p的文件。
打开： 打开Quick Pcb 2005 程序专用格式文件。格式：*.b2p。
打开底图： 打开Quick Pcb 2005 程序自带图片。格式：*.qkphoto; 目录：c:\Program Files\QuickPcb2005\Sample Photos（限于DEMO版本）。
打开BMP、JPG格式文件。Quick Pcb 2005程序可自动识别BMP格式文件分辨率，而对于JPG格式文件则需手动输入分辨率（限于正式版本）。
保存： 选定保存文件的目标目录，输入文件名，点击“保存”。格式：*.b2p。
另存为： 选定保存文件的目标目录，输入另一个文件名，点击“保存”。格式：*.b2p。
导出为PCB文件： 导出一个Protel 2.8程序可兼容的文件。格式：*.pcb。
导入： 在当前文件中导入一个.b2p文件的内容。
关闭.b2p文件： 关闭所有.b2p文件，但保留图片文件且不退出程序。
关闭所有： 关闭当前窗口中所有文件，但不退出程序。
退出：提示是否需保存改动后的文件，选择后退出程序。
编辑
选择所有： 选择文件内所有元素。
撤消： 取消上一次操作。
重复： 取消“撤消”操作，回到“撤消”操作之前状态。
剪切： 将所选中元素放入剪切板，并在当前窗口清除所选中元素。
复制： 将所选中元素放入剪切板，在当前窗口仍保留所选中元素。
粘贴： 将剪切板中数据放入指定位置。
清除： 删除所选中元素。
设置原点： 将光标移动到指定位置，点击鼠标左键完成设置。
恢复原点： 将原点恢复到初使位置，即绝对原点位置。
跳到当前原点： 光标自动移动到原点位置。
查看
工具栏： 勾选后在菜单栏下方显示工具栏。
状态栏： 勾选后在系统任务栏上方显示状态栏。
语言： 切换Quick Pcb 2005自带的四种语言环境（英文、大写英文、简体中文与繁体中文）。
网格： 如勾选“捕捉网格点”，则光标以设定网格尺寸为单位步长移动，帮助精确放置元素。
缩放： 用于调节当前窗口的显示范围，有“放大”、“缩小”和“all（显示全部元素）”三种选项。
十字线： 长十字鼠标模式。
图片实际尺寸： 将图形比例恢复到与实物尺寸等大。
切换到MM： 切换英制与公制单位。
放置
弧（中心）： 点击鼠标左键设定圆心，移动光标设定半径，点击左键确定其起点和终点来画圆弧或圆。
弧（3点）： 点击鼠标左键设定圆弧起点、中点和终点来画圆弧。
填充区： 点击鼠标左键设定起点，移动光标设定填充区。
器件： 在当前窗口放置元器件。
过孔： 在当前窗口放置过孔。
焊盘： 在当前窗口放置焊盘，焊盘的尺寸与角度可调。
字符： 在当前窗口放置文字。
线： 在当前窗口放置线条。
多边形： 在当前窗口放置多边形。
阵列： 可将选定元素复制若干个后以圆形、矩形或线形三种方式按设定的间距排列。
插入元素： 在被选定的两个同类元素间，插入与首先被选定元素相同的若干元素。
元素偏移： 将所选定圆弧与线段复制后在指定的方向按设定间距放置（按Tab键调出参数设置面板）。
倒斜角： 将两条不平行线段按设定尺寸以斜线相连（按Tab键调出参数设置面板）。
倒圆角： 将两条不平行线段按设定尺寸以弧线相连（按Tab键调出参数设置面板）。
库
器件： 导入与Protel 2.8程序可兼容的元件库。
选项
层设置： 设置开关层及其颜色。
Quickpcb2005绿色版使用教程
一般简单教程步骤是这样的：1.扫描电路板图片
2.运行Quickpcb2005程序
3.在文件菜单中调入扫描的电路板图片
4.这个软件提供了测量工具和计算器，直接在扫描后的彩色图片上放置任意元素 5.抄完顶层，打开层设置菜单，关闭顶层，在文件菜单中调入底层图片
6.依次抄出其它内层
7.存出PCB文件，完成抄板
--多层板各层在抄板软件中如何套合？抄完顶层如何抄底层呢？
这个问题我们分两步来解说，一是扫描，二是抄板软件中的操作。
先说扫描，我们一般先扫描字符多的一面，即常说的顶层。将顶层图片调入Quickpcb中抄 出其全部元素，完成顶层的抄板工作，保存好B2P文件。
然后我们将PCB翻转，扫描其反面，即底层;由于刚才的翻转动作，得到的图象将与顶层相反，所以我们要到PHOTOSHOP里将这张底层的图片进行镜相操作，也就是再翻转回来，这样顶底 层的图就不会相左了。 我们再将这样处理过的底层图片调入Quickpcb，打开先前保存的B2P文件，顶层的元素尽展现 在我们面前。
--多层板的抄板流程怎样的？内层的线条是怎样抄出来的？多层板怎样分层？
多层板的抄板流程其实就是重复抄双面板的过程。您掌握到上面提到的“抄完顶层抄底层”的 方法，多层板就很容易了。 与抄双面板不同的是，多层板多了一个分层的步骤。 多层板的内层被顶底层覆盖，看不见其中的线路。当我们抄完PCB的顶底层后，一般都是用砂纸打磨的办法磨掉表层显示内层；砂纸就是五金店出售的普通砂纸，一般平铺PCB，然后按住砂纸，在PCB上均匀磨擦（如果板子很小，也可以平铺砂纸，用一根手指按住PCB在砂纸上磨擦）。 要点是要铺平，这样才能磨得均匀。丝印与绿油一般一擦就掉，铜线与铜皮就要好好擦几下。一般来说，蓝牙板几分钟就能擦好，内存条大概要十几分钟；当然力气大，花的时间会少一点；力气小花的时间就会多一点。磨板是目前分层用得最普遍的方案，也是最经济的了。咱们可以找块废弃的PCB试一下，其 实磨板没什么技术难度，完全不用担心会把板子磨穿磨到手指头哦～～
--怎样让扫描的图片不失真呢？分辨率不同，得到的图片尺寸会不会不同？
为了让扫描后的图片与原板尽量一致，就要让板子尽可能平整地贴合在扫描仪上，以减少光线折射引起的失真。所以PCB板上的器件最好是拆除，把板子平平整整的放到扫描仪的玻璃台上。
扫描时有一项重要的参数：分辨率（DPI）。分辨率的单位是：象素/英寸，即每英寸内有多少个象素点，象素点越多，图片越精细;也就是说，分辨率越高，图片越精细。而尺寸是不会随分 辨率变的。 大家可以扫个图试一下，比如一块蓝牙板，用600DPI与2400DPI分别扫描，再调入到Quickpcb中，我们来量一下两张图的板边尺寸，结果两张图的板边尺寸是一样的，不同的是： 当放大屏幕显示时，2400DPI的马赛克比600DPI的少得多，图片清晰得多。
Quickpcb2005绿色版相关参数
焊盘的放置放置顶层焊盘
快捷键P+P，然后按Tab键出现焊盘参数设置窗口
名字：就是焊盘引脚编号
形状：有圆形和方形两种选择
宽度：焊盘宽度
高度：焊盘高度
孔径：孔内径大小，（针对插件焊盘，贴片焊盘请将孔径设为0）
层：这个焊盘属于哪个层的。
角度：焊盘旋转的角度。
横坐标：（不解释）
纵坐标：（不解释）
设置好参数就按确定，放置焊盘。
层介绍
Top Layer ——顶层
MidLayer 1 ——中间层1
MidLayer 2 ——中间层2
MidLayer 3 ——中间层3
MidLayer 4 ——中间层4
MidLayer 5 ——中间层5
MidLayer 6 ——中间层6
Bottom Layer ——底层
Top Overlay ——顶层丝印层
Bottom Overtay ——底层丝印层
Top Paste Mask ——顶层焊盘层（可以看到的露在外面的铜铂）
Bottom Paste Mask ——底层焊盘层（可以看到的露在外面的铜铂）
Top Solider Mask ——顶层阻焊层（可以看到的露在外面的绿油）
Bottom Solider Mask ——底层阻焊层（可以看到的露在外面的绿油） Internal Plane 1 ——（忽略不记）
Internal Plane 2 ——（忽略不记）
Internal Plane 3 ——（忽略不记）
Internal Plane 4 ——（忽略不记）
Drill Guide ——过孔引导层（忽略不计）
Keep Out Layer ——禁止布线层
Mechanical Layer 1 ——机械层1
Mechanical Layer 2 ——机械层2
Mechanical Layer 3 ——机械层3
Mechanical Layer 4 ——机械层4
Drill Drawing ——过孔钻孔层（忽略不计）
Multi-Layer ——多层（指PCB板所有层，一般用在插件的焊盘上）

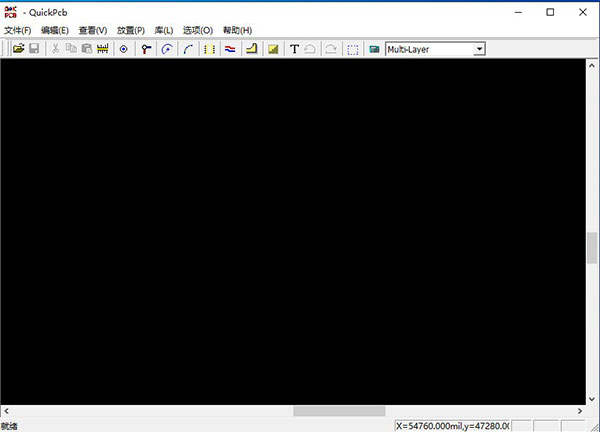

Quickpcb2005绿色版工具栏介绍
1 打开： 打开Quick Pcb 2005 程序专用格式文件。格式：*.b2p。
2 保存： 选定保存文件的目标目录，输入文件名，点击“保存”。格式：*.b2p。
3 剪切： 将所选中元素放入剪切板，并在当前窗口清除所选中元素。
4 复制： 将所选中元素放入剪切板，在当前窗口仍保留所选中元素。
5 粘贴： 将剪切板中数据放入指定位置。
6 测量距离： 测量鼠标左键两次点击之间的距离。
7 放置焊盘： 在当前窗口放置焊盘。
8 放置过孔： 在当前窗口放置过孔。
9 放置弧线（中心）： 点击鼠标左键设定圆心，移动光标设定半径，点击左键确定其起点和终点来画圆弧或圆。
10 放置弧线（3点）： 点击鼠标左键设定圆弧起点、中点和终点来画圆弧。
11 放置器件： 在当前窗口放置元器件。
12 放置线条： 在当前窗口放置线条。
13 放置多边形： 在当前窗口放置多边形。
14 放置填充区： 在当前窗口放置填充区。
15 放置文字： 在当前窗口放置文字。
16 撤消： 取消上一次操作。
17 重复： 取消“撤消”操作，回到“撤消”操作之前状态。
18 选取工具： 框选当前窗口中元素。
19 计算器： 调出系统计算器工具。
20 当前层选择： 切换当前层工具。
Quickpcb2005绿色版热键大全
Crtl+A： 全部选择Shift+M1： 选择/去除单个元素
Alt+F： 打开文件菜单
Crtl+N： 提醒保存当前文件后关闭当前文件，新建立一个格式为*.b2p的文件
Crtl+O： 弹出打开b2p文件对话框
Crtl+B： 弹出打开底图文件对话框
Crtl+S： 弹出保存文件对话框
Alt+F+A： 弹出另存为对话框
Crtl+E： 弹出导入pcb文件对话框
Alt+F+M： 弹出导入b2p文件对话框
Alt+F+C： 关闭所有.b2p文件，但保留图片文件且不退出程序
Alt+F+A： 关闭所有.b2p文件，但保留图片文件且不退出程序
Alt+F+X： 退出程序
Alt+E： 打开编辑菜单
Crtl+A： 选择文件内所有元素
Crtl+Z： 取消上一次操作
Crtl+Y： 取消“撤消”操作，回到“撤消”操作之前状态
Crtl+X： 剪切
Crtl+C： 复制
Crtl+V： 粘贴
Alt+E+S： 设置原点
Alt+E+R： 重置原点
Alt+E+J： 跳到当前原点
Alt+V： 打开查看菜单
Alt+V+T： 是否在菜单栏下方显示工具栏
Alt+V+S： 是否在系统任务栏上方显示状态栏
Alt+V+G： 调出网格选项
Alt+V+Z： 调出缩放选项
Alt+V+C： 是否显示为长十字鼠标模式
Alt+L： 打开库菜单
Alt+O： 打开选项菜单
Alt+O+L： 打开层设置窗口
Alt+H： 打开帮助菜单
Alt+H+A： 打开Quick Pcb 2005 程序简要说明文件
Quickpcb2005绿色版快捷键
F1： 打开帮助文件F2： 捕捉网格点开关
F8： 切换语言环境
F10： 放置元器件
F11： 层设置
+ ： 在放置元素时加快移屏速度
- ： 在放置元素时减慢移屏速度
Crtl： 捕捉元素端点或中心
Tab： 调出元素属性/参数面板
Home： 恢复图片实际尺寸
Z+A： 满屏显示窗口中所有元素
PageUp： 放大
PageDown： 缩小
Space： 旋转元素
Del： 删除选中元素
X： 将选中元素沿X方向镜像
Y： 将选中元素沿Y方向镜像
P： 调出“放置”菜单
P+A： 以设定圆心、半径方式画圆或弧
P+R： 以三点方式画弧
P+F： 放置填充区
P+C： 放置器件
P+V： 放置过孔
P+D： 放置焊盘
P+S： 放置字符
P+T： 放置线条
P+G： 放置多边形
P+Y： 打开阵列参数面板
P+I： 打开插入元素功能
P+O： 打开元素偏移功能
P+M： 打开倒斜角功能
P+E： 打开倒圆角功能
Quickpcb2005绿色版常见问题
Q： 为什么不能放置元器件？A： 请按F10键调出元器件放置窗口，单击“添加”，在弹出窗口中选择所需的*.lib文件，添加成功后即可在右边窗口栏预览元件。
Q： 怎样取消选择？
A： Quick Pcb 2005 程序中被选中目标均以高亮的红色表示，若需取消选择，请按Esc键，或在窗口空白处双击鼠标左键即可。
Q： 为什么在倒斜角和倒圆角时不能将目标线段连成一条线段？
A： 请在选择倒斜角或倒圆角功能后按Tab键，调出参数设置面板，勾选其中的“修剪”即可。
Q： 为什么选择不同字体后看不出字体变化？
A： 在b2p文件中不同字体均体现为默认字体形态，导出为pcb文件后即可体现出已设定的字体效果。
Q： 为什么正式版Quick Pcb 2005 程序安装好后不能打开？
A： 请使用系统的超级用户权限，即可正常使用该程序。
更新日志
v3.0版本增加了任意盲埋孔设置功能;
增加了创建元件库功能；
增加了自制元件功能；
增加了矢量字符功能；
增加了放置元件透明显示功能；
完善／修正了以下功能
修正了带浮点数建库弧无法显示问题；
修正连续放元件字符偏移问题（V2.0也已修正）；
修正了元件属性中设置字符镜像造成元件偏位的问题；
完善了元件字符镜像功能．
