湘源控规7.0

说到做城市规划，大家可能觉得那是坐在办公室里对着电脑屏幕画线框的枯燥活儿，但湘源控规 7.0 这款工具其实藏着不少门道。它不仅仅是一个画图软件，更像是一个懂行的老规划师，能帮你把地形分析、道路系统、用地指标甚至市政管网这些繁琐模块一键搞定。以前我们为了算个土方或者做个日照分析得折腾半天，现在它直接生成三维模型，还能自动贴图蒙皮，那种从平面到立体的视觉冲击，真的能让枯燥的数据瞬间活起来。特别是它的自定义地块功能，彻底解决了点选区域不封闭的痛点，这点在实战中太救命了。不过我得提醒一句，这软件有个“脾气”，必须得先装好 AutoCAD，而且版本得匹配，我当初踩坑就是因为 CAD 位数不对导致加载失败，后来按教程把 sys64 文件夹里的文件替换进去才搞定。安装过程看似简单，但那些快捷键才是真正提升效率的秘诀，比如输入 AAA 就能秒算面积，TTT 直接选中所有文字，这些肌肉记忆一旦养成，画图速度简直起飞。它虽然不能模拟异形建筑，但在常规地块和建筑属性统计上，那种自动生成的指标表和用地平衡表，省下的时间足够你去思考更宏观的城市逻辑了。说到底，工具只是辅助，真正的规划智慧还得靠人脑去整合数据背后的城市故事，别让软件成了思维的枷锁，要在自动化流程里找到那份属于设计师的掌控感。

湘源控规7.0图文安装教程

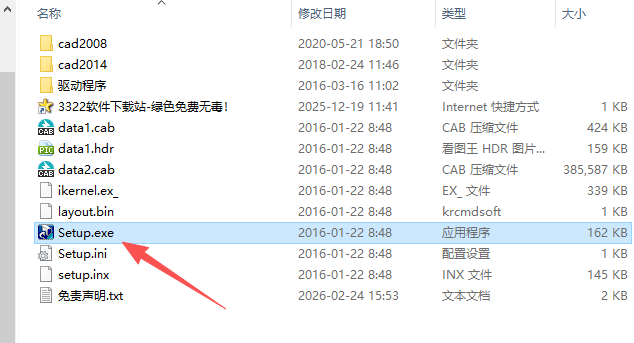

1、下载压缩包解压后，运行Setup.exe；

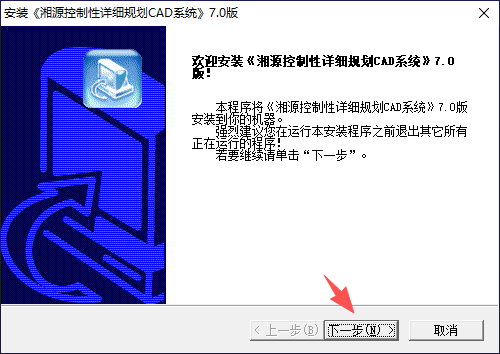

2、点击下一步；

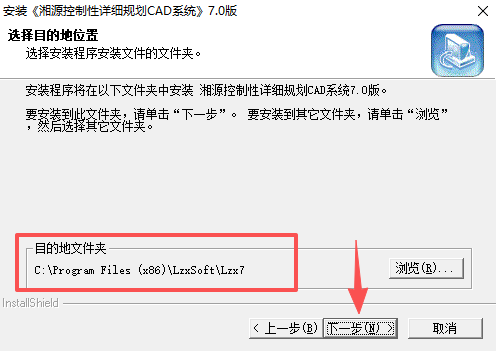

3、建议默认安装路径，不要修改，如果要修改，一定要切记安装路径，点击下一步；

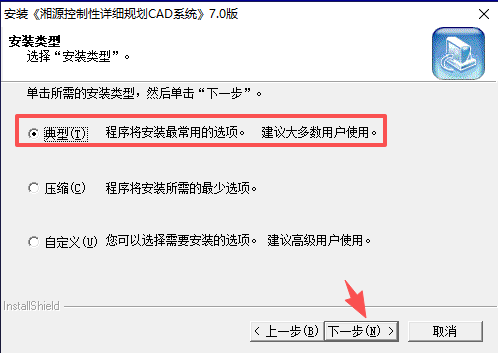

4、选择典型，进行下一步；

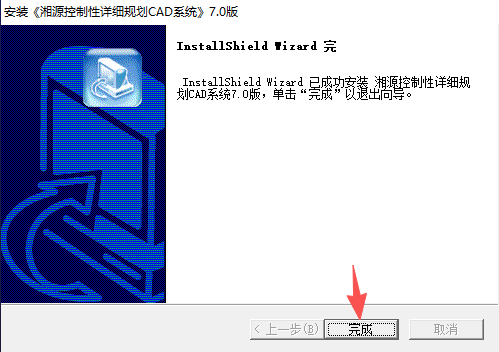

5、点击“完成”；

本例以CAD 2008 64位为例

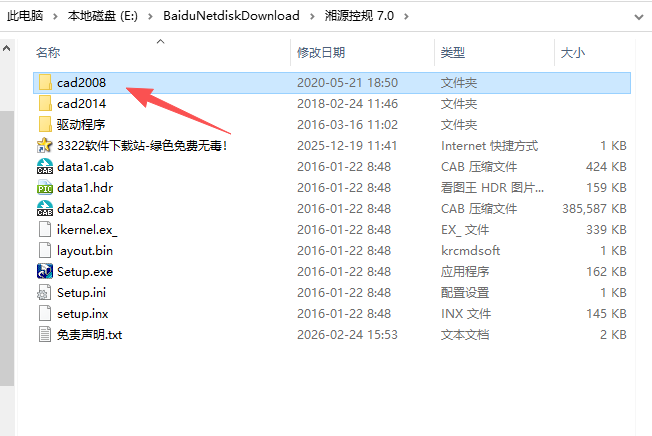

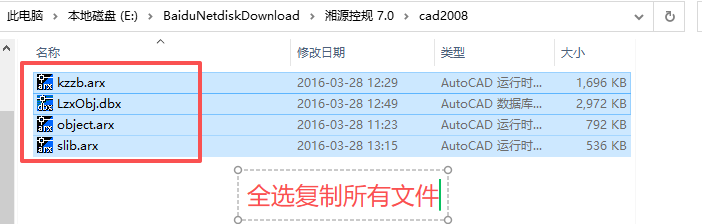

6、返回一开始下载的解压的“湘源控规 7.0”文件夹，双击打开【cad2008】文件夹，选中该文件夹下的全部文件，鼠标右键点击“复制”；

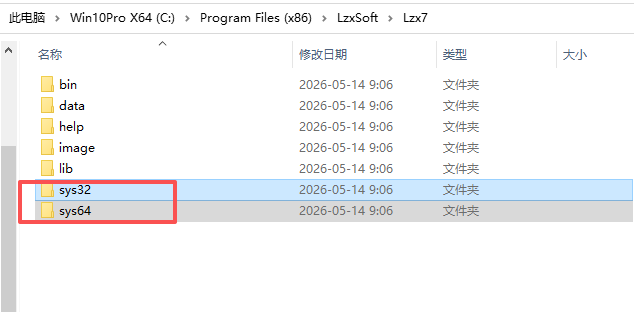

7、找到湘源控规7.0安装路径【C:\Program Files (x86)\LzxSoft\Lzx7】，根据你安装的cad版本，选择32位/64位安装文件；

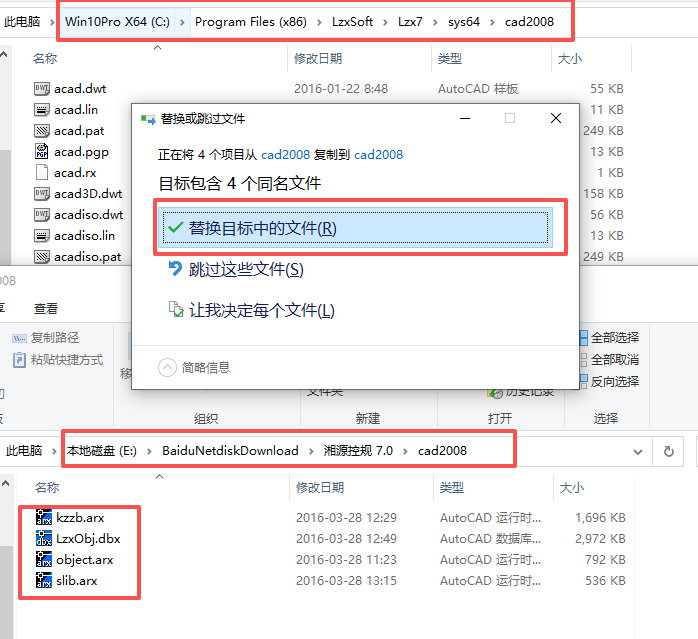

8、因小编安装的CAD2008是64位的，进入【sys64】文件夹，在进入【cad2008】，把“湘源控规 7.0”文件夹，中复制的所有文件，复制替换目录当中即可；

以下为在CAD软件下加载湘源控规步骤

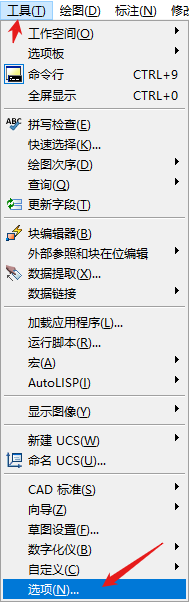

9、打开CAD，依次点击菜单“工具——选项“；

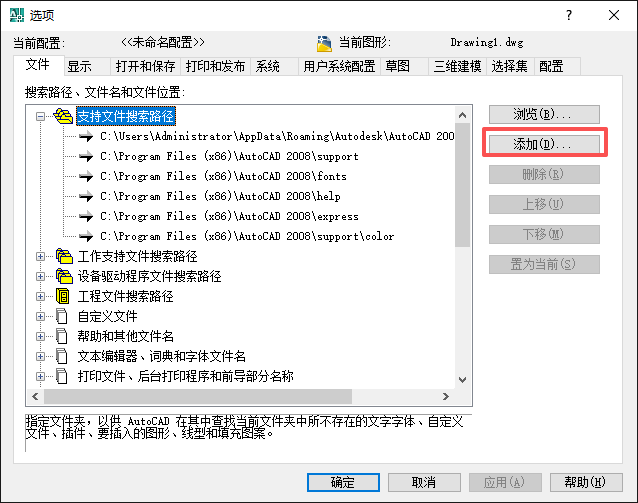

10、展开“支持文件搜索路径“ ，点击“添加“，添加一开始；

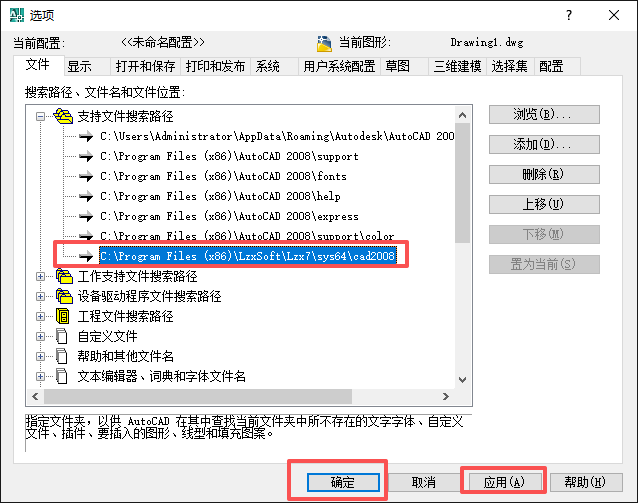

11、添加64位定位”C:\Program Files (x86)\LzxSoft\Lzx7\sys64\cad2008”文件夹，点击”应用”，点击”确认”；

12、快捷键输入“MENULOAD“命令；

13、点击“浏览”；

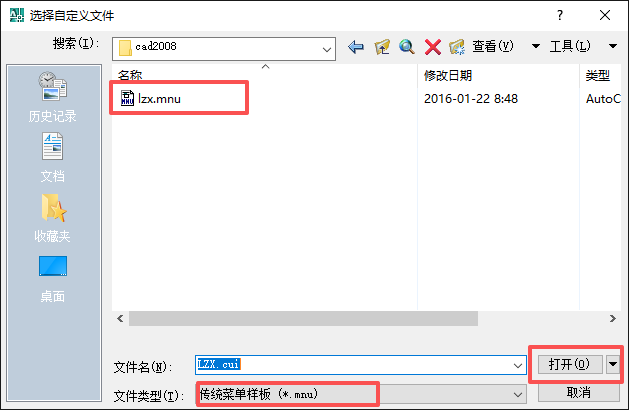

14、找到并选中湘源控规安装路径文件夹“C:\Program Files (x86)\LzxSoft\Lzx7\sys64\cad2008”里面的“Lzx.mnu”文件，注意这里需要把文件类型选择为“(*.mns,*.mnu)“,不然找不到“Lzx.mnu”文件，点击“打开”；

15、点击“加载”（如果加载不了，直接关闭CAD，再重新打开CAD软件允许加载即可）；

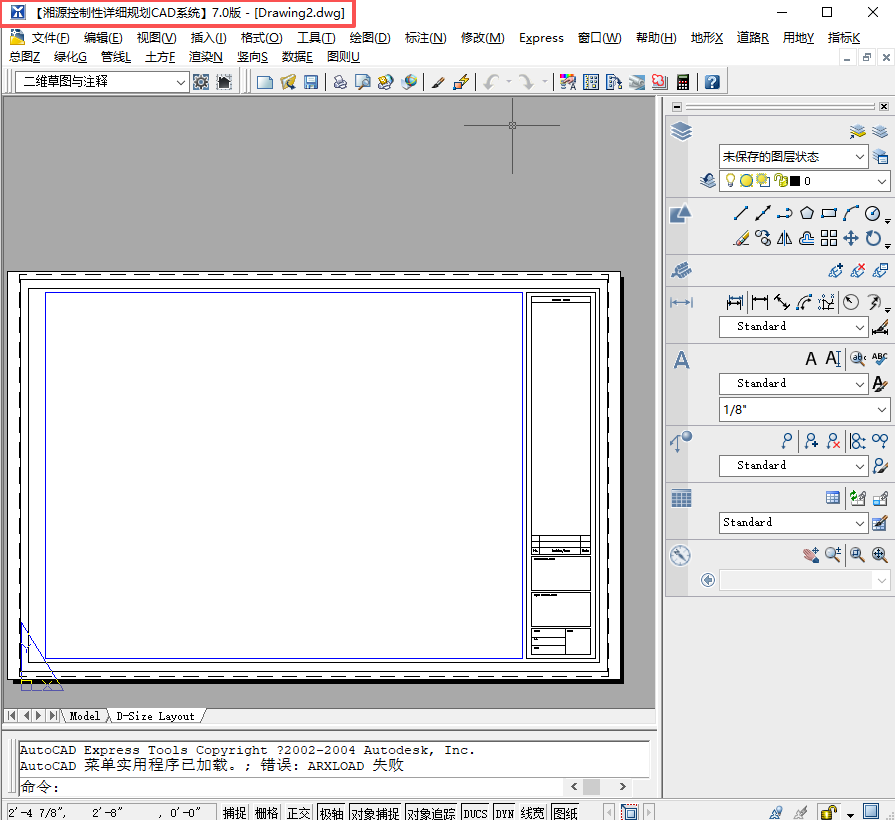

16、点击“关闭”，退出CAD，重新打开CAD进入即可；

17、至此湘源控规7.0安装完成，用户可以轻松使用了。

软件功能

1、绘制地形图模块

利用现状标高数据或现状等高线，计算任意点标高，绘制任意地表剖面图，可做坡度分析、高程分析、坡向分析等。可模拟三维地表模型，支持光滑处理、自动贴图、蒙皮等技术。

2、绘制道路系统图模块

用户只需输入道路中心线及道路宽度等各要素，本系统就能自动生成道路、自动交叉口圆弧处理、自动标注道路交叉口坐标、自动标道路宽度、自动标弯道圆弧半径。通过输入道路交叉口的标高，本系统自动生成道路坡度、坡长等，自动生成道路横断面图。

3、绘制用地图及控制指标图模块

采用先进的自定义地块功能，彻底解决了点选区域不封闭情况。可快速的对所有地块进行填充。各地块根据用地性质自动分层，能彩图与线条图互转，能准确统计各用地面积，可自动生成指标分析图、图例等。 

能根据用地规划图及缺省指标体系，自动生成控制指标图。用户只需对各控制指标稍作修改即可成为正式出图。

提供方便的计算面积功能，可快速的对指标进行修改、统计。最后能生成指标总表、用地平衡表、中小学总表、园林绿地总表等各种统计表格。 

4、绘制总平面图模块

本软件采用三维自定义建筑对象。每个建筑对象包含平面图形要素、三维图形要素及建筑属性等内容。

平面图形要素：包含建筑轮廓线、建筑标志线、建筑详图线、建筑标注、阴影线、日照阴影位置线、绿化界线、阳台平面线、屋顶平面线等。

三维图形要素：包含三维窗户、三维阳台、三维屋顶、各种材质贴图等。

建筑属性：包含建筑名称、类型、建筑高度、标高、层数、地下层数、裙楼层数、层高、底层架空高度、车位数、造价等。

能模拟绝大部分常规建筑，但不能模拟异形建筑。

具有自动计算建筑面积、基地面积、车位数、造价等指标的功能。能自动统计技术经济指标表，自动统计建筑情况一览表。

软件亮点

1、绘制地形图模块。

2、绘制道路系统图模块。

3、绘制用地图及控制指标图模块。

4、绘制总平面图模块。

5、绘制园林绿化图模块。

6、绘制管线综合图模块。

7、绘制土方计算图模块。

8、绘制图则模块。

9、绘制分析图模块。

10、图纸检查模块。

11、GIS导入导出模块。

12、工具集模块。

常用快捷键介绍

AAA：计算面积

AD：选数求和

BB：测量边界

BD：交点打断

BG：标高标注

CB：修改标高

CD：设当前层

CG：图层相同

CL：改实体色

CS：改线型比

CW：改曲线宽

CY：改线型

CT：修改内容

DB：显示后置

DF：显示前置

DD：关用地层

DDD：按类显示

EE：删同实体

FF：关指定层

GG：图层相同

HB：填充关联

FT：构选择集

HHH：选择填充

PPP：选多义线

TTT：选择文字

II：对象查询

JJ：线变复线

LL：查询

LK：按次选线

OL：图层孤立

PU：清理

SS：设当前层

SSS：按层显示

TF：边界打断

TT：快速修剪

VV：弯道圆角

WL：融合直线

WWW：拷贝
