plaxis 3d 2024官方版是由PLAXIS产品团队推出的一款优秀的三维岩土有限元分析软件，主要针对岩土工程的变形和稳定问题进行三维分析，具有各种复杂特性功能来处理岩土工程中的结构和建造过程，提供了灵活协同的几何建模、对施工过程进行真实模拟、强大可靠稳定的分析内核、全面细致的后处理，深受工程师的喜爱，成为日常工作必不可少的一部分。软件界面友好整洁，具有的高级功能，可以解决最复杂的岩土工程项目中的建模挑战，而PLAXIS 2D无法解决这些挑战，还可使用一系列类似CAD的绘图工具进行全3D有限元建模，并且可以进行拉伸，相交，组合和阵列操作，且计算功能强大，拥有稳态渗流计算工具，包括渗流相关的材料参数、边界条件、排水线和井，非常实用。
功能特色
1、在 PLAXIS 中，诸如 Jointed Rock 和 Hoek-Brown 之类的本构模型捕获了小的、模糊的不连续性的行为，而较大的显式不连续性传统上是通过界面元素建模的。最初在版本 22 中为 PLAXIS 2D 引入的新不连续性元素可实现更简单的建模工作流程。此元素现在也可用于 V24 中的 PLAXIS 3D。
2、不连续性元素模拟岩石中不连续性的局部影响，包括开/关和滑动。不连续性将网格中的节点解耦，从而实现开口的两个面之间的相对位移，这两个面由一组独立的弹簧连接，可以指定法向 （kn） 和剪切 （ks） 刚度。不连续性的机械性能是通过它们自己的材料集定义的，而不是依赖于周围的材料，这使得它们更易于使用和从项目移植到项目。
3、PLAXIS 3D 是一个功能强大且用户友好的有限元软件包，旨在对岩土工程和岩石力学中的变形和稳定性进行三维分析。PLAXIS 在全球范围内被土木和岩土工程行业的顶级工程公司和机构使用。应用范围从挖掘、路堤和地基到隧道、采矿和储层地质力学。
plaxis 3d 2024怎么新建项目

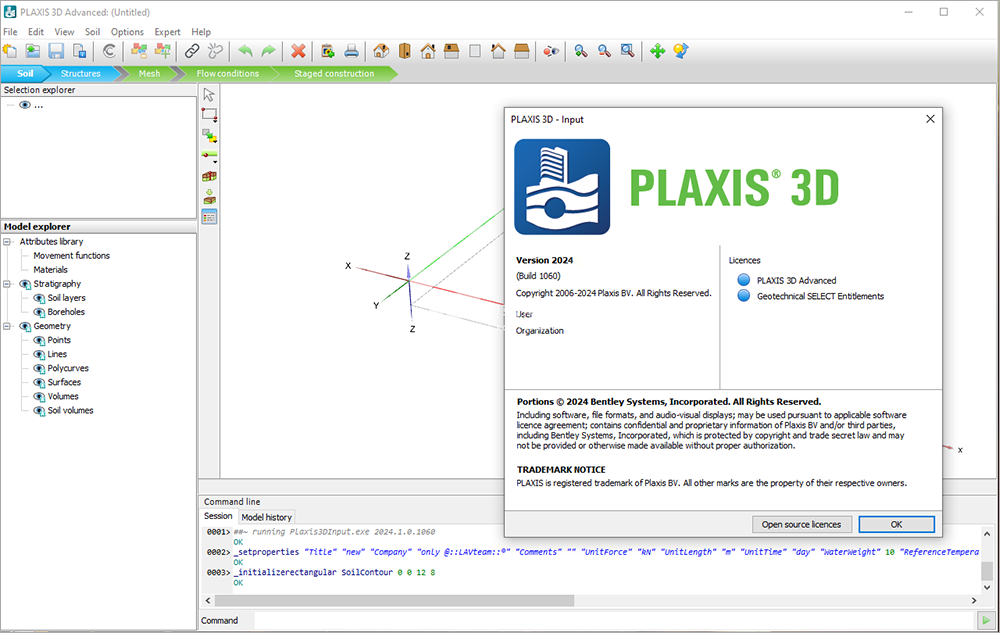

1、双击输入程序图标 ，启动 PLAXIS 3D。
将出现快速启动对话框，您可以在这里新建项目或选择一个现有项目
2、单击开始新项目。
将显示项目属性窗口，其中包含以下页面：项目、模型和云服务。
注释：每一次分析的第一步都是设置有限元模型的基本参数。在项目属性窗口中完成此步骤。这些设置包括
描述问题、模型类型、单元基本类型、基本单位和绘图区域大小。
按照下方步骤输入承台计算的适当设置。

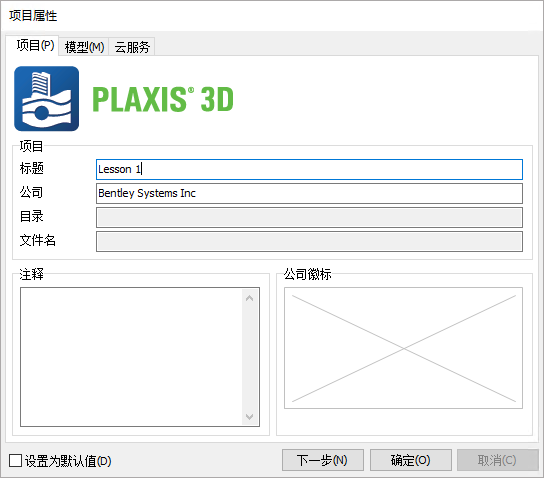

3、在项目页面中，在标题框中输入教程 1，并在注释框中键入地基沉降。

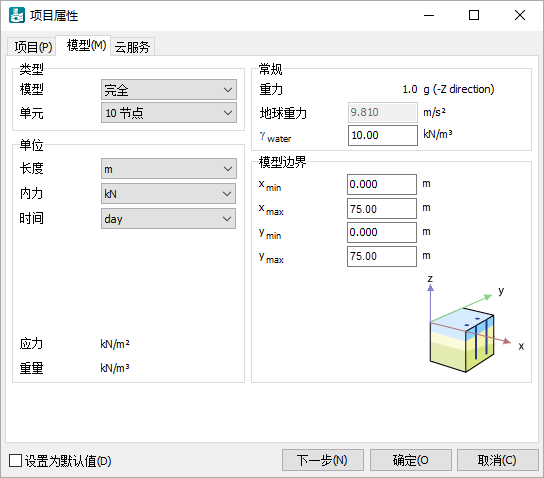

4、单击底部的下一步按钮或单击模型选项卡。
5、 在单位框中保留缺省单位（长度 = m；内力 = kN；时间 = day）。
6、常规框表示在垂直向下方向 （-z） 上的固定重力为 1.0 G。
7、在 γwater 框中可以定义水的单位重量。将其保留为缺省值 10 kN/m3。
8、在模型边界组中将模型尺寸设置为：
a. xmin = 0.0 且 xmax = 75.0，
b. ymin = 0.0 且 ymax = 75.0。
9、单击确定按钮以确认此设置。
项目将以此给定属性创建。项目属性窗口关闭，将显示土体模式视图，可以在此处定义土壤地层学。
注释： 今后可以更改项目属性。您可以通过选择菜单文件 > 项目属性…来访问项目属性。
软件优点
1、快速而无缝地工作
具有多个输入模式的直观岩土工学工作流，可以很容易地创建一个具有结构、负载或流动边界条件的地下模型。
2、模拟施工流程
利用本构模型、分阶段施工模式和各种计算方式，实际评估应力、位移和安全性。
3、最大限度的安全
通过先进的土壤和岩石材料模型、结构元素和流量分析，精确地模拟地面结构的相互作用和脱水。
4、分析断裂岩体
使用不连续性和加固元素评估地表沉降点或岩体对隧道施工、采矿或储集层枯竭的反应。
5、工作流程自动化
自动化模型建立和设计过程，或建立自定义的应用程序，并使用比德松脚本在普拉克斯3d中运行。
6、综合工作流程
避免冗余的数据输入，通过利用与其他类似产品之间的集成或容易导入行业标准的CAD数据格式。
