这篇文章主要介绍了Scan2CAD Pro中文版这款光栅图像转矢量图像的软件。它界面友好、功能强大，能够快速净化扫描的图纸文件，并进行比例缩放和校正，还能对部分文件进行修改和编辑。特别是它的自动矢量化功能，可以把扫描得到的光栅文件转换成AutoCAD支持的DWG或DXF格式，方便后续在CAD中使用。
文章还详细介绍了软件的操作步骤：下载安装、加载文件、调整颜色模式、应用特效、开始转换以及保存文件。特别提到处理PDF文件需要先转成TIF格式，批量处理功能可以提高效率，而OCR功能则有助于识别字符，但效果可能一般，需要更多调节选项。
我觉得这款工具对需要将老旧工程图纸数字化的人来说非常实用，尤其是它支持免费下载和使用，真的是个不错的资源。不过在实际操作中，可能还是需要一些练习才能完全掌握它的各种功能。
scan2cad pro中文版是一款非常好用的光栅图像转矢量图像工具，该软件界面友好，功能强大，具有非常优秀的光栅编辑、光栅矢量混合编辑及全自动化矢量三大功能，利用scan2cad和cad软件可以将扫描得到的光栅文件自动转换为矢量文件，转换后的文件可使用AutoCAD进行读取、编辑和打印，适用于将老的工程图纸转换为数字化图纸之用，送给有需要的有朋友免费下载收藏。
功能介绍
1、对扫描得到的图纸文件进行快速地净化，从而可以通过绘图仪输出新图或将干净的图纸存入数据库进行保存。
2、对扫描得到的图纸文件进行比例缩放和必要的校正，得到精确的图像。
3、对扫描得到的图纸文件进行部分修改和交互式编辑，以便形成新的设计文件。
4、将扫描得到的光栅文件自动地转换为我们需要的矢量文件，如autocad的dwg\dxf等。
scan2cad怎么用？简单使用方法如下：

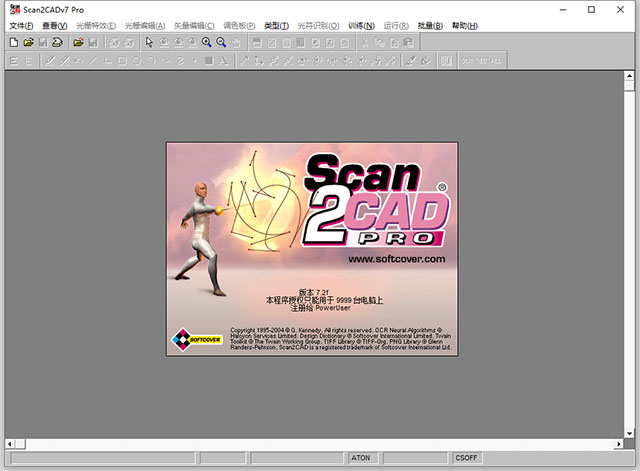

1、下载解压，打开scan2cadv7 pro软件：
2、加载光栅文件或者扫描获取光栅文件。
3、将光栅文件转换成灰度色，在“调色板”菜单中“选择调色板”选项中选择“灰介”.
4、在“光栅特效”菜单中选择“光滑”.（2、3步必操作，否则失量化后的文件惨不忍睹）
5、点击F8开始失量化。
6、失量化完成后在“文件”菜单中选择“失量化”下的保存，保存好的图为DXF格式。
7、打开cad在打开文件中选择“文件类型”选择DXF格式，就可以在cad下使用失量化后的文件了。
特别注意
如果是pdf转为cad,可以用photoshop打开pdf，再另存为tif格式，然后用scan2cad加载。
加载时可能有出错提示，确定即可，不影响转换。
如果需要识别字符，可以运行OCR功能，再矢量化保存，效果一般，但有很多的调节选项。
如果要处理的文件较多，请使用批量功能（事先要把tif文件放在来源目录）结果在输出目录。
