CAD迷你家装软件 v2022R1

这篇文章主要介绍了一款名为“CAD迷你家装”的专业级家装设计软件。它功能强大，操作简单，专门针对家庭装修设计，集户型设计、家居布置、给排水、电气灯光等多种功能于一体，能够大幅提高家装平面图的设计效率。

文章详细介绍了这款软件的特色工具和功能，比如墙柱轴线绘制、门窗楼梯设计、家具摆放等，还提到它提供了丰富的装饰元素库，用户可以根据需求自定义尺寸、颜色和材质。此外，软件支持导出设计图纸和渲染图像，方便与施工团队或家人朋友分享。

文章还特别提到了一些优化功能，比如线型线宽设置、偏移旋转功能的改进，以及图案填充的比例推荐等实用功能。这些细节体现了软件在操作体验上的用心。

作为一款小巧灵活的家装设计工具，CAD迷你家装不仅适合专业设计师使用，也满足普通用户自己动手设计家装方案的需求。总的来说，这款软件功能全面且易于上手，对于需要装修的家庭来说是个不错的工具选择。

CAD迷你家装软件是一款快捷、易用、且功能齐全的专业级家装设计CAD软件，小巧易用、功能强大，专门针对家装而设计，集家装户型设计、采暖空调、家居陈设、给排水、电气灯光等所有功能于一体，能够大幅提高制作各种家装平面设计图的效率。

而且，CAD迷你家装还有墙柱轴线、绘制门窗、楼梯阳台、厨电卫浴、家具家居、家用电器、地毯花艺、文字标注等特色绘图工具，以及标注、填充图案、图形填色和测量面积等等功能，可以帮助用户轻松自由的设计出任何你想要的家装设计图。并且，CAD迷你家装还提供了丰富的家居元素库，用户可以根据自己的需求选择各种家具、材料、灯饰、窗帘等装饰品，当然也自定义尺寸、颜色和材质，以此适应个人喜好和实际需求。

此外，CAD迷你家装还可以导出设计图纸和渲染图像，以便与装修施工团队共享和参考，也可以将设计方案分享给家居设计师、家人或朋友，以便获得反馈和建议。

CAD迷你家装功能

线型线宽

-优化线型线宽设置，自由选择更多样式

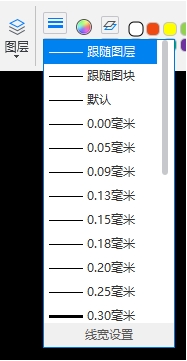

点击选择线宽功能，增加更多宽度的选择，自由选择线宽，轻松绘制图形

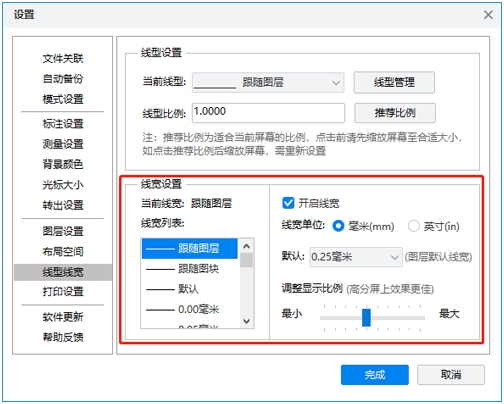

-现有线宽不能满足要求，点击线宽设置，跳转设置界面，可自由设置线宽单位、默认线宽以及调整显示比例等高级设置。

-点击线型，自由设置更多线型，如需更多线型设置，可点击线型设置进行设置

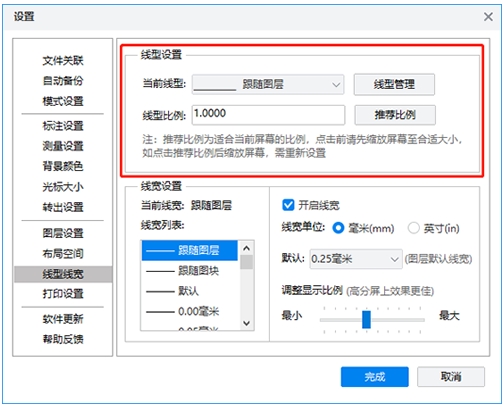

-线型设置可更改当前线型，以及更改线型比例，点击推荐比例，可推荐适合当前屏幕的线型比例（缩放屏幕后需重新设置）

- 线型设置可更改当前线型，以及更改线型比例，点击推荐比例，可推荐适合当前屏幕的线型比例（缩放屏幕后需重新设置）

-需要对线型进行管理，可点击线型管理按钮，弹出线型管理器，可加载线型，对线型进行管理

优化偏移旋转功能

自由设置操作方式，轻松使用功能

-偏移功能新增偏移设置，自由偏移图形

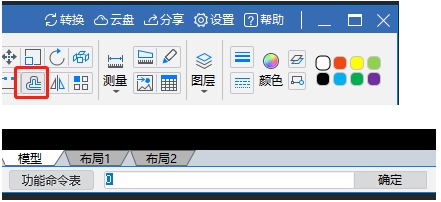

-点击上侧偏移功能按钮或输入快捷命令O，调起偏移功能命令（可对直线、多段线、矩形、圆和圆弧进行偏移）

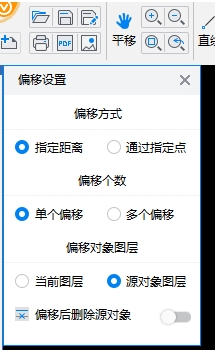

点击进行偏移设置，默认指定距离进行偏移，偏移个数为单个偏移，偏移对象图层为源对象图层，偏移后不删除源对象

修改选项后，记住上次的选择。关闭软件后，恢复默认选择。

优化图形统计功能

优化图形统计功能，更快更好统计图形个数

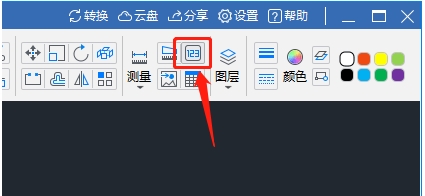

-新增图形统计功能入口，点击进入命令

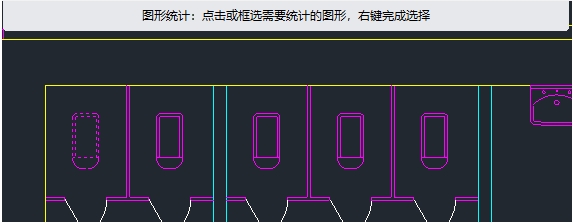

-点击或框选需要统计的图形，右键完成选择

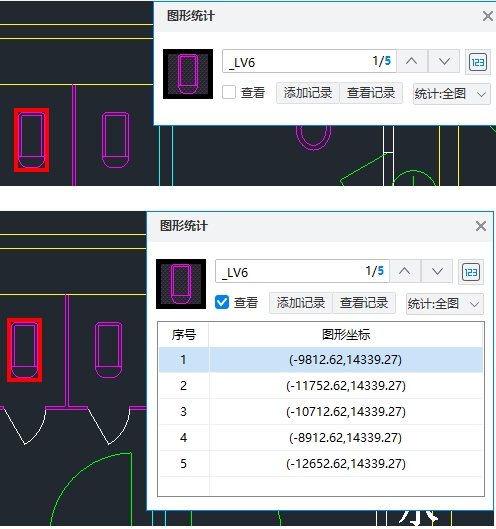

-选择查看，可查看图形所在位置

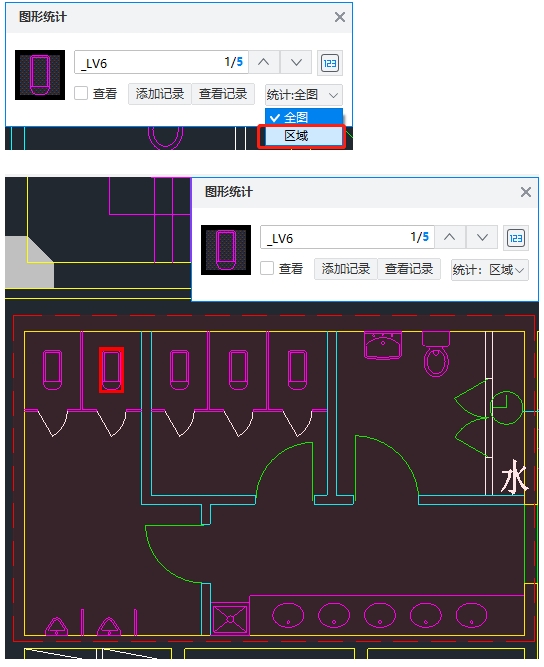

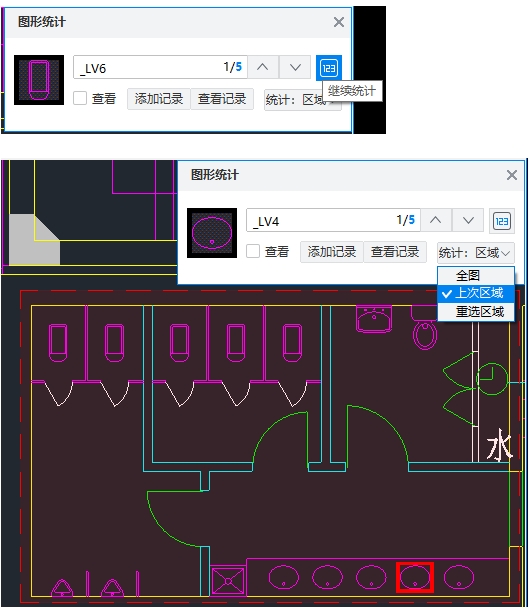

-默认统计全图，可框选区域精准统计

-框选区域统计后，下次统计图形，默认统计上次区域范围内的图形

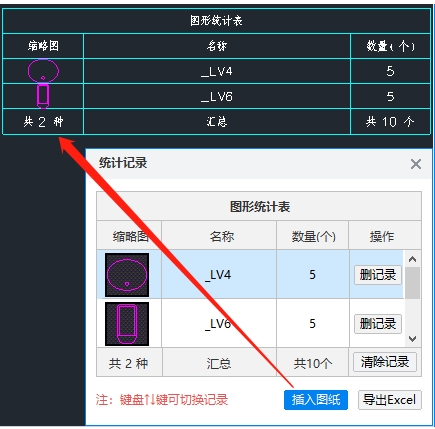

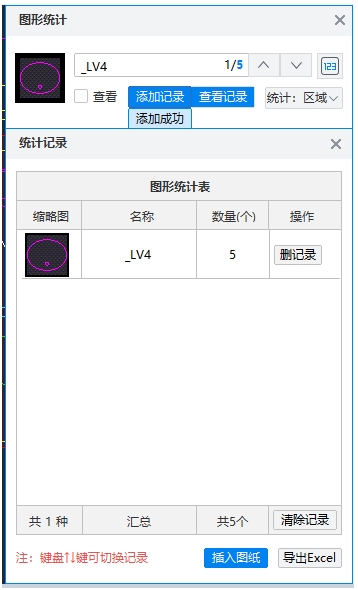

-如果需要记录多个统计结果的时候，点击添加记录，即可将本次统计的结果添加的记录，记录支持删除、插入图纸和导出Excel

-点击插入图纸样式（统计记录弹框支持拉伸移动）

图案填充添加智能推荐比例

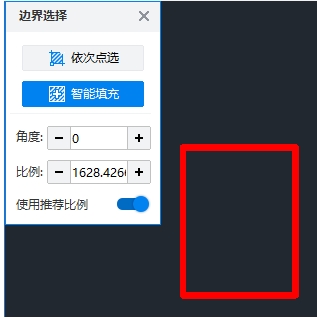

-点击填充，弹出图案填充弹框，默认使用推荐比例

-选择要填充的对象

-完成填充，提供推荐比例，觉得不合适，可双击弹出属性框中修改比例

CAD迷你家装软件使用教程

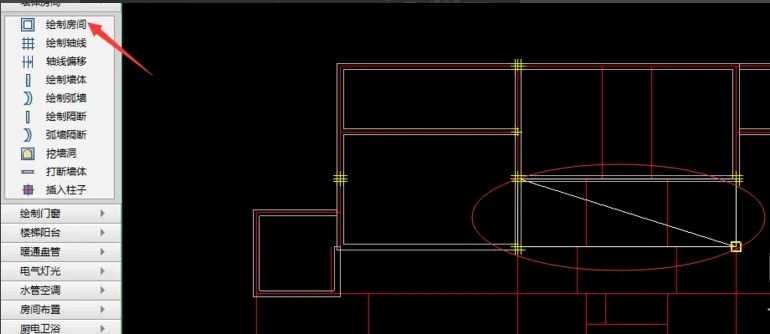

1、绘制轴线：

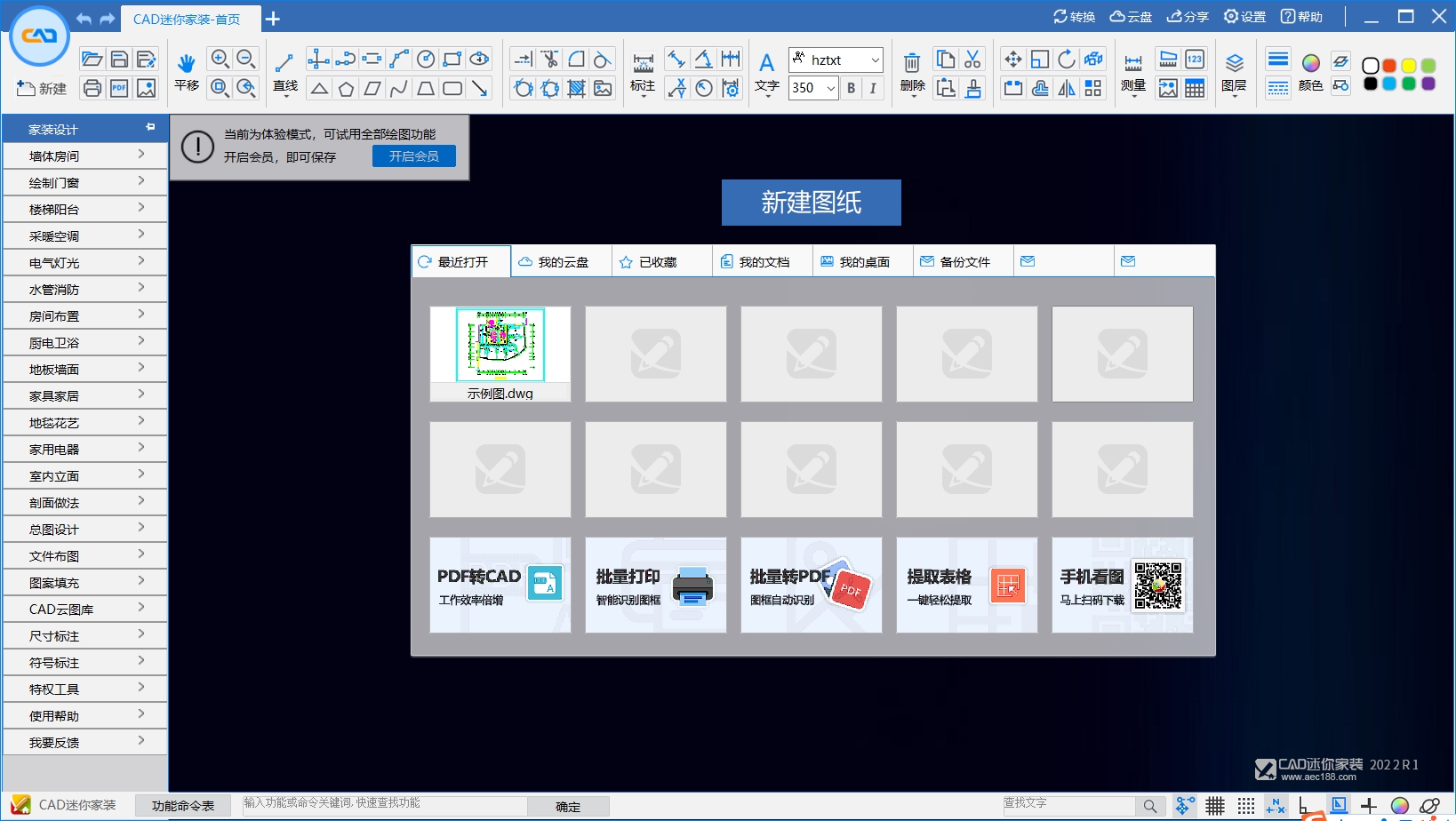

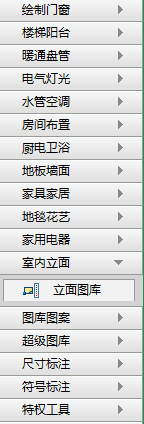

打开软件，在软件的左侧有软件的导航栏，软件的所有功能几乎都包含在内。首先使用“墙体房间”功能中的“绘制轴线”，然后进行轴线的绘制，这需要依据你的房屋的实际尺寸进行绘制。

2、绘制墙体：

然后选择“绘制墙体”功能，在上图中的轴线上绘制房屋的墙体，自动捕捉轴线，绘制墙体。

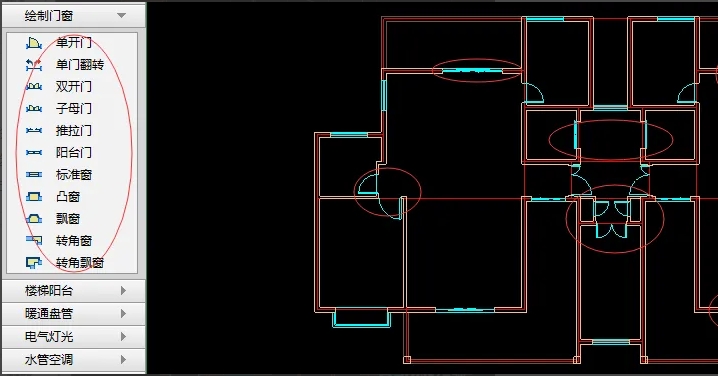

3、绘制门窗：

选择图示位置的“绘制门窗”功能，然后在图示位置绘制门窗，按照软件提示进行操作即可，这里一定要依据你的房屋实际尺寸进行绘制。

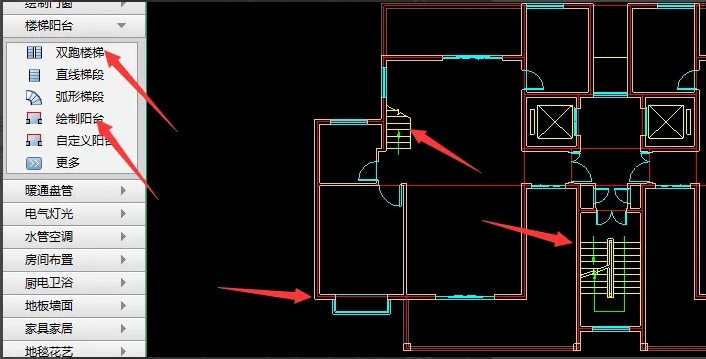

4、楼梯阳台：

同样，点击图示位置的“楼梯阳台”，然后依据实际面积，进行楼梯阳台的绘制。PS：楼梯一般家里用不到，除非是别墅或者复式建筑。

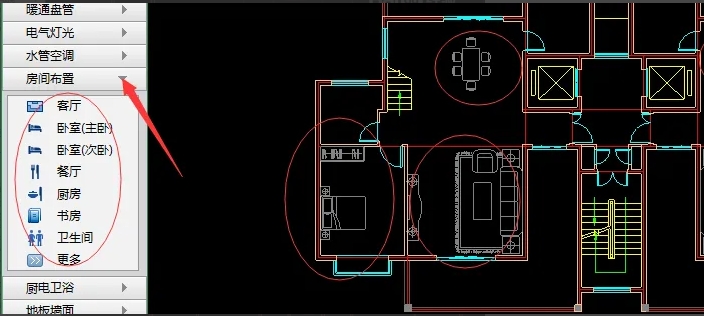

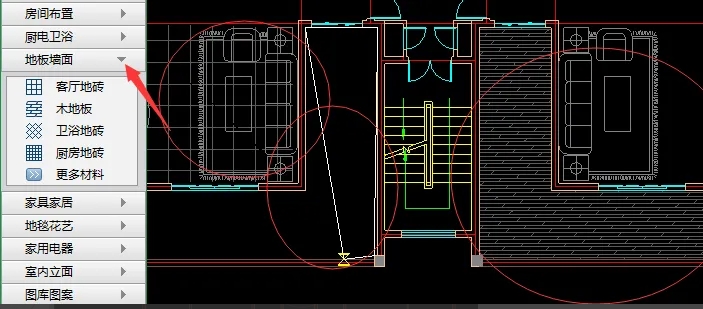

5、房间布置装修：

然后就是在房间布置、厨电卫浴、地板墙面、家居家具等功能，进行你想要的装修风格，这里就有自带图库，只需要按照提示添加即可。

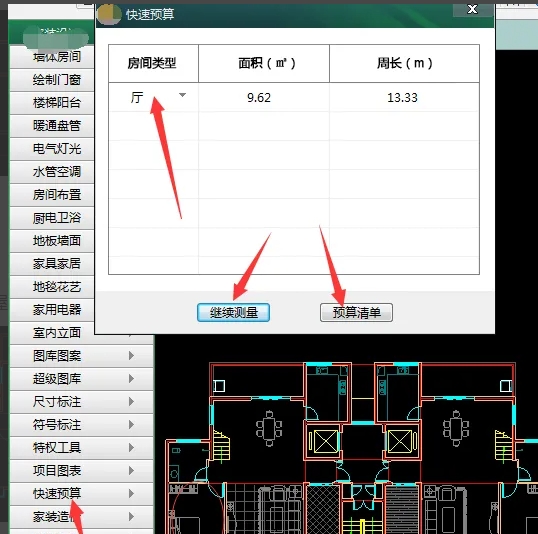

6、设计完完成之后，点击图示位置左侧导航栏中的“快速预算”，然后按照提示，选取相应的房间，点击“预算清单”，即可查看软件的预算报表。点击“继续测量”可继续添加。

软件亮点

小巧灵活

软件小巧灵活，完全兼容从AutoCAD14-2019各版本的DWG格式；

家装全能

集家装户型设计、家居陈设、给排水、电气灯光、采暖空调等所有功能于一体，相比传统CAD，可大幅提高效率；

简单易用

软件简单易用，即可作为室内设计师的专业工具，又能满足普通用户制作自己的家装设计方案。

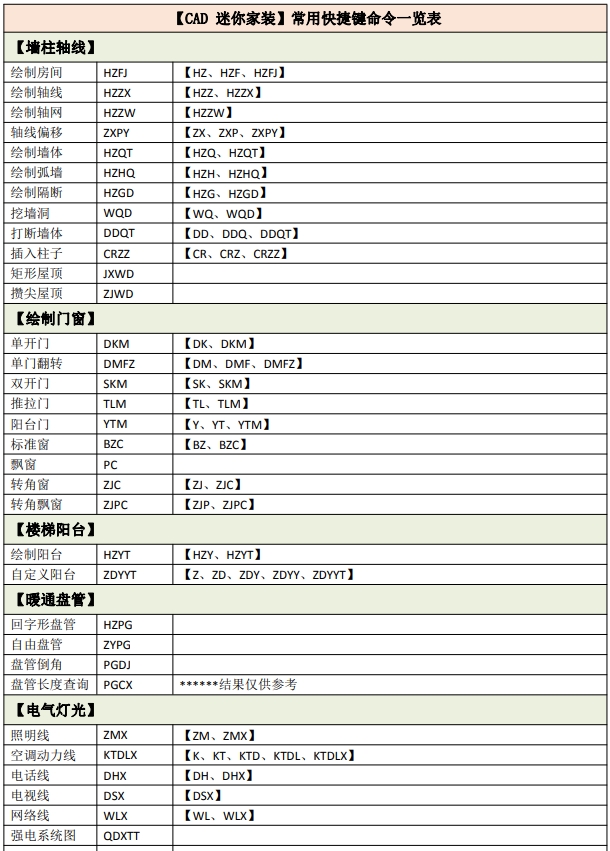

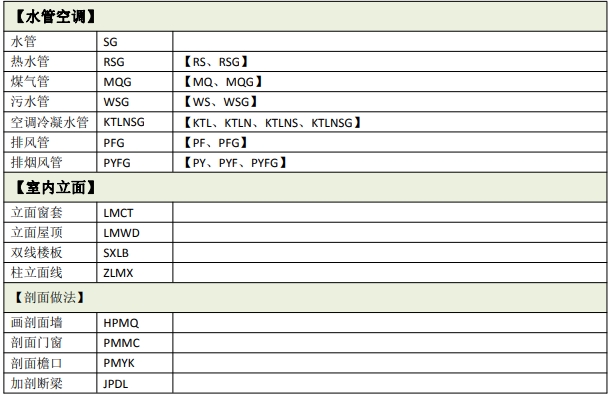

快捷键

更新日志

v2022R1版本

1、优化线型线宽设置，自由选择更多样式

2、优化偏移旋转功能，自由设置，轻松使用

3、快速填充和测量选中的图形，使用更便捷

4、图形统计功能优化，更好更快统计图形个数

5、图案填充增加推荐比例，填充更智能

6、修复部分偶发bug
