中望3D 2024中文版是一款功能强大的国产三维CAD/CAE/CAM一体化软件，基于自主几何建模内核Overdrive开发，覆盖产品设计到制造全流程，广泛应用于机械、汽车电子等领域。新版本新增了结构件模块、渲染引擎适配CAM模块等实用功能，显著提升了设计效率和加工能力。例如，结构件模块支持各类型材快速添加和切割清单生成，而渲染引擎优化则让大尺寸模型处理更高效。此外，软件还改进了清根/清角算法、QM开粗功能，并新增疲劳分析和随机振动分析等高级特性，满足复杂设计需求。界面友好，兼容性强，适合新手和资深用户使用。对于需要提升设计效率的朋友来说，这款软件值得试试！
中望3d 2024中文版是基于自主几何建模内核的国产三维CAD/CAE/CAM一体化解决方案，覆盖从概念设计到生产制造的产品开发全流程，广泛应用于机械、汽车电子、电器、模具等行业，功能也是十分的强大，具备强大的参数化建模、高效的直接编辑和灵活的混合建模能力，以及进化拓展能力，其功能覆盖从概念设计到生产制造的产品开发全流程，不仅实现了设计软件的国产化与自主化，同时还推动了产品开发向三维设计升级，基于自主三维几何建模内核Overdrive，帮助工程师提高产品设计效率，
相比于旧版本来说，中望3d 2024 sp版本新增了许多的功能，例如在该版本中新增结构件模块，不仅仅能够支持各类标准和非标的型材类型，这样就可以实现快速的修改结构的接头类型，以及快速添加型材元件，甚至中望3d 2024软件还能够合并生成结构切割清单，同时还新增了渲染引擎适配CAM模块、STEP支持PMI以及新增弦圆角和面圆角等，更智能更易于使用的CAM系统让您能够获得增强了的加工能力，大大缩短了CAM加工过程，致力更好的提高管道的设计效率，会使用到的朋友欢迎前来本站免费下载。
中望3d 2024 sp新功能及改进点
1、偏移约束优化
优化了草图偏移约束的生成，扩充了偏移约束支持几何类型
2、“阵列特征”效率优化
在此版本中，若阵列的实例相互之间不干涉，阵列效率将大幅度提升
3、基于布局的自顶向下设计
新增了“布局”模型，更好地支撑自顶向下设计
4、优化链接管理器
优化链接管理器处理逻辑，将链接记录对象精确到具体参考对象
5、新增管路ISO图
新增“创建分图点”功能，实现在模型中自由添加分图标记
6、清根/清角功能改进
对清根工序进行优化改进，提高识别清根线的能力；对清角切削工序从内部算法进行优化
7、QM大步距开粗功能
解决了QM工序用户设定大步距开粗时的漏加工及刀轨混乱问题
8、结构件模块
将原有的基于多实体的焊接模块升级成基于组件的结构件模块，综合提升了结构件场景搭建的能力
9、引导部件的路径设置功能
新增引导路径的定义功能，便于布线时，引用引导部件的路径，进行准确布线
10、新增创建防护层
新增创建防护层工具，实现在现有的电线&电缆外部布置防护层
软件特色

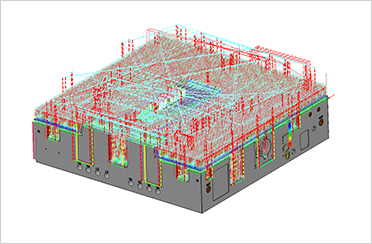

1、新渲染引擎适配CAM模块
提升大尺寸，大体量刀轨模型的运行效率，大幅提升刀轨的创建、编辑和查看效率
2、STEP支持PMI

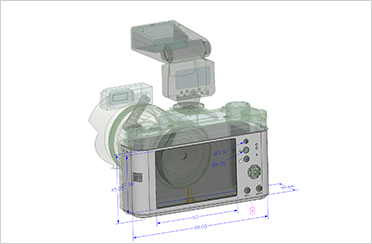

支持将PMI信息保存至STEP文件当中，也支持导入STEP文件中的PMI信息
3、新增弦圆角和面圆角
新增面圆角和弦圆角，提升中望3D在曲面造型中的设计能力
4、阵列特征效率提升
阵列特征效率大幅提升，阵列特征平均耗时较2023减少百分之80%以上
5、工程图优化

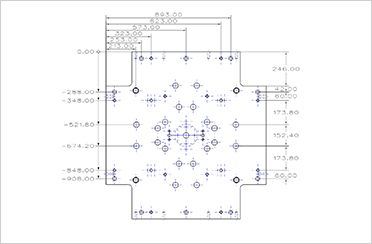

在基线、连续、坐标三种标注中增加“成组标注”选项，并优化成组标注的智能排序功能；支持草图标注继承至工程图
6、新增基于布局的自顶向下设计
装配设计中新增布局图，串起自顶向下的整个设计流程，让自顶向下的设计逻辑更规范严谨

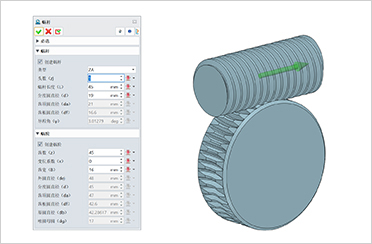

7、新增蜗轮蜗杆生成器
齿轮生成器中增加蜗轮蜗杆齿轮类型，满足更多设计场景的需要

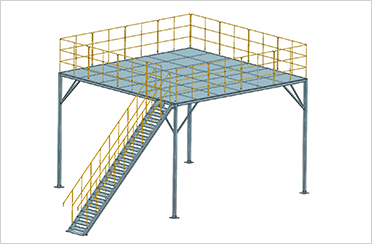

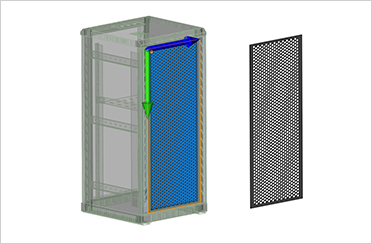

8、新增结构件模块
支持各类标准和非标的型材类型，快速的修改结构的接头类型，快速添加型材元件，并能够合并生成结构切割清单

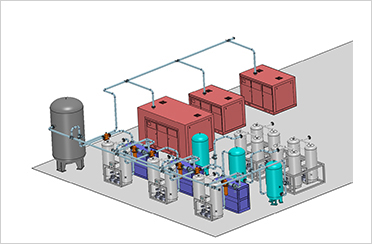

9、管道模块增强
优化管路的显示、创建，并改进管段制作图，新增管路ISO图
10、车削刀具全流程改进
升级刀具创建的界面和交互，改善用户体验，并且新增ISO车刀刀片标准，规范车削编程逻辑

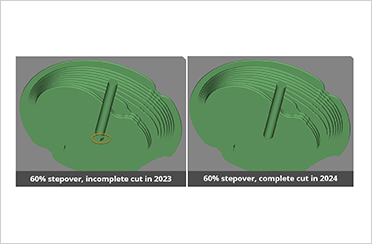

11、QM大步距开粗优化
解决3轴加工中在大步距开粗时的漏加工情况，提高加工精度和延长刀具使用寿命

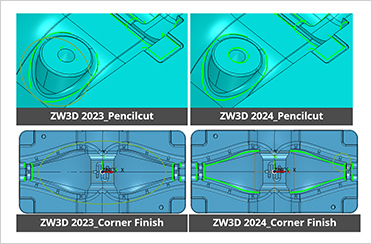

12、清根清角算法优化
优化清根，清角工序算法，提高识别精度，生成更合理清根清角刀轨

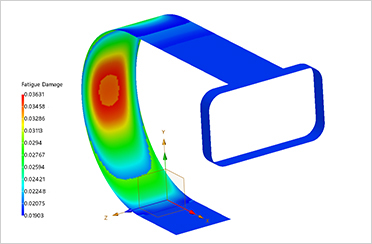

13、新增疲劳分析
增加疲劳分析功能，支持恒定幅值加载、变幅加载两种加载方式，可显示结构损伤，寿命和双轴性系数，显示载荷时间序列的雨流计数结果

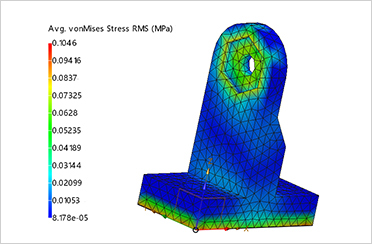

14、新增随机振动分析
支持随机振动分析，支持多点位移、速度、加速度、节点力PSD输入，支持相位差设置
中望3D2024工程图如何创建定向视图

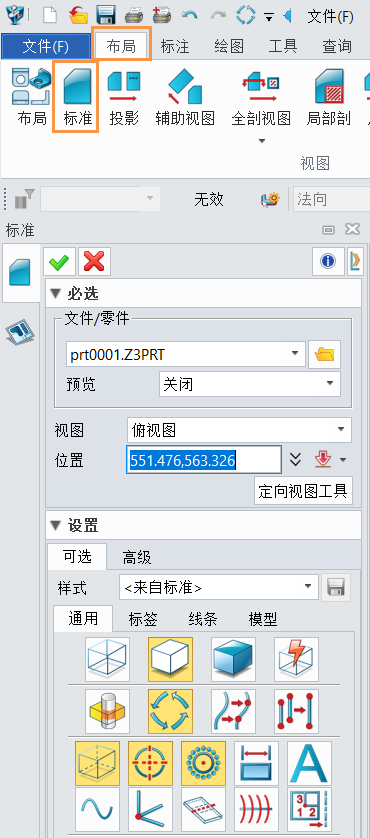

1、创建工程图文件后，使用【布局】-【标准】命令创建视图。

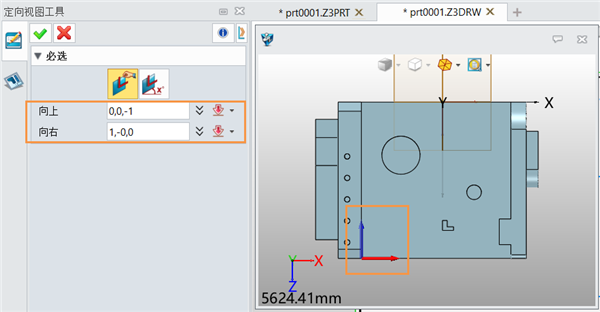

2、点击【定向视图工具】，分别在零件小窗口内指定【向上】【向右】两个方向。

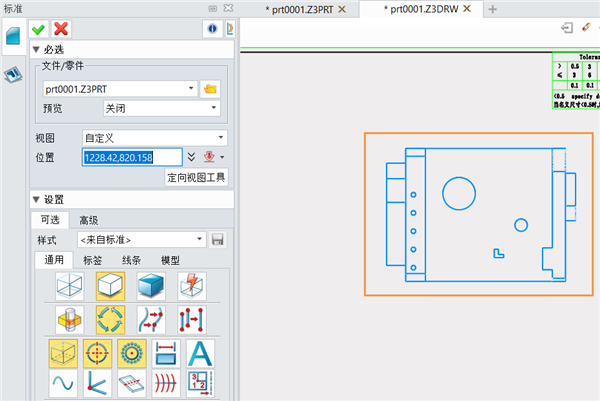

3、【确认】完成定向操作并放置视图。
通过以上操作就可以不用在零件建模窗口先预定义好视角，就可以在工程图直接创建用户自定的视角来摆放产品视图。

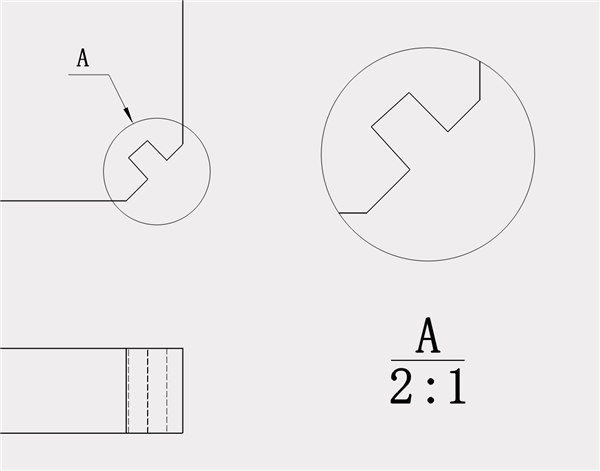

中望3d 2024中文版如何创建局部放大视图
当物体某些细小结构在视图上表示不清楚或不便标注尺寸时,可以用大于原图形所采用的比例再把这些结构画出来，这种图形称为局部放大图。

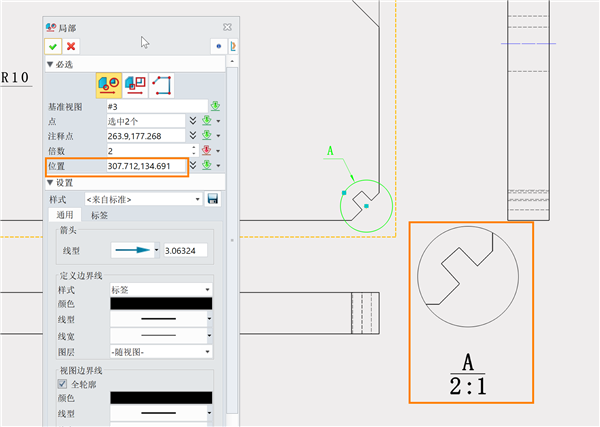

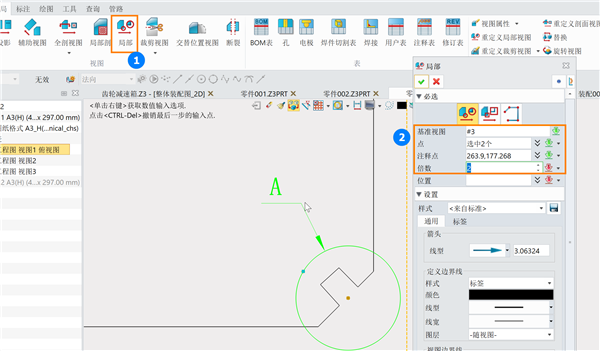

1、【局部】依次根据对话框指定【点】-【注释点】-【倍数】。
2、指定【位置】。
3、完成局部放大图。

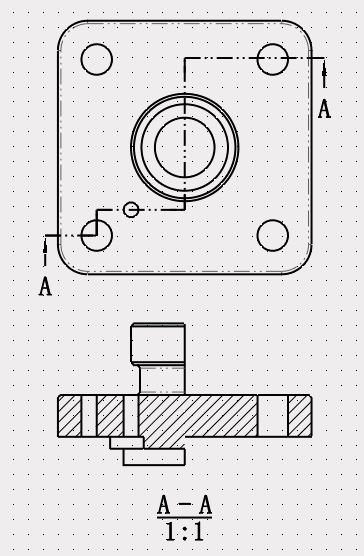

中望3d 2024如何创建3D命名剖视图？

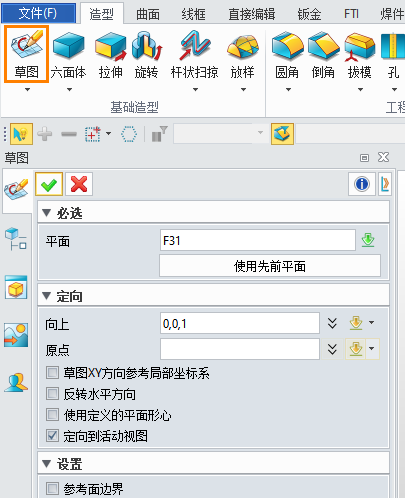

1、打开三维模型，选择合适的面，点击【草图】命令，点击【确定】。

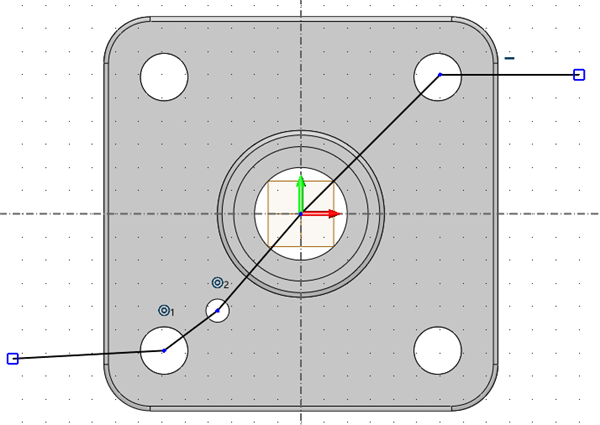

2、点击【绘图】命令，创建3D命名剖视图的截面线。

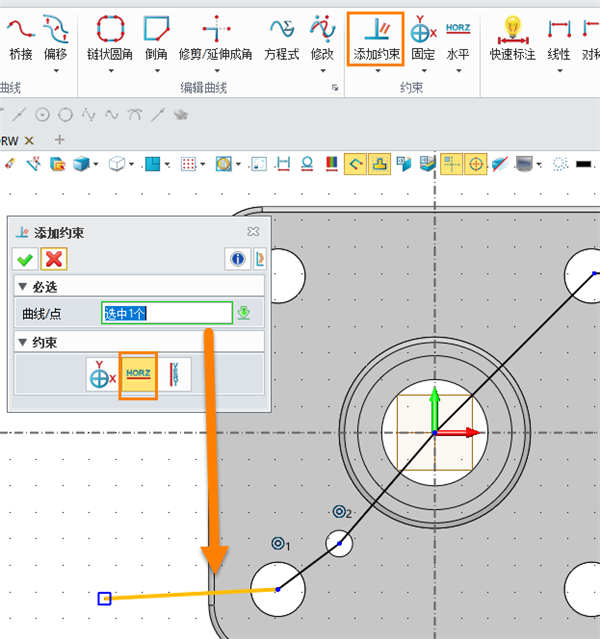

3、点击【添加约束】，选择左侧剖面线起始线段，选择【线水平约束】，点击【确定】，点击【退出】，完成截面线的草图绘制
（待创建的3D命名剖视图的投影方向与起始线段垂直）。

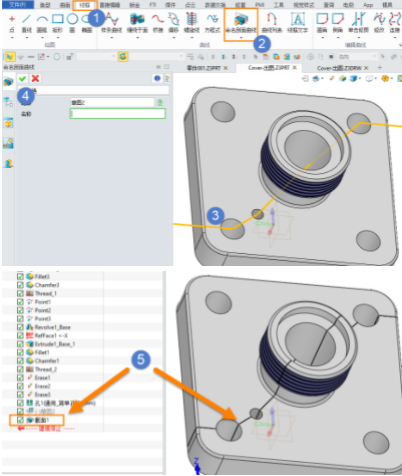

4、点击【线框】中的【命名剖面曲线】命令，选择第3步创建的草图，点击【确定】，创建出所需截面线。
5、点击【2D工程图】命令，回到工程图模块。

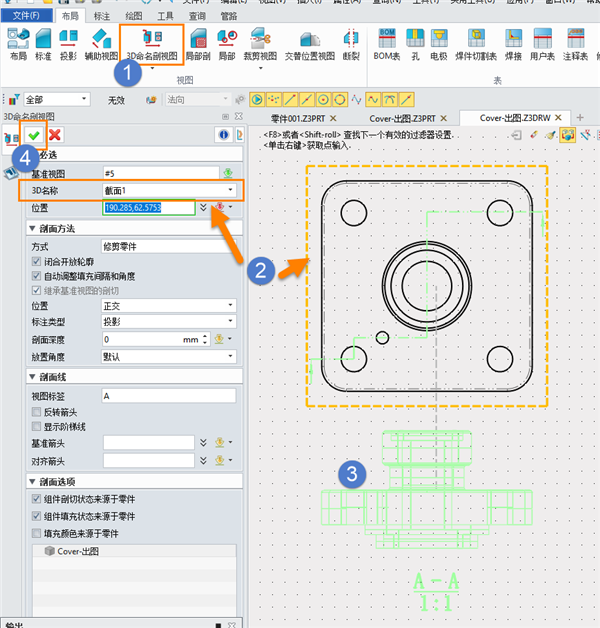

6、点击【布局】中的【3D命名剖视图】命令，选择对应视图，【3D名称】识别到第4步中创建的【截面1】，在视图区域合适位置单击，将创建出来的3D命名剖视图放置在合适位置。
7、完成【3D命名剖视图】的创建。
软件功能
1、支持公式计算，数字处理更便捷
中望3d 2024支持在字段和表格中进行公式计算，方便对数字的统计和汇总。
2、全面优化文件解析过程，提升运行速度
通过效率与稳定性的双重提升，带来更优的使用体验，采用多核并行计算技术优化平台效率，有效提高读取、保存文件的速度。
3、熟悉的界面及功能命令，新手也会用
都是我们熟悉的操作界面和绘图功能命令，无需改变习惯即能轻松上手，即使新手也可快速学会。
4、自定义鼠标动作，贴合用户个性化需求
用户可以自定义鼠标的操作方式，如设置对图形双击调用的对应功能，个人使用习惯可以很好保留。
5、良好的兼容性，确保工作的延续性
全面兼容主流图纸格式，可直接读取和保存常见图形信息，准确完整。
