这篇文章主要介绍了浩辰CAD给排水官方版这款软件的功能特点以及一些实用教程和常见问题解答。作为一款支持二维三维同步设计的专业软件，它不仅能够帮助设计师快速完成平面图和立体图的设计，还能自动生成断面图、高程表等复杂计算，大大减少了工作强度。新版本增加了更多的灵活性和开放性功能，比如用户可以自由配置管线系统、图层设置等，同时提供了丰富的辅助资料库，方便设计人员参考使用。
软件还内置了强大的自动连接洁具功能、喷淋消防布置方案以及虹吸雨水计算模块等功能，几乎覆盖了给排水设计的方方面面。对于需要这款工具的设计人员来说，它无疑是一个高效省时的选择。如果你正在寻找一款操作简单且功能强大的CAD软件，浩辰CAD给排水2024官方版绝对值得一试！
浩辰CAD给排水2024官方版软件功能
1、二维三维同步：浩辰CAD给排水具备三维管道、阀门、设备等实体的设计功能，绘制完二维图的时候自动生成三维效果图。

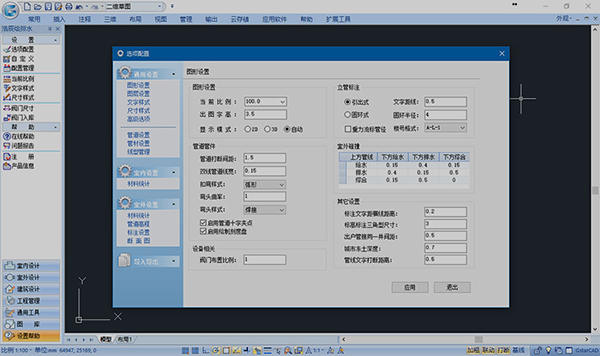

2、系统配置：软件提供全新的选项配置模块，用户可以对管线系统、图层、线型、材料表等进行自由配置，同时可以自定义软件界面和快捷命令，使其变成符合自己操作习惯的软件。

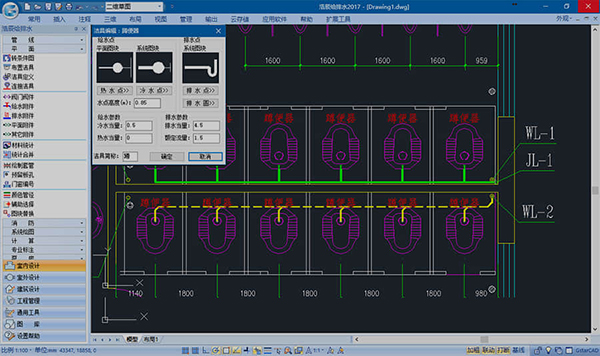

3、洁具连接：用户只要选择管线和洁具，软件即可实现暗装或者明装连接。明装洁具中的管线会自动按照水点高度确定管道标高，在遇到管线要穿越门窗时也可以自动绕行。

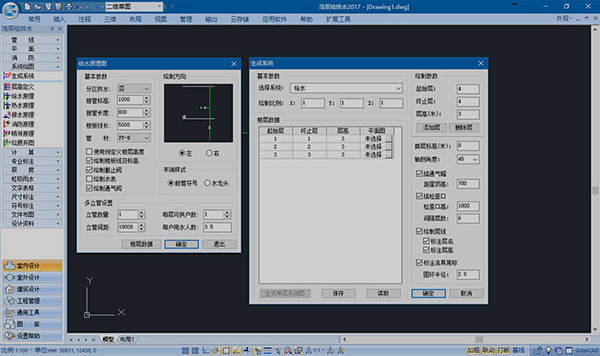

4、系统图原理图：根据绘制好的平面图自动生成系统图，或根据参教自动生成原理图，可根据原理图进行相关的计算，并可完成计算书的输出和图中管径的标注。

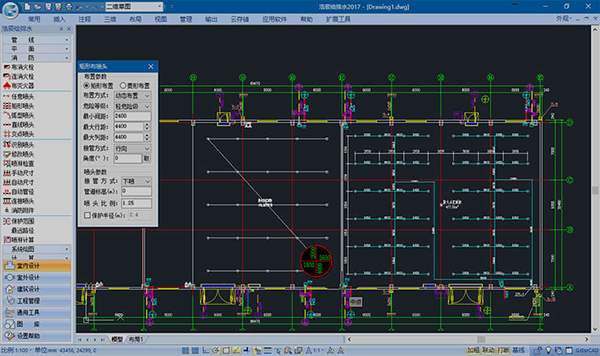

5、喷淋消防：喷淋系统提供多种布置方案，包括矩形布置、任意布置等。自动调整喷头间距，不仅符合规范要求，且喷头间距均为整数，令用户图纸更加美观。

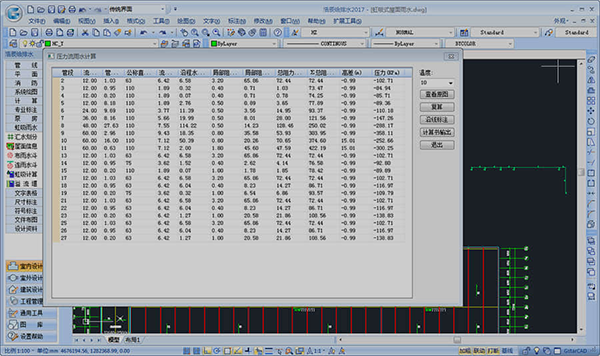

6、虹吸雨水：虹吸雨水模块包含了布雨水斗、管道连接、虹吸雨水计算功能。 能自动完成整个系统的水力计算和计算书的输出。

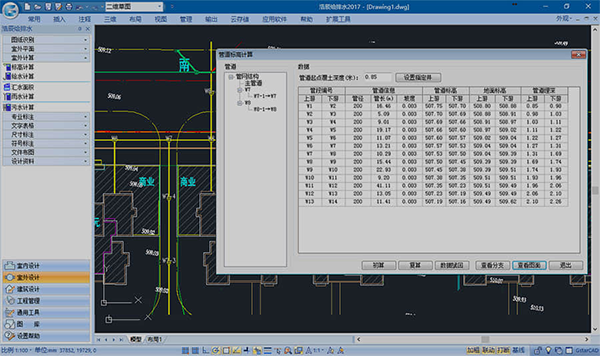

7、室外标高计算：提供了室外重力流管线标高计算功能，通过点取管线系统起始井和终止井，即可完成多分支重力流管线的标高计算，而无需每个分支单独计算。

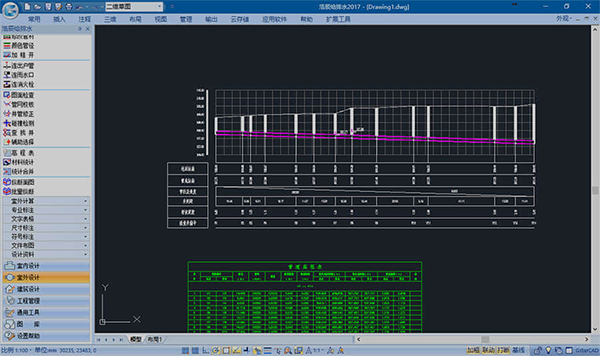

8、断面图：根据室外管井平面图，自动生成相应的断面图，对于多分支管线可自动生成每一分支的断面图。标注出相交管道的位置、管径和标高。

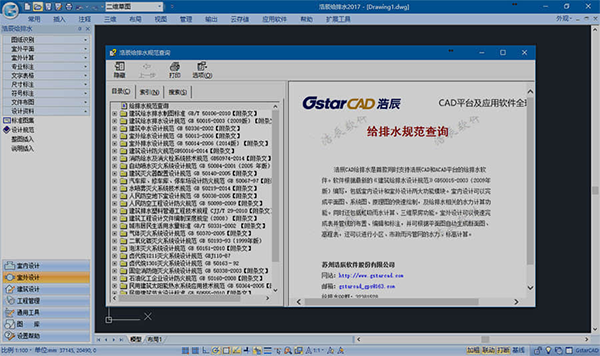

9、海量辅助资料：软件收录了各类给排水专业规范和高清图集，共96本；收录了大量的水泵房、水箱、安装节点及设计说明图纸，可供设计人员查看参考。
软件使用教程
一、浩辰CAD给排水平面洁具设置方法

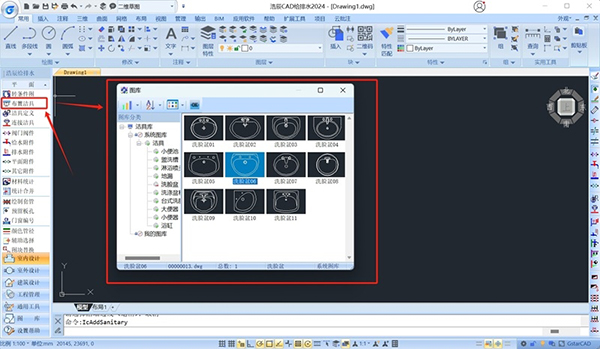

1、布置洁具：用户运行室内菜单中的【平面】-【布置洁具】命令，可在图纸中插入相应的洁具。

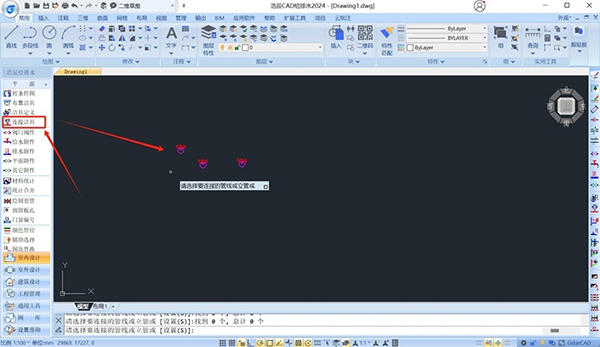

2、连接洁具：用户运行室内菜单中【平面】-【连接洁具】命令，可使管线与洁具(被认知的洁具会显示红色名称)有选择的自动连接。

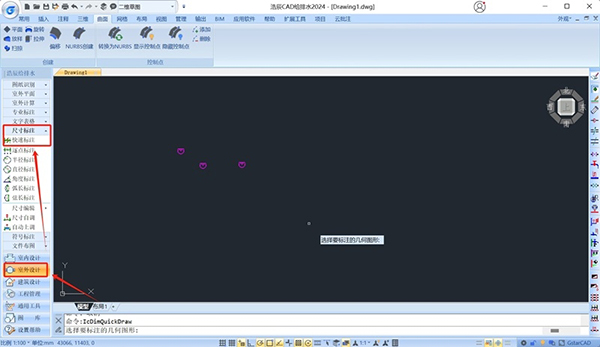

二、 浩辰CAD给排水快速标注方法
菜单位置【室外设计】-【尺寸标注】-【快速标注】

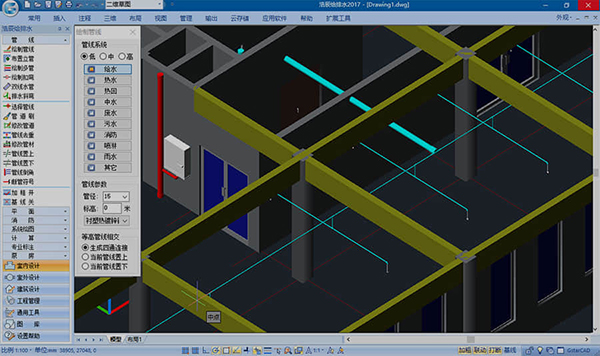

三、浩辰CAD给排水绘制管线方法

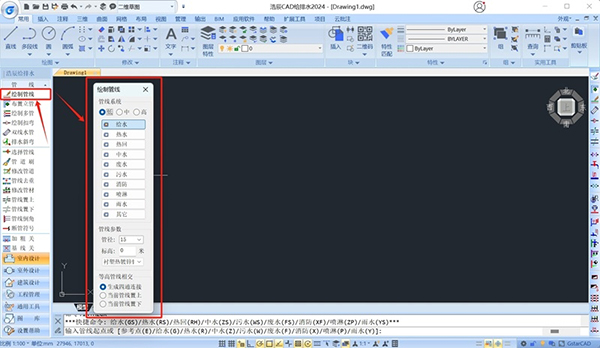

用户运行室内设计菜单中【管线】-【绘制管线】命令，弹出如图对话框：
浩辰CAD给排水软件特点
1、软件操作简单易学，与设计规范紧密结合
2、支持识别现有的主流建筑软件
3、智能的洁具连接 , 系统图、原理图自动绘制
4、二、三维同步生成，管道构建智能匹配和智能联动
5、内置浩辰CAD平台，同时支持AutoCAD平台
6、自动生成室外断面图及高程表
常见问题
一、浩辰CAD给排水软件在高分屏电脑中选项配置无法全部显示，怎么处理？
在浩辰旧版本给排水软件中没有对高分屏进行适配，我们可以点击电脑系统，进入系统-屏幕中调整文本缩放为100%即可。当然，在浩辰CAD2024版本中已经对高分屏进行了适配，同时，浩辰给排水2024版本性能更优、更加稳定。
二、浩辰CAD给排水软件中如何对重复管道进行清理？
浩辰CAD给排水软件提供管道去重功能，点击浩辰给排水工具箱-室内设计-管线-管线去重功能，该功能检查并去掉重合的管线，执行管线去重命令，选择需要检查的管线，确定软件会自动将重合的管线删除。命令行中的“忽略标高”可以将标高不同但在图纸平面显示重合的管线也删除。
三、浩辰CAD给排水中边线对齐命令怎么用？
1、打开浩辰CAD给排水软件。
2、依次点击菜单位置：【建筑设计】-【墙体】-【边线对齐】。
3、点取菜单命令后，命令行会提示你点取墙边应通过的点或选择参考点。这时，你需要取墙体边线通过的一点，例如图中的P点。
4、接着，命令行会提示你点取一段墙。在这个阶段，你需要选中墙体边线改为通过指定点。
四、浩辰CAD给排水如何将图块转化为喷头？
1、打开浩辰CAD给排水软件。
2、在软件界面中，依次点击【室内设计】、【消防】、【识别喷头】。
3、执行命令后，会提示选择样例喷头（圆或图块）。这时，需要选择一个需要转换的样例喷头。
4、接着，软件会提示请选择要识别的喷头。在这一步，需要框选所有需要转换的喷头。
5、完成上述步骤后，选定的图块就会被转化为浩辰CAD给排水软件中的标准喷头。
