WinTopo Pro(光栅图像转换矢量图像工具)

WinTopo Pro(光栅图像转换矢量图像工具)使用教程

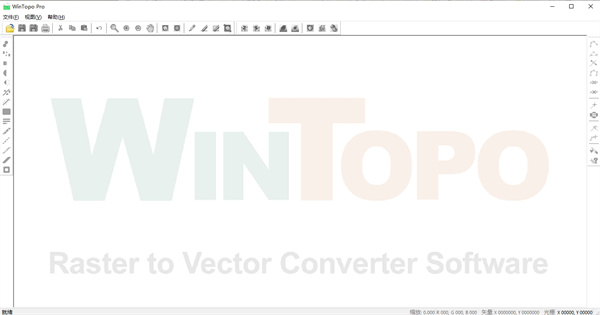

1、打开安装包，直接运行“Topo.exe”即可使用，已注册汉化

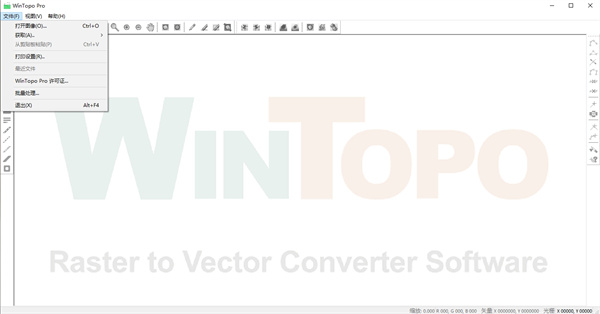

2、点击文件-打开图像，打开需要编辑的图片

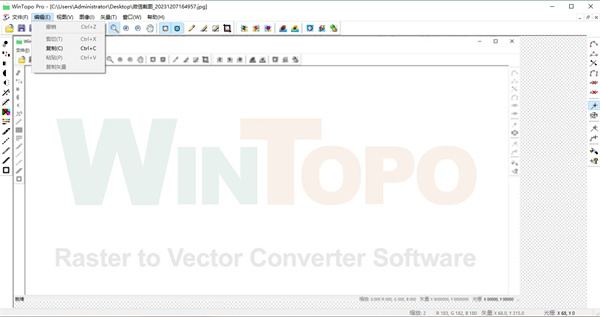

3、打开之后，选择“编辑”，可对图片进行撤销、剪切、复制等操作

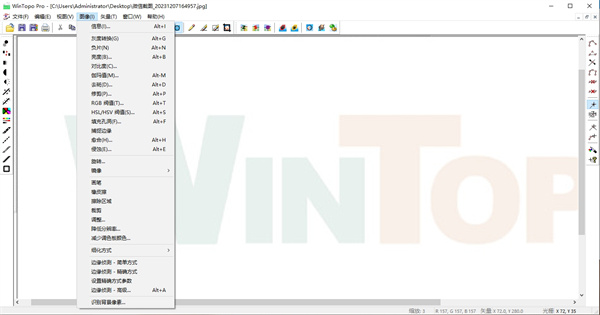

4、点击“图像”，可对图像进行多种处理，如灰度转换、负像、亮度、对比度、祛斑、修剪等调整，或可打开笔刷、橡皮擦等工具，或可进行边缘捕捉、填充孔洞及其他细化处理

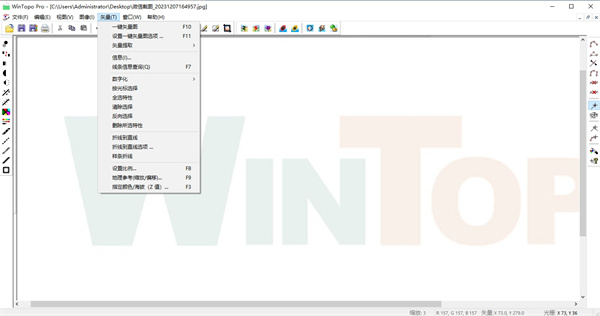

5、点击“矢量”-“单键矢量图”，可将目标文件转换成矢量图形

6、点击“矢量”-“单键矢量化选项”，可对要转换的矢量图像进行细节化设置，包括细化方式、边缘侦测、背景、圆弧等等

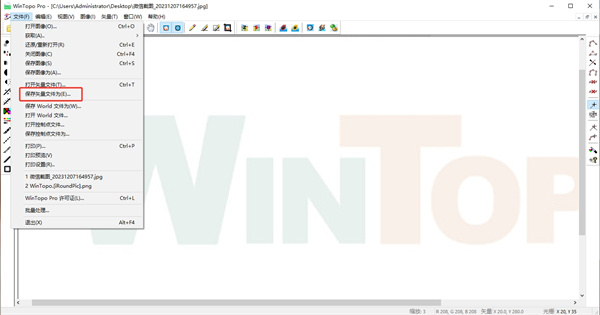

7、完成之后，选择“文件”—“保存矢量文件为”选项，保存类型可选取为DXF格式

WinTopo快捷键

撤销 Ctrl+Z

剪切 Ctrl+X

复制 Ctrl+C

粘贴 Ctrl+V

信息 Alt+I

灰度转换 Alt+G

亮度 Alt+B

伽马值 Alt+M

祛斑 Alt+D

修剪 Alt+P

RGB阙值 Alt+T

填充孔洞 Alt+F

愈合 Alt+H

单键矢量图 F10

单键矢量图选项 F11

线条信息查询 F7

设置比例 F8

WinTopo Pro(光栅图像转换矢量图像工具)介绍

1、wintopo pro具有一键矢量化，全自动化，易于使用。

2、很多微调选项有经验的用户。

3、wintopo pro基于栅格矢量化建立的研究成果。既 Zhang-Suen 和 Stentiford 方法，以及边缘检测的Canny算子方法。

4、与最新研究成果增强给你最好的结果。

5、电弧认可。光滑圆弧装配到图像的弯曲部分。

6、WinTopo临vectorises彩色图像变成彩色的CAD图纸。你不会找到这个功能在其他系统中！

7、wintopo pro具有功能强大的地理配准功能可确保您的载体将被缩小，旋转，平移和倾斜校正到正确的坐标准备好您的CAD / GIS/数控系统。

8、Digitising和矢量编辑。

9、你可以指定级别，以准备输出到3D的CAD/ GIS系统的载体。

10、许多图像预处理功能，帮助您从您的图片得到最好的。

11、wintopo pro是一个非常快速和高效的系统。在几分钟或几秒钟处理大图像。

12、wintopo pro是一个综合，全面的帮助工具。

软件特色

1、一键矢量化，全自动化，易于使用

2、基于栅格矢量化建立的研究成果，采用Zhang-Suen和Stentiford方法，以及边缘检测的Canny算子方法

3、与最新研究成果增强给你最好的结果

4、可扫描旧的平面图，存档的图纸甚至照片

5、可将来自扫描仪或者其它数据源的图像转化为可用于CAD，GIS以及CNC系统的矢量图

6、可将它们转化为可使用的CAD数据

7、可以TIFF，GIF，JPEG，PNG或BMP格式存储

8、任何图像都可以通过WinWinTopo Pro转化成DXF或者其它矢量文件格式

9、对于图形拥有多种的模式如：灰度转换、负像、亮度/对比度的调整，还拥有祛斑、修建、阀值、填充孔洞、捕捉边缘等类似Photoshop的功能效果

10、拥有镜像、笔刷、橡皮擦、区域擦除、剪裁、降低分辨率、边缘侦测等这些丰富的功能

更新日志

v3.531版本

1、修改Bug

2、支持新格式，如ARC、DXF

3、支持输入高达24位RGB格式

4、增加全新检测方法-Canny方法
